Ksenia auxi-H Quick Installation And Programming Manual

auxi-H
KSI2300005.300

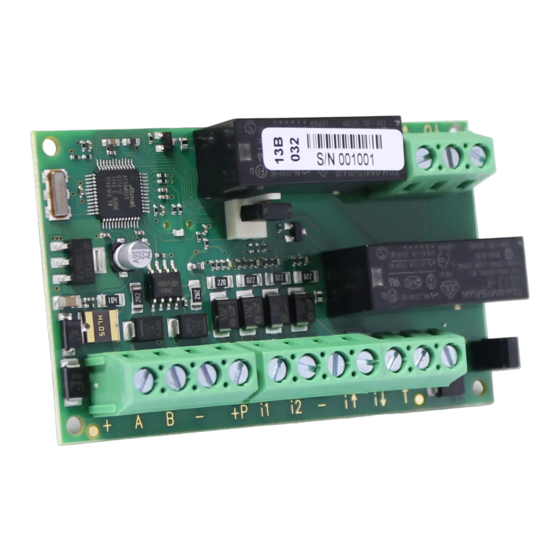

auxi-H è un modulo utilizzabile non solo in ambito sicurezza ma anche per l'automazione domestica. Esso
è compatibile con le centrali della serie lares 4.0. Tramite un apposito ponticello a bordo scheda è possibile
impostare due modalità di funzionamento:
- auxi-HT: per la completa gestione di finestre munite di tapparelle motorizzate (con due uscite relè
interbloccate). Dagli scenari configurati su lares 4.0 è possibile aprire o chiudere completamente le tapparelle.
Con i pulsanti locali è possibile gestire la classica movimentazione ad uomo presente, ma anche gestire la
completa apertura e chiusura.
- auxi-HL (uso futuro): per la gestione delle luci (uscite liberamente configurabili)
In entrambe le modalità il dispositivo mette anche a disposizione due ingressi di allarme liberamente
configurabili ed un ingresso riservato per la gestione di sensori di tipo tapparella.
auxi-H is a module that can be used not only in security but also for home automation. It is compatible with the
lares 4.0 series control panels. Through a dedicated jumper on the board it is possible to set two operating modes:
- auxi-HT: for the complete management of windows equipped with motorized shutters (with two interlocked
relay outputs). The blinds can be opened or closed completely from the scenarios configured on lares 4.0. With
the local buttons it is possible to manage the classic movement hold tu run, but also to manage the complete
opening and closing.
- auxi-HL (future use): for lighting management (freely configurable outputs)
In both modes, the device also provides two freely configurable alarm inputs and a reserved input for the
management of shutter-type detectors.
auxi-H si collega a lares 4.0 attraverso il bus seriale a 4 fili KS-BUS e viene identificato univocamente con il numero seriale di 6
cifre stampato sull'etichetta posta sulla scheda. La programmazione dei terminali (ingresso/uscita) viene effettuata durante la
programmazione di lares 4.0.
auxi-H connects to lares 4.0 through the KS-BUS 4-wire serial bus and is uniquely identified with the 6-digit serial number printed
on the label on the card. Programming of the terminals (input / output) is carried out during the programming of lares 4.0.
Alimentazione - Voltage: 13,8Vcc
Assorbimento - Absorption: 70mA (escluso terminale +P)
2 ingressi di allarme (con bilanciamento programmabile)- 2 freely configurable alarm input (with programmable EOL resistors)
1 ingresso dedicato per sensore tapparella - 1 input reserved for shutter-type detectors
2 ingressi per pulsanti locali (NA) - 2 input for connection of local buttons (NO)
1 terminale di alimentazione da 0,5A (protetto da fusibile termico autoripristinante) - 1 Positive terminal that can deliver up to
0,5A (protected with thermal fuse)
Sistema di indirizzamento rapido su KS-BUS - KS-BUS fast addressing system
2 uscite rele 250V/8A (10A max) - 2 relay outputs 250V/8A (10A max)
MANUALE D'INSTALLAZIONE E PROGRAMMAZIONE
Modulo di espansione di ingresso/uscita e KS-BUS
QUICK INSTALLATION AND PROGRAMMING GUIDE
Expansion module input/output and KS-BUS
INTRODUZIONE

INTRODUCTION

CONFIGURAZIONE - CONFIGURATION
SPECIFICHE TECNICHE - TECHNICAL DATA
1
