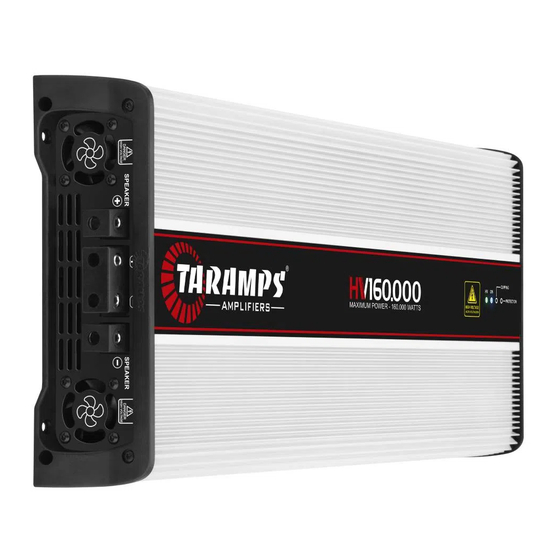

Summary of Contents for Taramps HV160.000
- Page 1 Instruction manual Manual de instrução A instalação deste produto deverá ser feita por um profissional qualificado. The installation of this product must be made by a qualified professional.
- Page 2 08 • Características técnicas Termo de garantia A TARAMPS, localizada à Rua Abílio Daguano, 274 Res. Manoel Martins - Alfredo Marcondes - SP, CEP 19.180-000, garante este produto contra defeitos de projeto, fabricação, montagem e/ou solidariamente em decorrência de vícios de projeto que o torne impróprio ou inadequado ao uso a que se destina, pelo prazo de 12 meses, a partir da data de aquisição.
-
Page 3: Requisitos De Segurança
O não cumprimento das instruções pode resultar em riscos ao usuário ou danos ao produto. A Taramps reserva o direito de modi car o conteúdo deste manual sem aviso prévio e nem obrigatoriedade de aplicar as modi cações em unidades anteriormente produzidas. -
Page 4: Procedimento De Instalação
PORTUGUÊS - BR 1 - Seguir obrigatoriamente todos os procedimentos descritos abaixo; 2 - Caso não siga os procedimentos adequados por profissionais capacitados, a Taramps se isenta de qualquer responsabilidade; 3 - Isolar completamente todo o sistema de ligação com o chassi do veículo;... - Page 5 Funções e entradas PORTUGUÊS - BR 12VDC INPUT MAX. LEVEL 1 - INPUT: Conectar à saída RCA do CD / DVD Player, utilizando cabos blindados de boa qualidade para evitar a captação de ruídos. Os sinais das entradas L e R são misturados (adicionados) internamente. 2 - THRU OUT: Esta saída pode enviar o mesmo sinal de entrada (INPUT) para outro amplificador.
- Page 6 Conector de saída e alimentação PORTUGUÊS - BR SPEAKER SPEAKER POWER HIGH VOLTAGE 1 - SPEAKER +: Conector positivo de saída para alto-falantes. SPEAKER -: Conector negativo de saída para alto-falantes. Devido a presença de voltagem nos terminais de saída quando o produto esta CUIDADO ligado, evite o contato com os mesmos.
- Page 7 RELÊ 10A DO VEÍCULO Amplificador BATERIA ORIGINAL DO VEÍCULO Cabo RCA Taramps PRE AMP. 12.6 VDC Para evitar choque elétrico na lataria do veículo, é extremamente obrigatório desligar os dois disjuntores antes de ligar o sistema de baterias em série do HIGH VOLTAGE.
- Page 8 Como exemplo nas imagens indicamos a fonte de 15A Taramps. É expressamente obrigatório o uso de fusível de 15A no positivo de saída de cada bateria. É OBRIGATÓRIO A INSTALAÇÃO DE DISJUNTORES - 130A (DC) ALIMENTAÇÃO PARA...
-
Page 9: Caracteristicas Técnicas
Caracteristicas técnicas PORTUGUÊS - BR Número de canais: Tensão de trabalho: 300VDC @ 0,5 Ohm - 24 Baterias Potência Máxima @ 300VDC - 0,25 Ohm*: 160.000W RMS (Para competição ) Sensibilidade de entrada: 360mV ( Level 100%) @ 0,5 Ohm Distorção harmônica total (THD): 0,2% Relação Sinal/Ruído:... - Page 10 12 months from the date of purchase. In case of defect during the warranty period, TARAMPS responsibility is limited to the repairing or substitution of the device of its own making. This warranty excludes: •Damaged products by improper installation, water infiltration, violation by unauthorized...
-
Page 11: Safety Requirements
CAUTION injury to user or product damage. Taramps reserves the right to modify the contents of this document at any time without prior notice and does not have the obligation to apply the changes in units which were previously produced. -
Page 12: Installation Procedure
Installation Procedure 1 - Follow all procedures described below; 2 - If you do not follow the proper procedures by qualified professionals, Taramps is exempled of any responsibility; 3 - Insulate completely all system connections, this avoiding electrical contact with the vehicle chassi;... - Page 13 Functions & input ENGLISH 12VDC INPUT MAX. LEVEL 1 - INPUT: Connect to the RCA output of the Head Unit using good quality shielded cables to avoid noise pickup. The signals from the L and R inputs are mixed (added) internally. 2 - THRU OUT: This output (L and R) can send the same input signal (INPUT) to another amplifier.
- Page 14 Output & power supply connector ENGLISH SPEAKER SPEAKER POWER HIGH VOLTAGE 1 - SPEAKER +: Output connector positive for loud speakers. SPEAKER -: Output connector negative for loud speakers. Due to the presence of voltage at the output terminals when the product is turned on, CAUTION avoid contact with them.
- Page 15 VEHICLE RELÉ 10A ALTERNATOR VEHICLE Amplifier ORIGINAL BATTERY Cable RCA Taramps PRE AMP. 12.6 VDC To avoid electrical shock in the bodywork of the vehicle, it is extremely turn off the two circuit breakers before connecting the system batteries in the HIGH VOLTAGE series.
-
Page 16: Charging The Battery Bank
Are fully charged, we recommend that you use individual sources for each battery. As an example in the images we indicate the source of 15A Taramps. It is expressly mandatory to use a 15A fuse in the positive output of each battery. -
Page 17: Technical Features
* For Competition: It is possible to use the product at 0.25 Ohm. Use 24 batteries (300 VDC). For more information, contact our Technical Support support@taramps.com.br. ** NOTE.: The HV 160.000 has a controlled thermal protection system. When the amplifier reaches the temperature equivalent to 90°C (194°F) thermal protection acts, the audio is stopped and the yellow LED will... - Page 18 Manufactured by / Hecho por: TARAMPS ELECTRONICS LTDA CNPJ / TAX ID: 11.273.485/0001-03 R. João Silvério, 121 • Res. Manoel Martins Alfredo Marcondes - SP Indústria Brasileira - Made in Brazil...
