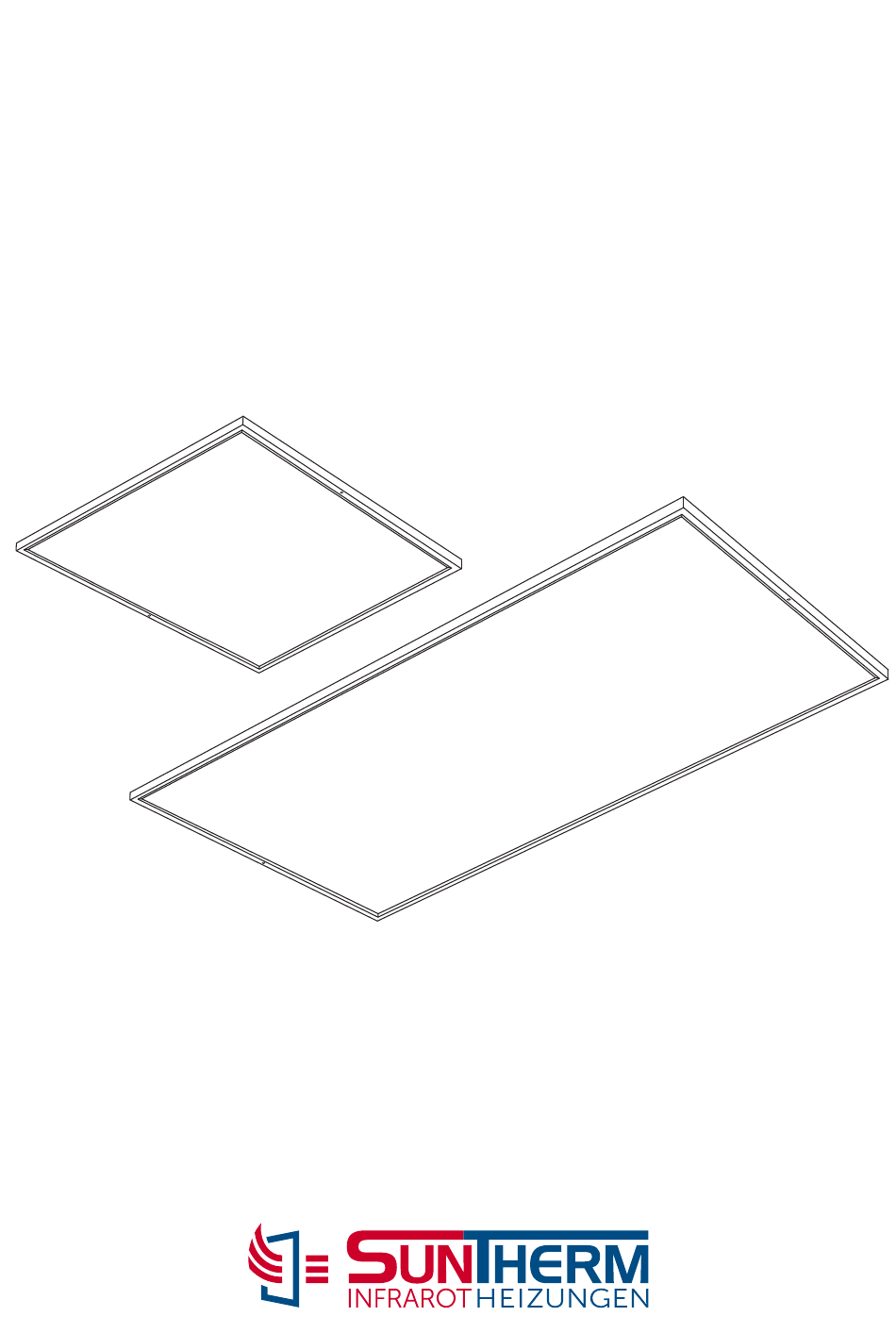

- Page 1 INFRAROT HEIZPANEEL INFRARED HEATING PANEL SUNTHERM NG BEDIENUNGSANLEITUNG seite 2-5 INSTRUCTION MANUAL page 6-9...
- Page 2 HINWEIS • Montagen und jegliche Eingriffe in das Heizpaneel dürfen ausschließlich von einer fachkundigen Person durchgeführt werden. Vor dem Eingriff oder der Handhabung muss das Heizpaneel vom Netz getrennt werden. Beim Transport des Heizpaneels, der Handhabung und Montage ist Vorsicht geboten, da es sich um ein zerbrechliches Material handelt.
- Page 3 Kapitel Montage. Das Heizpaneel kann auf Materialien der Baustoffklassen A1, A2, B, C, D montiert werden. Die Abmessungen der einzelnen Modelle sind in der folgenden Tabelle angeführt. AKTUELL (W) A (mm) B (mm) X (mm) Suntherm NG 80 Suntherm NG 150 Suntherm NG 200 Suntherm NG 200dl Suntherm NG 250 1040...
-
Page 4: Wartung Und Betrieb
STROMANSCHLUSS Der feste Anschluss am Heizpaneel muss über die Möglichkeit verfügen, das Gerät vom Netz zu trennen, wobei Kontakte in allen Polen unterbrochen werden und das Gerät vollständig vom Netz getrennt wird. Die Versorgungsleitung muss über die Möglichkeit verfügen, das Gerät vom Netz zu trennen, wobei die Entfernung der durchgetrennten Kontakte bei allen Polen mindestens 3,5 mm betragen muss. -
Page 5: Montage
MONTAGE 1. Bringen Sie den Hängerahmen an der Position an, wo sich das 2. Bohren Sie die markierten Löcher mit dem Heizpaneel befinden soll, und markieren Sie mit einem Bleistift die erforderlichen Durchmesser und legen Sie die Stellen, an denen der Rahmen befestigt werden soll. beiliegenden Dübel ein. - Page 6 CAUTION • Assembly of and manipulation related to the heating panel must be carried out by qualified person. The heating panel must be disconnected from the power source prior to work or manipulation with it. Care must be taken during transport, manipulation and assembly of the heating panel as the material of the product is fragile.
-
Page 7: Product Description
A2, B, C or D fire resistance rating. The dimensions of the models are listed in the table below. TYPE POWER (W) A (mm) B (mm) X (mm) Suntherm NG 80 Suntherm NG 150 Suntherm NG 200 Suntherm NG 200dl Suntherm NG 250 1040... -
Page 8: Electrical Installation
PLACEMENT The installation, the power connection and the first operation of the appliance must be carried out by an individual with the requisite qualifications. These heating panels are designed to be mounted onto ceilings at a height of at least 1.8 m above floor level and at a distance of at least 0.2 m from vertical structures. There must be at least 0.5 m of unobstructed air space below the heating panel measured from the vertical axes of the edges of the heating panel to ensure free circulation of air and to prevent overheating of the unit. - Page 9 MOUNTING 1. Mark the frame anchoring points with a pencil on the 2. Drill holes of adecuate diameter in the marked intended location of the heating panel. See dimensions anchoring points and insert appropriate anchoring table on page 7. material. 4.
- Page 10 Compliant MADE IN EU office@suntherm-austria.at www.suntherm.at...
