Summary of Contents for Suntherm AL LED 150
- Page 1 INFRAROT HEIZPANEEL INFRARED HEATING PANEL SUNTHERM LED BEDIENUNGSANLEITUNG seite 2-6 INSTRUCTION MANUAL page 7-11...
- Page 2 HINWEIS • Montagen und jegliche Eingriffe in das Heizpaneel dürfen ausschließlich von einer fachkundigen Person durchgeführt werden. Vor dem Eingriff oder der Handhabung muss das Heizpaneel vom Netz getrennt werden. Beim Transport des Heizpaneels, der Handhabung und Montage ist Vorsicht geboten, da es sich um ein zerbrechliches Material handelt.

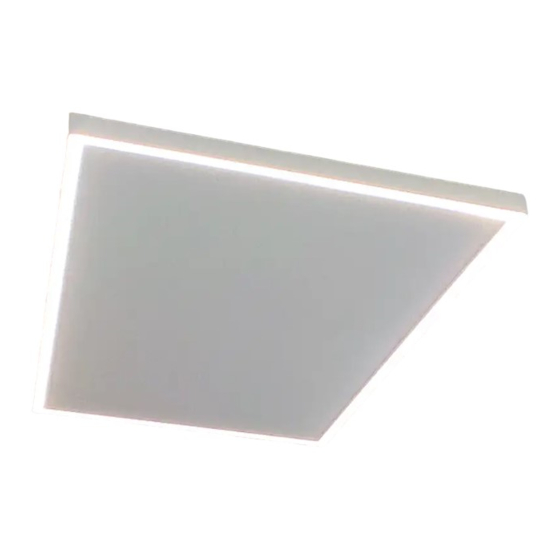

- Page 3 PRODUKTBESCHREIBUNG Das Heizpaneel SUNTHERM LED ist zur Beleuchtung und zum Beheizen oder Temperieren von Wohn-, Gewerbe- oder Industrieräumen bestimmt. Das Heizpaneel besteht aus einer Heizplatte und einem Rahmen mit einem LED Lichtstreifen. Die Vorderseite des Heizpaneels ist mit einer Beschichtung versehen. Die Oberfläche des Heizpaneels ist je nach Paneelart glatt oder sandgestrahlt.
-
Page 4: Wartung Und Betrieb
ANBRINGUNG Die Installation, der elektrische Anschluss und die Erstinbetriebnahme dürfen nur von einer entsprechend qualifizierten Person durchgeführt werden. Die Heizpaneele sind zur Befestigung an der Decke bestimmt, mindestens 1,8 m über dem Boden, in einer Mindestentfernung von 0,2 m von einer vertikalen Konstruktion. Unter dem Heizpaneel muss ein Freiraum von mindestens 0,5 m von den vertikalen Achsen der Heizpaneelkanten vorhanden sein, um eine freie Luftzirkulation zu gewährleisten und eine Überhitzung zu vermeiden. -
Page 5: Montage
MONTAGE 1. Bauen Sie den Hängerahmen vom Heizpaneel ab, 2. Bringen Sie den Hängerahmen an der Position an, indem Sie die beiden Federn lösen. wo sich das Heizpaneel befinden soll, und markieren Sie mit einem Bleistift die Stellen, an denen der Rahmen befestigt werden soll. - Page 6 DEMONTAGE 2. Drücken Sie das Heizpaneel leicht in Richtung Decke 1. Unterbrechen Sie mit dem einschlägigen und lösen Sie mit einem flachen Schraubenzieher Schutzschalter die Stromversorgung. oder einer Zwickzange die Feder im Schlitz des Hängerahmens an deren Griff. 4. Lassen Sie das Paneel an den Scharnieren des 3.
- Page 7 CAUTION • Assembly of and manipulation related to the heating panel must be carried out by qualified person. The heating panel must be disconnected from the power source prior to work or manipulation with it. Care must be taken during transport, manipulation and assembly of the heating panel as the material of the product is fragile.
-
Page 8: Product Description
TYPE HEAT. ELEMENT LIGHT LUMINOUS POWER (W) POWER (W) FLUX (lm) (mm) (mm) (mm) (mm) (mm) AL LED 150 3260 AL LED 200 3300 AL LED 200dl 3560 AL LED 250 3700 1035 AL LED 300 3680 AL LED 400... -
Page 9: Electrical Installation
PLACEMENT Installation, power connection and first operation of the appliance must be carried out by an individual with the requisite qualifications. These heating panels are designed to be mounted onto ceilings at a height of at least 1.8 m above floor level and at a distance of at least 0.2 m from vertical structures. - Page 10 MOUNTING 1. Dismantle the mounting frame from the heating 2. Place the mounting frame onto the intended location panel by releasing the two spring clips. of the heating panel and mark the frame anchoring points with a pencil. 3. Drill holes of adequate diameter in the marked 4.
- Page 11 DISMOUNTING 1. Disconnect the appliance from the power by 2. Push the heating panel gently towards the ceiling switching off the circuit breaker. and release the spring clip ridge from the recess of the panel using a flat tip screwdriver or forceps. 4.
- Page 12 Compliant MADE IN EU office@suntherm-austria.at www.suntherm.at...
