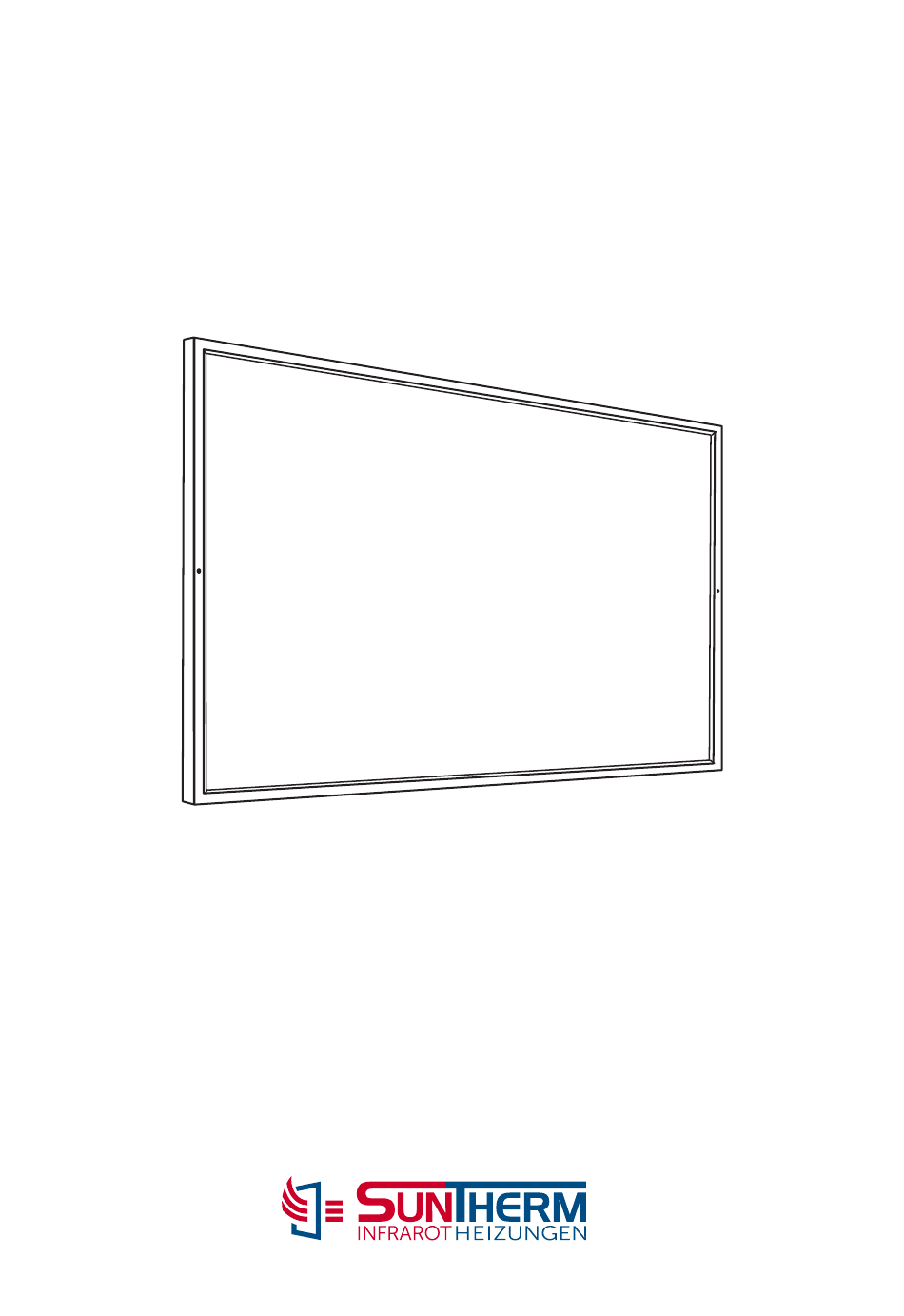

- Page 1 INFRAROT HEIZPANEEL INFRARED HEATING PANEL SUNTHERM NG + BEDIENUNGSANLEITUNG seite 2-5 INSTRUCTION MANUAL page 6-9...
- Page 2 HINWEIS • Montagen und jegliche Eingriffe in das Heizpaneel dürfen ausschließlich von einer fachkundigen Person durch- geführt werden. Vor dem Eingriff oder der Handhabung muss das Heizpaneel vom Netz getrennt werden. Beim Transport des Heizpaneels, der Handhabung und Montage ist Vorsicht geboten, da es sich um ein zerbrechliches Material handelt.
- Page 3 Baustoffklassen A1, A2, B, C, D montiert werden. Die Abmessungen der einzelnen Modelle sind in der folgenden Tabelle angeführt. AKTUELL (W) A (mm) B (mm) X (mm) SUNTHERM NG+ 80 SUNTHERM NG+ 150 SUNTHERM NG+ 200 SUNTHERM NG+ 200dl SUNTHERM NG+ 300 SUNTHERM NG+ 400...
-
Page 4: Wartung Und Betrieb
ANBRINGUNG Die Heizpaneele sind zur Befestigung an der Wand bestimmt, in einer Mindestentfernung von 0,2 m von der Ecke des Zimmers. Vor dem Heizpaneel muss ein Freiraum von mindestens 0,5 m vorhanden sein, um eine freie Luftzirkulation zu gewährleisten und eine Überhitzung zu vermeiden. Das Paneel darf nicht unmittelbar über der Steckdose montiert werden. -
Page 5: Montage
MONTAGE 1. Bohren Sie die entsprechenden Löcher im Abstand, 2. Stecken Sie die Dübel in die gebohrten Löcher und siehe Tabelle Seite 3. bereiten das Paneel zum Anschrauben vor. 4. Decken Sie die Schraubenlöcher mit den 3. Schrauben Sie das Paneel mit den mitgelieferten mitgelieferten Blindstoppel ab. - Page 6 CAUTION • Assembly of and manipulation related to the heating panel must be carried out by qualified personnel. The heating panel must be disconnected from the power source prior to work or manipulation with it. Care must be taken during transport, manipulation and assembly of the heating panel as the material of the product is fragile.
- Page 7 Class A1, A2, B, C or D fire resistance rating. The dimensions and input power of the models are listed in the table below. TYPE POWER (W) A (mm) B (mm) X (mm) SUNTHERM NG+ 80 SUNTHERM NG+ 150 SUNTHERM NG+ 200 SUNTHERM NG+ 200dl SUNTHERM NG+ 300 SUNTHERM NG+ 400 SUNTHERM NG+ 500...
-
Page 8: Operation And Maintenance
PLACEMENT The heating panels are designed to be mounted on the wall at a distance of at least 0.2m from the corner. There must be at least 0.5 m of unobstructed air space in front of the heating panel to ensure free circulation of air and to prevent overheating of the unit. - Page 9 MOUNTING 1. Drill holes according to distances in the table on 2. Insert wall plugs into the holes and place the panel. page 5. 4. Cover the holes with screws with enclosed end caps. 3. Bolt the screws. DISMOUNTING 2. Unscrew the screws and take the heating panel off. 1.
- Page 10 Compliant MADE IN EU office@suntherm-austria.at www.suntherm.at...
