Montage instructie
Artikel:
Versie: 1
Opgesteld door: JEN

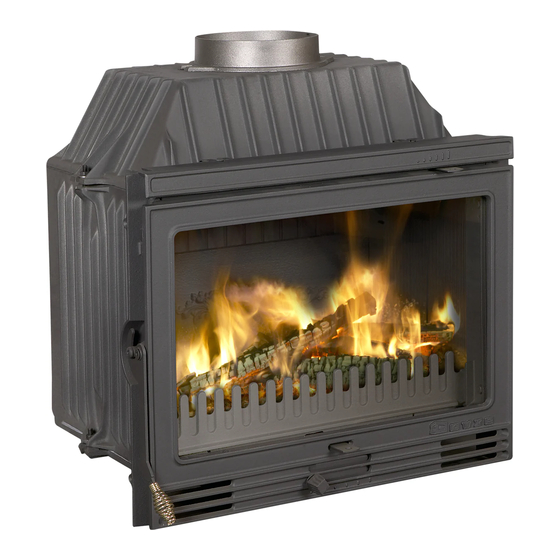

Luchtschuif 2100CB, 2210, 2510, 2520
Datum: 25/02/2011
Schroef 2 x moer M8 onder de luchtgeleider los
totdat u de schroef 5mm kunt tillen.
Dopsleutel 13mm
De luchtgeleider wordt niet verwijderd, best is
om deze met een paar houten latjes af te
steunen
U kunt nu de afdekkap boven de luchtschuif naar
voor trekken
Verwijder 2x moer M6 voor de bevestiging van
de luchtschuif
Steeksleutel 10
Hef de bevestigingsbouten van de luchtgeleider
iets op zodat de luchtschuif gemakkelijk kan
worden weggenomen.
Verwijder de luchtschuif incl. het bedieningsstuk.
03.27657.100
Advertisement
Table of Contents
Related Manuals for Dovre 2100CB
Summary of Contents for Dovre 2100CB
- Page 1 Montage instructie Artikel: Luchtschuif 2100CB, 2210, 2510, 2520 Versie: 1 Opgesteld door: JEN Datum: 25/02/2011 Schroef 2 x moer M8 onder de luchtgeleider los totdat u de schroef 5mm kunt tillen. Dopsleutel 13mm De luchtgeleider wordt niet verwijderd, best is...
- Page 2 Plaats de 2 afstandsbusjes om de bevestigingsboutjes. Plaats de nieuwe luchtschuif en controleer of deze vrij naar achter en naar voor kan schuiven. Hef daarbij de bevestigingsbouten van de luchtgeleider op zodat de schroefkoppen boven de luchtschuif zitten. Plaats het bedieningsstuk van de luchtschuif. Let op dat de geleidingsstiften en de bevestigingsboutjes in de juiste gleufjes zitten.
- Page 3 Plaats de afdekkap terug in de juist positie. Schroef 2 x moer M8 onder de luchtgeleider vast Dopsleutel 13mm 03.27657.100...
- Page 4 Assembly instructions Article: Air slide valve 2100CB, 2210, 2510, 2520 Version: 1 Author: JEN Date: 25/02/2011 Loosen the 2 M8 bolts underneath the air guide until you can lift the screw 5 mm up. Socket wrench 13 mm The air guide is not removed; it is best to support it with a few wood battens.
- Page 5 Place the 2 spacers around the fixation bolts. Insert the new air slide valve. Check that the air slide valve slides freely forwards and backwards. Lift up the fixation bolts of the air guide so that the screw heads are above the air slide valve.
- Page 6 Replace the cover in the correct position. Fasten 2 M8 nuts underneath the air guide. Socket wrench 13 mm 03.27657.100...
