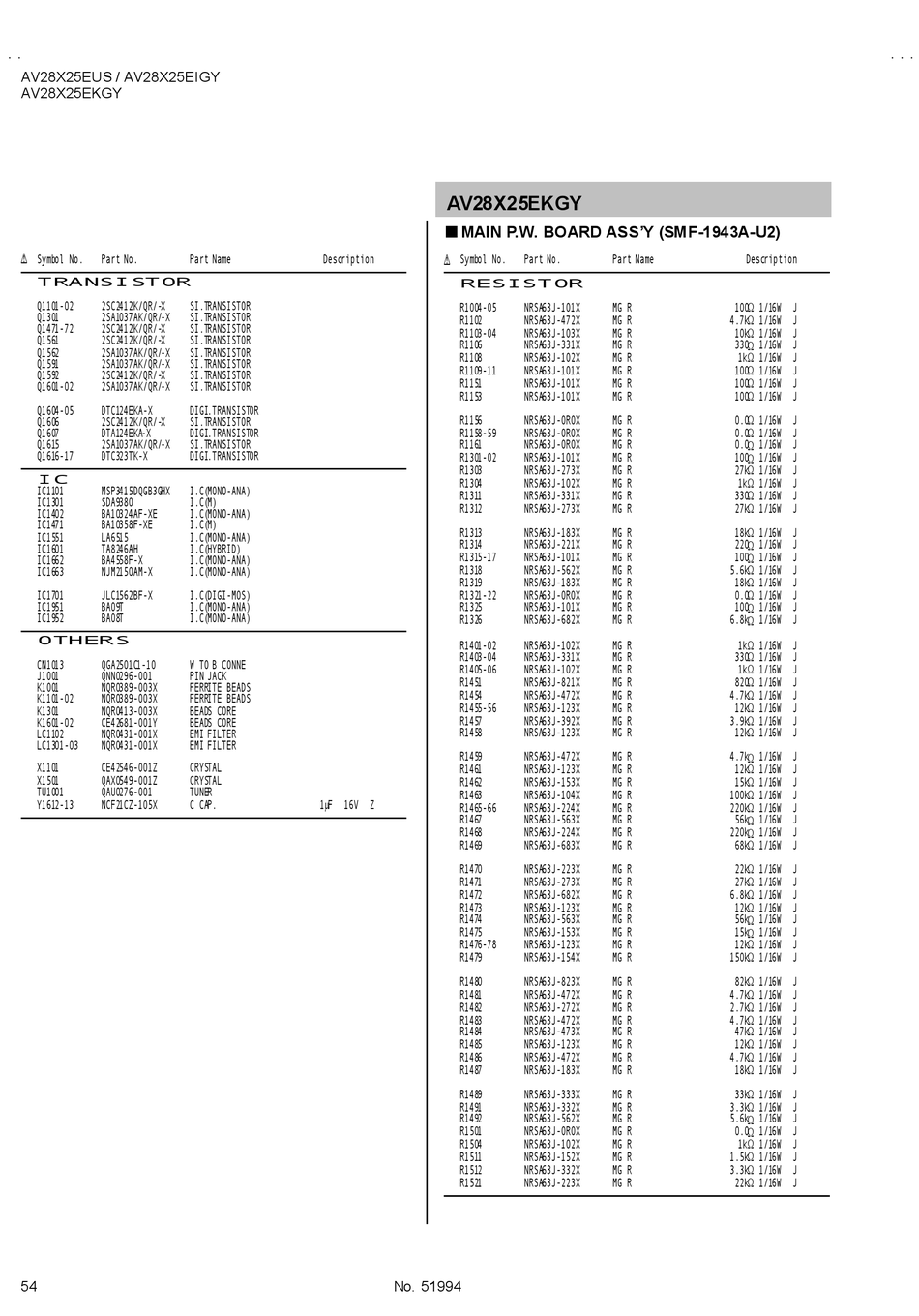

Main Pw Board Ass'y [Av28X25Ekgy] - JVC InteriArt Natural Vision T-V LINK AV32X25EUS Service Manual

AV28X25EUS / AV28X25EIGY
AV28X25EKGY
! Symbol No. Part No. Part Name
TRANSISTOR
Q1101-02 2SC2412K/QR/-X SI.TRANSISTOR
Q1301 2SA1037AK/QR/-X SI.TRANSISTOR
Q1471-72 2SC2412K/QR/-X SI.TRANSISTOR
Q1561 2SC2412K/QR/-X SI.TRANSISTOR
Q1562 2SA1037AK/QR/-X SI.TRANSISTOR
Q1591 2SA1037AK/QR/-X SI.TRANSISTOR
Q1592 2SC2412K/QR/-X SI.TRANSISTOR
Q1601-02 2SA1037AK/QR/-X SI.TRANSISTOR
Q1604-05 DTC124EKA-X DIGI.TRANSISTOR
Q1606 2SC2412K/QR/-X SI.TRANSISTOR
Q1607 DTA124EKA-X DIGI.TRANSISTOR
Q1615 2SA1037AK/QR/-X SI.TRANSISTOR
Q1616-17 DTC323TK-X DIGI.TRANSISTOR
IC
IC1101 MSP3415DQGB3GHX I.C(MONO-ANA)
IC1301 SDA9380 I.C(M)
IC1402 BA10324AF-XE I.C(MONO-ANA)
IC1471 BA10358F-XE I.C(M)
IC1551 LA6515 I.C(MONO-ANA)
IC1601 TA8246AH I.C(HYBRID)
IC1662 BA4558F-X I.C(MONO-ANA)
IC1663 NJM2150AM-X I.C(MONO-ANA)
IC1701 JLC1562BF-X I.C(DIGI-MOS)
IC1951 BA09T I.C(MONO-ANA)
IC1952 BA08T I.C(MONO-ANA)
OTHERS
CN1013 QGA2501C1-10 W TO B CONNE
J1001 QNN0296-001 PIN JACK
K1001 NQR0389-003X FERRITE BEADS
K1101-02 NQR0389-003X FERRITE BEADS
K1301 NQR0413-003X BEADS CORE
K1601-02 CE42681-001Y BEADS CORE
LC1102 NQR0431-001X EMI FILTER
LC1301-03 NQR0431-001X EMI FILTER
X1101 CE42546-001Z CRYSTAL
X1501 QAX0549-001Z CRYSTAL
TU1001 QAU0276-001 TUNER
Y1612-13 NCF21CZ-105X C CAP.
54
AV28X25EKGY
■ MAIN P.W. BOARD ASS'Y (SMF-1943A-U2)
Description ! Symbol No.
RESISTOR
R1004-05
R1102
R1103-04
R1106
R1108
R1109-11
R1151
R1153
R1156
R1158-59
R1161
R1301-02
R1303
R1304
R1311
R1312
R1313
R1314
R1315-17
R1318
R1319
R1321-22
R1325
R1326
R1401-02
R1403-04
R1405-06
R1451
R1454
R1455-56
R1457
R1458
R1459
R1461
R1462
R1463
1µF 16V Z
R1465-66
R1467
R1468
R1469
R1470
R1471
R1472
R1473
R1474
R1475
R1476-78
R1479
R1480
R1481
R1482
R1483
R1484
R1485
R1486
R1487
R1489
R1491
R1492
R1501
R1504
R1511
R1512
R1521
