MIOL благодарит Вас за то, что Вы выбрали компрессор нашей
торговой марки. ВНИМАНИЕ! Перед началом эксплуатации внима
тельно изучите инструкцию и правила техники безопасности! Соблю
дение ниже приведенных правил продлит эксплуатационный срок
Вашего компрессора и обезопасит Вашу жизнь и здоровье.
Нарушение условий эксплуатации в гарантийный срок влечет за
собой прекращение всех гарантийных обязательств со стороны поставщика!
Компрессор предназначен для питания аэрографов сжатым воздухом при выпол
нении лакокрасочных работ.
1. Технические характеристики представлены в табл. 1.
Арт. номер
Мощность, Вт
Напряжение, В
Частота, Гц
Обороты двигателя, об/мин.
Рабочеее давление, атм.
Регулятор давления (старт/стоп), атм.
Объем ресивера, л
Вес нетто, кг
2. Конструкция компрессора предусматривает возможность настройки давле
ния сжатого воздуха на любое значение от 0 до 4 атм. Устройство выключается
и перегружается, когда достигнет установленного давления, оснащено устройством,
1. НАЗНАЧЕНИЕ
2. ОБЩИЙ ВИД

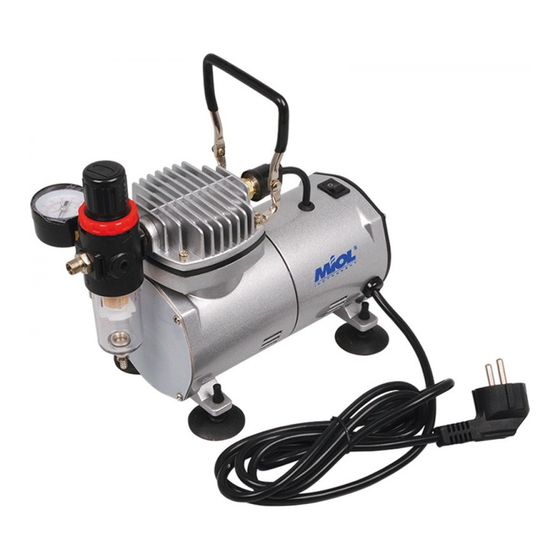

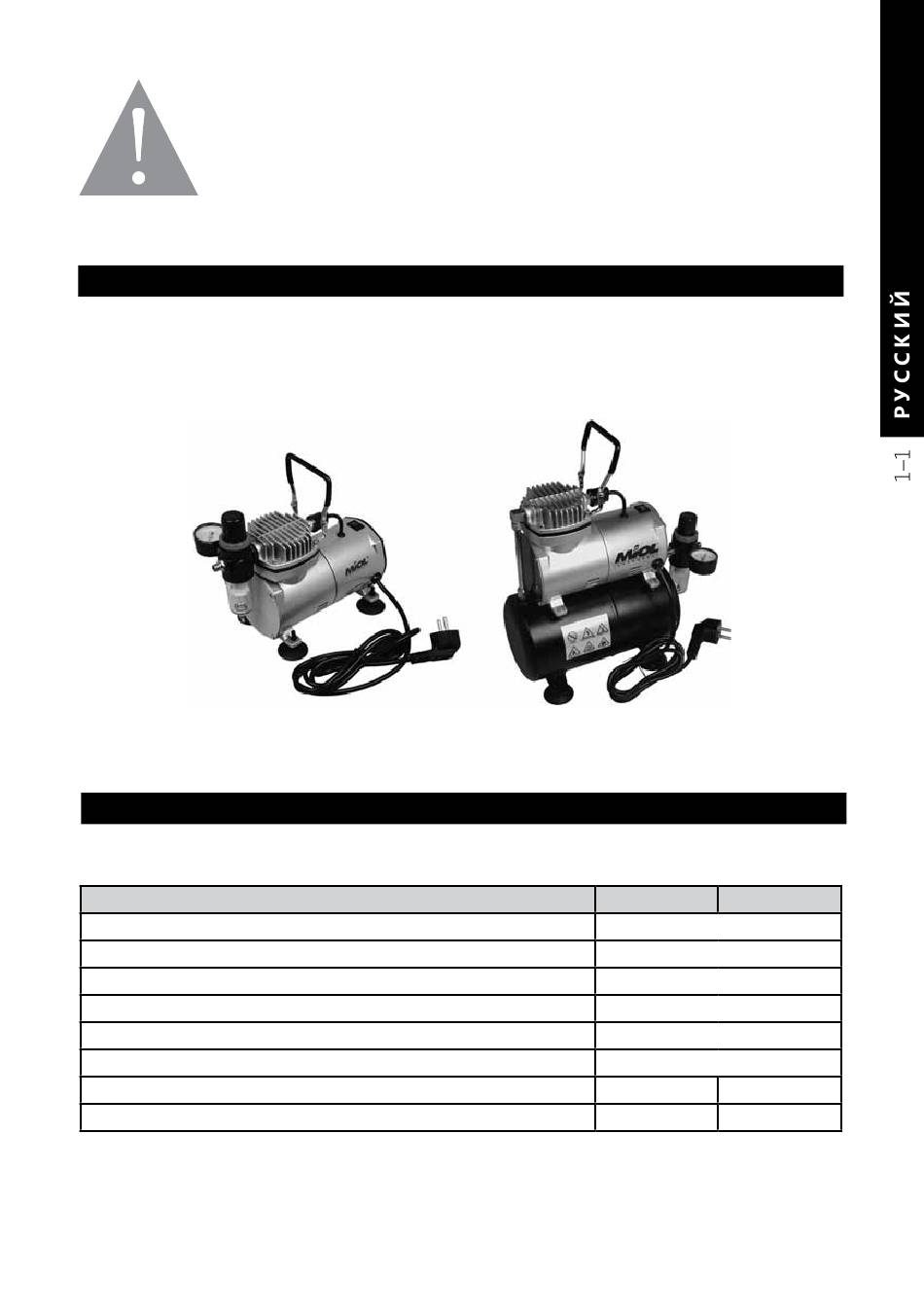

Рис. 1. Внешний вид 81-120 и 81-125
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1. Технические характеристики компрессоров
81120
—
4,09
81125
150
220
50
1450
0–4
2,8/4
3
5,2
