Summary of Contents for Mannesmann VDO E-Tacho 1323.02

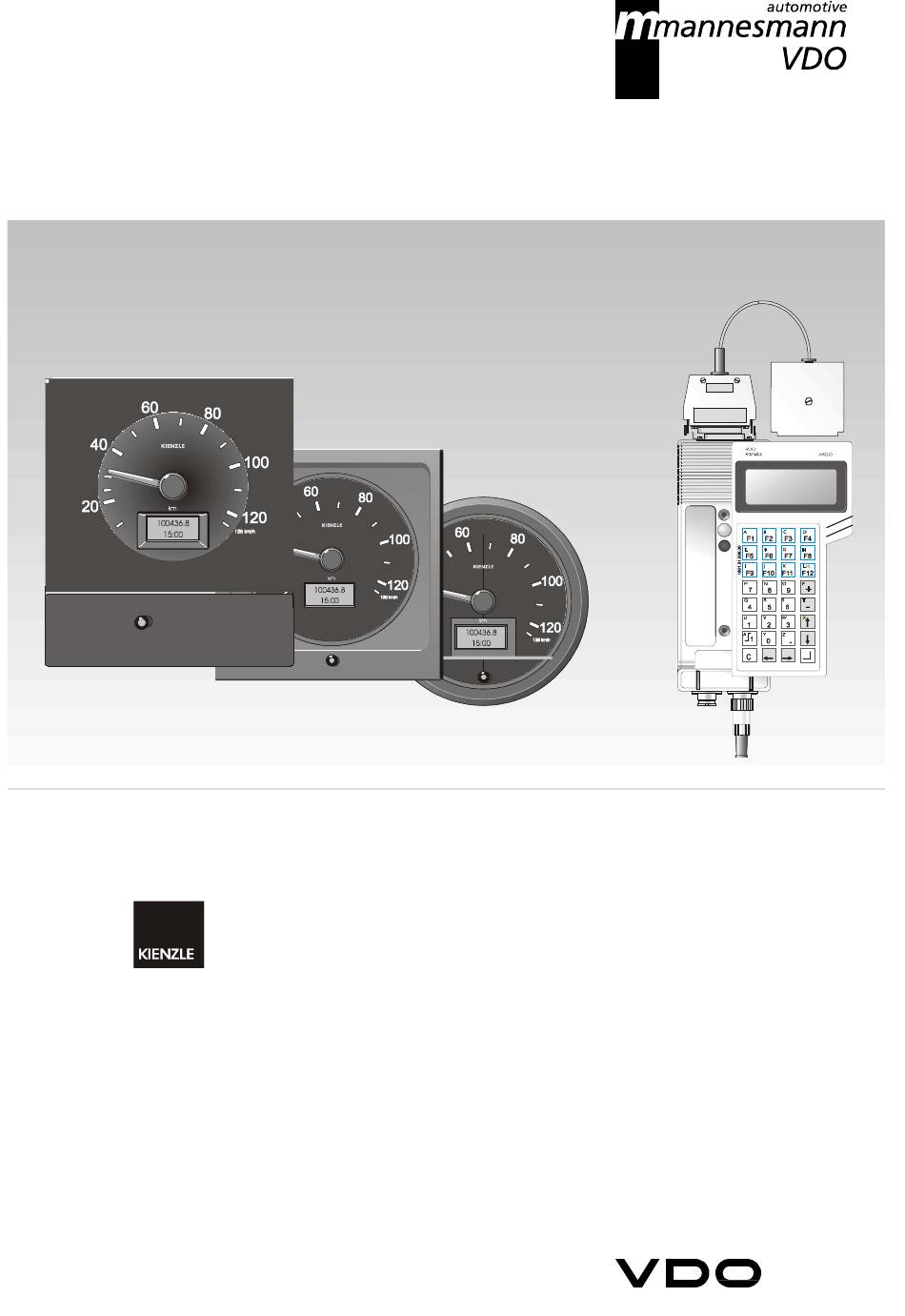

- Page 1 MTC / ATC / STC Programmieranleitung E-Tacho 1323.02...
- Page 2 Funktionen erweitert. Die in dieser Programmieranleitung enthaltenen Infor- mationen, Beschreibungen, Angaben und Abbildungen können ohne vorherige Ankündigung geändert werden und stellen seitens der Mannesmann VDO AG keine Verpflichtung dar. Der Beschreibung liegt der zur Drucklegung aktuelle Betriebssystem- /Anwender- Programmstand zugrunde.
-
Page 3: Table Of Contents
Varianten einstellen..............16 Software Version anzeigen ............17 Test Geschwindigkeitsanzeige ..........18 Menü „Variable Geschwindigkeit“ aufrufen......... 19 4.1.1 MTC 1602.04................19 4.1.2 ATC 1601.26................20 4.1.3 STC 1601.25................20 Funktionsablauf Variable Geschwindigkeit........21 Fehlerbehandlung ..............22 © Mannesmann VDO AG... -
Page 4: Systemvoraussetzungen
1 Systemvoraussetzungen Systemvoraussetzungen Der erweiterte Funktionsumfang “Programmierung E-Tacho“ ist bei den Prüfgeräten MTC 1602.04, ATC 1601.26 und STC 1601.25 mit folgender Firm- ware-/ Software-Version realisiert: Halter (Interface) ab Firmware 06:00 BTC I oder BTC II ab Prüfsoftware 07:00 Zusätzlich ist diese Programmieranleitung E-Tacho“ Bestandteil des Lieferumfangs. - Page 5 Detaillierte Informationen über Funktion, Bedienung und den gesamten Leistungsumfang der einzelnen Prüfgerä- te entnehmen Sie bitte der jeweiligen Dokumentation: TU00.1602.04 110 30 für MTC 1602.04 TU00.1601.26 110 30 für ATC 1601.26 TU00.1601.25 110 30 für STC 1601.25 © Mannesmann VDO AG...
-
Page 6: Vorbereitungen Für Die Programmierung
2 Vorbereitungen für die Programmierung Vorbereitungen für die Programmierung Anschluß MTC 1602.04 an den E-Tacho MTC über die Programmierleitung E-Tacho mit dem E-Tacho 1323.02 gemäß Abb. 2 verbinden. Programmierleitung E-Tacho Õ Stecker A weiß Gerätestecker A Õ B gelb Õ D braun Die Spannungsversorgungsleitung (weißer Stecker) aus der Armaturenanlage herausführen und mit der Pro-... -
Page 7: Programmierablauf Am Mtc 1602.04 Starten
Eingabe Programmablauf Ausgangsmenü: Cursor über diese Maske hinaus in die nächste Maske bewegen. Menü „Programmierung“ anwählen und ... bestätigen. Es erscheint das Grundmenü Programmieren E-Tacho mit den möglichen Unterprogrammen. ➥ Weitere Schritte siehe Kap. 3, Programmierablauf. © Mannesmann VDO AG... -
Page 8: Anschluß Atc 1601.26 An Den E-Tacho
2 Vorbereitungen für die Programmierung Anschluß ATC 1601.26 an den E-Tacho ATC über die Programmierleitung E-Tacho mit dem E-Tacho 1323.02 gemäß Abb. 3 verbinden. Programmierleitung E-Tacho Õ Stecker A weiß Gerätestecker A Õ B gelb Õ D braun Die Spannungsversorgungsleitung (weißer Stecker) aus dem Kabelbaum herausführen und mit der Program- mierleitung E-Tacho, Pos. -
Page 9: Programmierablauf Am Atc 1601.26 Starten
Cursor über diese Maske hinaus in die nächste Maske bewegen. Menü „Programmierung“ mit F4 oder Cursor anwählen und ... bestätigen. Es erscheint das Grundmenü Programmieren E-Tacho mit den möglichen Unterprogrammen. ➥ Weitere Schritte siehe Kap. 3, Programmierablauf. © Mannesmann VDO AG... -
Page 10: Anschluß Stc 1601.25 An Den E-Tacho
2 Vorbereitungen für die Programmierung Anschluß STC 1601.25 an den E-Tacho STC über die Programmierleitung E-Tacho mit dem E-Tacho 1323.02 gemäß Abb. 4 verbinden. Programmierleitung E-Tacho Õ Stecker A weiß Gerätestecker A Õ B gelb Õ D braun Spannungsversorgungsleitung, Pos. 4, mit der Pro- grammierleitung E-Tacho verbinden. -
Page 11: Programmierablauf Am Stc 1601.25 Starten
Cursor über diese Maske hinaus in STCO / DCM die nächste Maske bewegen. MTCO > Menü „E-TACHO“ anwählen und ... bestätigen. Es erscheint das Grundmenü Programmieren E-Tacho mit den möglichen Unterprogrammen. ➥ Weitere Schritte siehe Kap. 3, Programmierablauf. © Mannesmann VDO AG... -
Page 12: Programmierablauf
3 Programmierablauf Programmierablauf Ausgangsmenü Ausgangsmenü Ausgangsmenü MTC 1602.04 ATC 1601.26 STC 1601.25 Maske Displayinhalt Eingabe Programmablauf Grundmenü: Programmieren E-Tacho Mit Pfeiltasten entsprechendes Untermenü anwählen und ... bestätigen. Programmieranleitung E-Tacho 1323.02... -
Page 13: V-Anpassen
– sonst anwählen und ... bestätigen. Neu-Wert eingeben: - Dekade im Eingabefeld selektieren - Zahlenwert eingeben (02400 ... 40000 Imp/km). Mit Enter-Taste programmieren. Nach erfolgreicher Programmierung erscheint im Anzei- gefeld IST-WERT der eingegebene Wert. C-Taste führt zur Maske 1 zurück. © Mannesmann VDO AG... -
Page 14: Wegstreckenzähler Einstellen
3 Programmierablauf Wegstreckenzähler einstellen Hinweis Abhängig vom gegenwärtigen Stand des Wegstrecken- zählers ist beim Programmieren folgendes zu beachten: Im Bereich von 0...100 km ist der Wegstreckenzähler beliebig oft programmierbar. Ist der Zählerstand größer 100 km, kann der Weg- streckenzähler nicht mehr programmiert werden! Maske Displayinhalt Eingabe... -
Page 15: Fahrt-Haltsignal Einstellen
Displayinhalt Eingabe Programmablauf Das Menü „Fahrt- Haltsignal“ anwählen und ... bestätigen. Gewünschte Schaltschwelle einstellen (1...15 km/h). Mit Enter-Taste bestätigen. Nach erfolgreicher Programmierung erscheint im vorde- ren Anzeigefeld der eingegebene Wert. C-Taste führt zur Maske 1 zurück. © Mannesmann VDO AG... -
Page 16: Varianten Einstellen
3 Programmierablauf Varianten einstellen Maske Displayinhalt Eingabe Programmablauf Das Menü „Varianten“ anwählen und ... bestätigen. Varianten einstellen: - Variante anwählen (Uhr oder TKZ) - Gewünschten Parameter auswählen. Mit Enter-Taste programmieren. Nach erfolgreicher Programmierung springt der Cursor an die erste Position zurück. C-Taste führt zur Maske 1 zurück. -
Page 17: Software Version Anzeigen
3.5 Software Version anzeigen Software Version anzeigen Maske Displayinhalt Eingabe Programmablauf Das Menü „SW-Prüfgerät“ anwählen und ... bestätigen. Es erscheint der aktuelle Betriebs- systemstand des Prüfgerätes C-Taste führt zur Maske 1 zurück © Mannesmann VDO AG... -
Page 18: Test Geschwindigkeitsanzeige
4 Test Geschwindigkeitsanzeige Test Geschwindigkeitsanzeige Im Anschluß an die Programmierung überprüfen Sie mit dem Menüpunkt „Variable Geschwindigkeit“ die korrek- te Geschwindigkeitsanzeige des E-Tacho. Mit den Prüfgeräten MTC 1602.04 oder ATC 1601.26 können Sie den Menüpunkt direkt aufrufen. Beim Prüf- gerät STC 1601.25 ist zuvor der E-Tacho anzuschließen, wie in Abb. -
Page 19: Menü „Variable Geschwindigkeit" Aufrufen
MTC 1602.04 Maske Displayinhalt Eingabe Programmablauf Ausgangsmenü: Menü „Apparateprüfungen“ anwählen und ... bestätigen. Menü „Variable Geschwindigkeit“ anwählen und ... bestätigen. Es erscheint das Untermenü „Variable Geschwindig- keit“. ➥ Weitere Schritte siehe Kap. 4.2, Funktionsablauf Variable Geschwindigkeit. © Mannesmann VDO AG... -
Page 20: Atc 1601.26
4 Test Geschwindigkeitsanzeige 4.1.2 ATC 1601.26 Maske Displayinhalt Eingabe Programmablauf Ausgangsmenü: Menü „Apparateprüfung“ mit F3 oder Cursor anwählen und ... bestätigen. Menü „Variable Geschwindigkeit“ anwählen und ... bestätigen. Es erscheint das Untermenü „Variable Geschwindig- keit“. ➥ Weitere Schritte siehe Kap. 4.2, Funktionsablauf Variable Geschwindigkeit. -
Page 21: Funktionsablauf Variable Geschwindigkeit
In diesem Beispiel wird der E-Tacho mit 100 km/h und einem k-Wert = 8000 angesteuert. Mit Enter-Taste zurück in Maske 1 für Neuwerteingaben. Feineinstellung (in 1 km-Schritten). Mit Enter-Taste zurück in Maske 1. Programmende, es erscheint das Ausgangsmenü. © Mannesmann VDO AG... -
Page 22: Fehlerbehandlung
5 Fehlerbehandlung Fehlerbehandlung Sollte eine Störung beim Programmieren auftreten, erscheint im Display eine codier- te Meldung. Systemfehler Code Fehlerursache Empfohlene Maßnahme Eine Datei ist nicht vorhanden. Prüfgerät neu starten; Eine Datei kann nicht gelesen werden. nacheinander die Tasten In eine Datei kann nicht geschrieben werden. Eine Datei kann nicht geöffnet werden. - Page 23 MTC / ATC / STC Programming Instruction E-Tacho 1323.02...
- Page 24 Mannesmann VDO AG. The description is based on the state of the-art of the operating system/ program version applicable at the time of printing.
- Page 25 Software Version Display .............. 17 Test Speed Display ..............18 Pulling down the ”Variable Speed“ Menu ........19 4.1.1 MTC 1602.04................19 4.1.2 ATC 1601.26................20 4.1.3 STC 1601.25 ................20 Operational Procedure Variable Speed.......... 21 Error Recovery ................ 22 © Mannesmann VDO AG...
-
Page 26: Prerequisites Of The System
1 Prerequisites of the System Prerequisites of the System The expanded performance range “Programming E-Tacho“ has been realised for the testing devices MTC 1602.04, ATC 1601.26 and STC 1601.25 by means of the following firmware/ software version: Bracket (Interface) from firmware 06:00 BTC I or BTC II from testing software 07:00 Additionally, the “programming line E-Tacho“... - Page 27 Detailed information on function, operation and the entire performance range of the individual testing devices may be found in the respective documentation: TU00.1602.04 110 30 for MTC 1602.04 TU00.1601.26 110 30 for ATC 1601.26 TU00.1601.25 110 30 for STC 1601.25 © Mannesmann VDO AG...
-
Page 28: Preparations For The Programming
2 Preparations for the Programming Preparations for the Programming Connection MTC 1602.04 to the E-Tacho Connect MTC via the programming line E-Tacho with the E-Tacho 1323.02 as shown in Fig. 2. Programming line E-Tacho Õ Plug A white Mounting plug A Õ... -
Page 29: Start Programming Procedure Mtc 1602.04
Move the cursor beyond this display mask to the next mask. Pull down the ”Programming“ menu and ... confirm. The main menu E-Tacho programming with the possible subprograms is displayed. ➥ Further steps see chap. 3 Programming Procedure. © Mannesmann VDO AG... -
Page 30: Connection Atc 1601.26 To The E-Tacho
2 Preparations for the Programming Connection ATC 1601.26 to the E-Tacho Connect ATC via the programming line E-Tacho to the E-Tacho 1323.02 as shown in Fig. 3. Programming line E-Tacho Õ Plug A white Mounting plug A Õ B yellow Õ... -
Page 31: Start Programming Procedure Atc 1601.26
Pull down the “Programming“ menu by means of F4 or the cursor and ... confirm. The main menu E-Tacho programming with the possible subprograms is displayed. ➥ Further steps see chap. 3 Programming Procedure. © Mannesmann VDO AG... -
Page 32: Connection Stc 1601.25 To The E-Tacho
2 Preparations for the Programming Connection STC 1601.25 to the E-Tacho Connect STC via the programming line E-Tacho to the E- Tacho 1323.02 as shown in Fig. 4. Programming line E-Tacho Õ Plug A white Mounting plug A Õ B yellow Õ... -
Page 33: Start Programming Procedure Stc 1601.25
Move the cursor beyond this display mask to the next mask. Pull down the “E-TACHO“ menu and ... confirm. The main menu E-Tacho programming with the possible subprograms is displayed. ➥ Further steps see chap. 3 Programming Procedure. © Mannesmann VDO AG... -
Page 34: Programming Procedure
3 Programming procedure Programming procedure Initial menu Initial menu Initial menu MTC 1602.04 ATC 1601.26 STC 1601.25 Display mask Display contents Input Programming procedure Main menu: E-Tacho programming Pull down the appropriate submenu by means of the arrow keys and ... confirm. -
Page 35: V-Adjustment
- Enter numerical value (02400 ... 40000 pul./km). Program by means of the Enter-key. After successful completion of the programming, the input value is shown in the ACTUAL VALUE display. C-key leads back to display mask 1. © Mannesmann VDO AG... -
Page 36: Distance Counter Adjustment
3 Programming procedure Distance Counter Adjustment Please note Depending on the current count of the distance counter, please observe the following when programming: Within the range of 0...100 km, the distance counter may be programmed as often as you like. If the count of the counter is more than 100 km, the distance counter may not be programmed any more! Display mask... -
Page 37: Drive-Stop Signal Adjustment
... confirm. Adjust desired operating point (1...15 km/h). Confirm by means of the Enter-key. After successful programming, the input value will be displayed in the front display. C-key leads back to display mask 1. © Mannesmann VDO AG... -
Page 38: Versions Adjustment
3 Programming procedure Versions Adjustment Display mask Display contents Input Programming procedure Pull down the “Versions“ menu and ... confirm. Versions adjustment: - Select version (clock or trip odometer) - Select the desired parameter. Program by means of the Enter-key. After successful programming, the cursor returns to the initial position. -
Page 39: Software Version Display
Display mask Display contents Input Programming procedure Pull down the “SW testing de vice“ menu and ... confirm. The current operating system status of the testing device is displayed C-key leads back to display mask 1. © Mannesmann VDO AG... -
Page 40: Test Speed Display
4 Test Speed Display Test Speed Display After having finished the programming, you test the proper speed display of the E-Tacho by means of the menu item “Variable speed“. By means of the testing devices MTC 1602.04 or ATC 1601.26, you may directly pull down the menu item. -
Page 41: Pulling Down The "Variable Speed" Menu
Initial menu: Pull down the “Device testing“ menu and ... confirm. Pull down the “Variable speed“ menu and ... confirm. The submenu "Variable Speed“ is displayed. ➥ Further steps see chap. 4.2 Operational Procedure Variable Speed. © Mannesmann VDO AG... -
Page 42: Atc 1601.26
4 Test Speed Display 4.1.2 ATC 1601.26 Display mask Display contents Input Programming procedure Initial menu: Pull down the “Device testing“ menu by means of F3 or the cursor and ... confirm. Pull down the “Variable speed“ menu and ... confirm. -
Page 43: Operational Procedure Variable Speed
= 8000 . Return to display mask 1 for new value input by means of the Enter- key. Fine setting (in 1 km-steps). Return to display mask 1. End of program, the initial menu is displayed. © Mannesmann VDO AG... -
Page 44: Error Recovery
5 Error Recovery Error Recovery In case an error occurs during programming, an encoded message is shown on the display. System error Code Error cause Recommended measures There is no file available. Restart testing device; It is not possible to read one file. Press the keys It is not possible to write in one file. - Page 45 MTC / ATC / STC Instructions de programmation E-Tacho 1323.02...
- Page 46 être modifiées sans préavis et ne représentent aucun engagement de la part de la société Mannesmann VDO AG. La description se fonde sur la version du système d'exploitation/du programme actuelle à la date de l'impression.
- Page 47 Test indication de la vitesse ............. 18 Appeler le menu „vitesse variable“..........19 4.1.1 MTC 1602.04................19 4.1.2 ATC 1601.26................20 4.1.3 STC 1601.25................20 Déroulement de fonctionnement vitesse variable......21 Traitement des erreurs.............. 22 © Mannesmann VDO AG...
-
Page 48: Exigences Sur Le Plan Du Système
1 Exigences sur le plan du système 1 Exigences sur le plan du système L’extension des performances fonctionnelles de la "programmation E-Tacho" a été réalisée dans le cas des appareils de test MTC 1602.04, ATC 1601.26 et STC 1601.25 par l'intermédiaire de la version microprogrammes / logiciels suivante : support (interface) à... - Page 49 à la documentation en question : TU00.1602.04 110 30 pour MTC 1602.04 TU00.1601.26 110 30 pour ATC 1601.26 TU00.1601.25 110 30 pour STC 1601.25 © Mannesmann VDO AG...
-
Page 50: Préparatifs Pour La Programmation
2 Préparatifs pour la programmation 2 Préparatifs pour la programmation 2.1 Raccordement du MTC 1602.04 à l'E-Tacho Relier le MTC à l'E-Tacho 1323.02 au moyen de la ligne de programmation E-Tacho conformément à l'illustr. 2. ligne de programmation E-Tacho Õ fiche A blanche socle conn. -
Page 51: Démarrage Du Déroulement De Programmation Mtc 1602.04
„Programmation“ et ... valider. Le menu de base Programmation E-Tacho est visualisé avec les sous-programmes disponibles. ➥ Pour les autres opérations, se reporter au chap. 3 Déroulement de la programmation. © Mannesmann VDO AG... -
Page 52: Raccordement De L'atc 1601.26 À L'e-Tacho
2 Préparatifs pour la programmation 2.2 Raccordement de l’ATC 1601.26 à l'E-Tacho Relier l'ATC à l'E-Tacho 1323.02 au moyen de la ligne de programmation E-Tacho conformément à l'illustr. 3. ligne de programmation E-Tacho Õ fiche A blanche socle connecteur A Õ... -
Page 53: Démarrage Du Déroulement De Programmation Atc 1601.26
„Programmation“ à l'aide de F4 ou du curseur et ... valider. Le menu de base Programmation E-Tacho est visualisé avec les sous-programmes disponibles. ➥ Pour les autres opérations, se reporter au chap. 3 Déroulement de la programmation. © Mannesmann VDO AG... -
Page 54: Raccordement Du Stc 1601.25 À L'e-Tacho
2 Préparatifs pour la programmation 2.3 Raccordement du STC 1601.25 à l'E-Tacho Relier le STC à l'E-Tacho 1323.02 au moyen de la ligne de programmation E-Tacho conformément à l'illustr. 4. ligne de programmation E-Tacho Õ fiche A blanche socle connecteur A Õ... -
Page 55: Démarrage Du Déroulement De Programmation Stc 1601.25
„E-TACHO“ et ... valider. Le menu de base Programmation E-Tacho est visualisé avec les sous-programmes disponibles. ➥ Pour les autres opérations, se reporter au chap. 3 Déroulement de la programmation. © Mannesmann VDO AG... -
Page 56: Déroulement De La Programmation
3 Déroulement de la programmation 3 Déroulement de la programmation Menu initial Menu initial Menu initial MTC 1602.04 ATC 1601.26 STC 1601.25 masque contenu du display entrée déroulement du programme menu initial: programmation E-Tacho Sélectionner le sous-menu en question par l'intermédiaire des touches fléchées et ... -
Page 57: Adaptation V
- introduire la valeur numérique (02400 ... 40000 imp/km). programmer à l'aide de la touche Enter. La valeur introduite apparaît au champ d'affichage VALEUR EFFECTIVE après avoir réussi la programmation. la touche C permet de retourner au masque 1. © Mannesmann VDO AG... -
Page 58: Réglage Du Compteur Kilométrique
3 Déroulement de la programmation 3.2 Réglage du compteur kilométrique Nota En fonction du kilométrage tenir compte des faits suivants lors de la programmation : Dans la plage de 0 à 100 km le compteur kilométrique peut être programmé aussi souvent que l'on veut. Si le kilométrage est supérieur à... -
Page 59: Réglage Du Signal D'arrêt De Parcours
(1...15 km/h). confirmer à l'aide de la touche Enter. La valeur introduite apparaît au champ d'affichage précédent après avoir réussi la programmation. la touche C permet de retourner au masque 1. © Mannesmann VDO AG... -
Page 60: Réglage Des Variantes
3 Déroulement de la programmation 3.4 Réglage des variantes masque contenu du display entrée déroulement du programme sélectionner le menu „variante“ et ... valider. régler les variantes : - sélectionner la variante (montre ou compteur kilométrique journalier) - sélectionner le paramètre souhaité. -
Page 61: Affichage De La Version Du Logiciel
„appareil de test logiciel“ et ... valider. affichage de la version actuelle du système d'exploitation de l'appareil de test la touche C permet de retourner au masque 1. © Mannesmann VDO AG... -
Page 62: Test Indication De La Vitesse
4 Test indication de la vitesse 4 Test indication de la vitesse A la suite de la programmation, contrôler l'indication correcte de la vitesse de l'E-Tacho en appelant l'option de menu "vitesse variable". Les appareils de test MTC 1602.04 ou ATC 1601.26 vous permettent d'appeler directement cette option de menu. -
Page 63: Appeler Le Menu „Vitesse Variable
„tests appareils“ et ... valider. sélectionner le menu „vitesse variable“ et ... valider. Il est visualisé le sous-menu „vitesse variable“. ➥ Pour les autres opérations, se reporter au chap. 4.2 Déroulement de fonctionnement vitesse variable. © Mannesmann VDO AG... -
Page 64: Atc 1601.26
4 Test indication de la vitesse 4.1.2 ATC 1601.26 masque contenu du display entrée déroulement du programme menu initial : sélectionner le menu „test appareil“ à l'aide de F3 ou du curseur et ... valider. sélectionner le menu „vitesse variable“ et ... valider. -
Page 65: Déroulement De Fonctionnement Vitesse Variable
Enter. réglage fin (en pas de progression de 1 km). retourner au masque 1 en appuyant sur la touche Enter. fin de programme, le menu initial est visualisé. © Mannesmann VDO AG... -
Page 66: Traitement Des Erreurs
5 Traitement des erreurs 5 Traitement des erreurs Dans le cas où un problème interviendrait au cours de la programmation, un message codé sera affiché sur le display. Erreur système code origine de l’erreur mesure recommandée Un fichier n’est pas existant. Effectue la manipultion Un fichier ne peut pas être lu.
