1. PANNEAUX LED
1.1. UTILISATION
-
Connectez les panneaux LED au contrôleur (câble 5 mètres fourni)
-
Connectez le contrôleur à l'alimentation principale
-
Appuyez sur le commutateur POWER pour allumer ou éteindre votre appareil
Vous pouvez sélectionner les programmes en appuyant sur les boutons du contrôleur
Remarque : Le contrôleur ne peut être utilisé qu'avec 4 panneaux LED au maximum.
1.2. SPECIFICATIONS TECHNIQUES
Alimentation : ...................................24V DC
Consommation : ...............................23 W
LED: ..............................................18 x 1 W soit 6 rouges, 6 vertes, 6 bleues)
Dimensions (L x W x H): ....................156 x 155 x 56 mm
Poids: .............................................1.2 kg
Température ambiante : .....................................................45° C
Température maximum du boitier (température constante): .........95° C
Distance minimale d'une surface inflammable ..........................0.5 m
Distance minimale entre les appareils: ....................................0.1 m
2. LE CONTROLEUR
2.1. SPECIFICATIONS TECHNIQUES
Alimentation en entrée.............................................AC 230V~ 50Hz
Alimentation en sortie ..............................................DC24V 4.5A
Sortie DMX
..........................................................XLR 3 broches femelles
Dimensions............................................................222 x 141 x 72 mm
Poids....................................................................3.2 kg
2.2. SORTIES
4 sorties RGB séparées et indépendantes
-
Rouge: 24V, Consommation Max: 20W
-
Vert: 24V, Consommation Max: 20W
-
Bleu: 24V, Consommation Max: 20W
Soit consommation totale : 100W

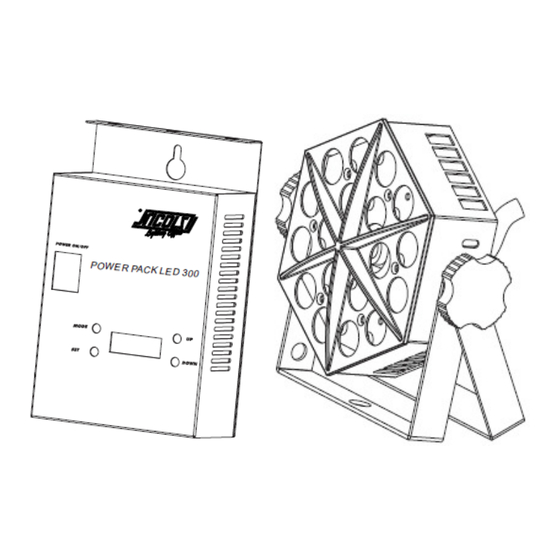

POWER PACK LED 300
MANUEL D'UTILISATION
Nous vous recommandons de lire attentivement le manuel avant toute utilisation.

Advertisement

loading

Related Manuals for Nicols POWER PACK LED 300

Summary of Contents for Nicols POWER PACK LED 300

  • Page 1 POWER PACK LED 300 MANUEL D’UTILISATION Nous vous recommandons de lire attentivement le manuel avant toute utilisation. 1. PANNEAUX LED 1.1. UTILISATION Connectez les panneaux LED au contrôleur (câble 5 mètres fourni) Connectez le contrôleur à l’alimentation principale Appuyez sur le commutateur POWER pour allumer ou éteindre votre appareil Vous pouvez sélectionner les programmes en appuyant sur les boutons du contrôleur...

  • Page 2: Dmx Mode

    2.3. MODES Le mode DMX : MASTER : Envoie un signal DMX à l’appareil considéré comme Slave SLAVE : Reçoit le signal DMX de l’appareil considéré comme MASTER ou contrôlé par le contrôleur DMX Le mode PRESET (programmes préenregistrés): tout rouge, tout vert, tout bleu, tout cyan, tout magenta, tout jaune, tout blanc Le mode AUTO : CHASE, FADE et SOUND, DIMMING peuvent être combinés selon vos propres réglages Il y a 20 programmes pré-enregistrés...

  • Page 3: Preset Mode

    • Appuyez sur les boutons UP et DOWN pour sélectionner le mode de votre choix • Assignation DMX Appuyez sur MODE jusqu’à ce que “A.001” s’affiche (“A” correspond à votre adresse DMX) Appuyez sur les boutons UP et DOWN pour régler l’adresse DMX (001-512) 2.4.3.

  • Page 4: Technical Specifications

    POWER PACK LED 300 USER MANUAL Please carefully the user manual before any operations 1. LED PANELS 1.1. OPERATION Connect the connection cable-ends (Power link cable included) of the LED luminaries with the sockets of the controller. Connect the controller to the mains with the power-plug.

  • Page 5: Operation

    2.3. MODES DMX Mode: Master: send synchronous DMX signal to slave machine Slave: receive synchronous DMX signal from master machine or be controlled by DMX controller Preset Mode: all red, all green, all blue, all cyan, all magenta, all yellow, all white Auto Mode: CHASE,FADE,SOUND,DIMMING can be combined as per your requirement 20 built-in program Manual Mode: all spot red: 0-255;...
  • Page 6 DMX address setting: • Press “MODE” to “A.001”. “A” denotes DMX Address • Press “UP” or “DOWN” to set address with range of “001-512” 2.4.3. Preset Mode • Press “MODE” to “rEd” or “GrEE” or “Blue” or “ AGEN” or “Yell” or “SUN” which separately denote “red”, “green”, “blue”, “cyan”, “magenta”, “yellow”, “white”.
