PL

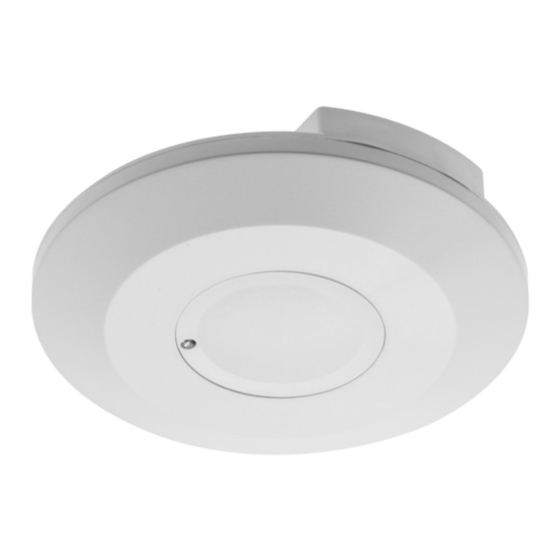

CZUJNIK MIKROFALOWY RUCHU
AE-CM3M00-00
Instrukcja obsługi
Zapraszamy do korzystania z czujnika mikrofalowego AE-CM3M00-00
Nowy energooszczędny wyłącznik mikrofalowy wykorzystujący fale elektromagnetyczne o wysokiej częstotliwości (5.8GHz).
Czujnik łączy w sobie wygodę, bezpieczeństwo i oszczędność energii. Działa poprzez wykrywanie ruchu obiektu. Gdy obiekt
wejdzie w pole detekcji, czujnik załącza się od razu. Dodatkowo czujnik automatycznie rozróżnia dzień i noc. Wykrywanie ruchu
jest możliwe przez drzwi, tafle szkła i cienkie ściany. Montaż produktu jest bardzo prosty, ale ze względu na możliwość poraże-
nia prądem elektrycznym musi być wykonany przez wyszkolonego pracownika..
SPECYFIKACJA TECHNICZNA:
Zasilanie: AC220 -240V
Częstotliwość zasilania: 50/60Hz
Natężenie światła: <3-2000LUX (ustawiane)
Czas opóźnienia: Min.10sec±3sec
Max.12min±1min
Obciążenie maksymalne: 2000W
1000W
FUNKCJE:
• Identyfikacja dnia i nocy („LUX"):
• Czujnik może działać w dzień i w nocy przy ustawieniu max. w pozycji „sun".
• Czujnik może działać przy natężeniu światła poniżej 3LUX przy ustawieniu w pozycji „3" (min).
• Regulacja czułości („SENS"): Czujnik może być ustawiony w zależności od potrzeb.. Zasięg detekcji przy małej czułości może
być jedynie 1 m, a przy dużej czułości - 8 m,
• Czas opóźnienia wyłączenia („TIME") jest regulowany. Może być ustawiony według wymagań użytkowania. Minimalny czas
wynosi 10s ± 3s. Maksymalny czas wynosi 12min ± 1min.
• Czas opóźnienia jest dodawany w sposób ciągły, kiedy czujnik odbiera drugi sygnał pobudzenia w czasie załączenia, nastę-
puje wyzerowanie licznika czasu opóźnienia.
UWAGA:
Moc nadajnika wysokiej częstotliwości wynosi <0.2mW
– co stanowi jedynie 1/5000 mocy nadajnika telefonu
komórkowego lub wyjścia piekarnika mikrofalowego,
którego nie może dotykać dziecko.

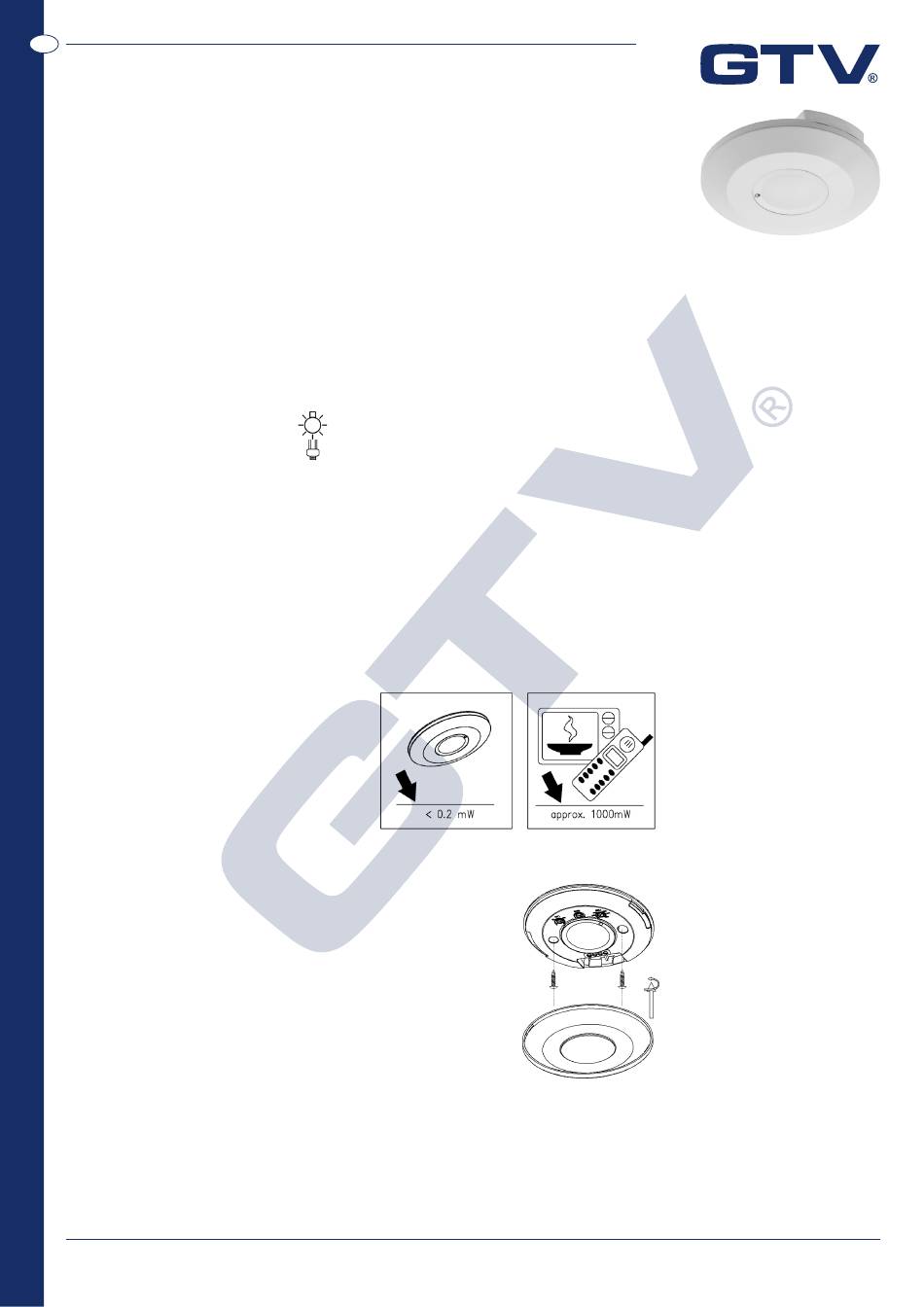

MONTAŻ: (patrz na diagram)
• Przed rozpoczęciem montażu wyłącz zasilanie i upewnij się, że w miejscu montażu nie ma
niebezpiecznego napięcia.
• Odkręć pokrywę ruchem przeciwnym do wskazówek zegara, jak pokazano na rysunku po
prawej stronie.
• Podłącz zasilanie zgodnie ze schematem podłączeniowym..
• Zamocuj podstawę do podłoża.
• Wyreguluj ustawienia ( LUX, SENS, TIME) wg potrzeb
• Zamontuj pokrywę na czujnik, następnie możesz włączyć zasilanie i przetestować.
• Sprawdź czy ustawione nastawy (TIME, LUX i SENS) odpowiadają Twoim potrzebom. (War-
tości podane obok pokręteł mają charakter orientacyjny i mogą się różnić w zależności od
egzemplarza.) Skoryguj ustawienia wg potrzeb.
GTV, ul. Przejazdowa 21, 05-800 Pruszków; tel. 22 444 75 00; fax 22 444 75 01; www.gtv.com.pl
Zakres detekcji: 360°
Zasięg detekcji: 1-8m, (ustawiany)
Częstotliwość pracy: 5.8 GHz
Moc emitowana: <0.2mW
Wysokość montażu: 2-6m
Zużycie energii: średnio 0.9W
Prędkość wykrywanego ruchu: 0.6-1.5m/s
