Summary of Contents for RadioMaster BOXER
- Page 1 Boxer Quick start guide WWW.RADIOMASTERRC.COM...
-
Page 2: Safety Information
RF module and will not be covered under warranty. FIRMWARE: The Boxer is pre-installed with the most stable firmware at the factory at time of release. please only attempt to update the firmware if you are confident in the process. Incorrect firmware updates may cause... -

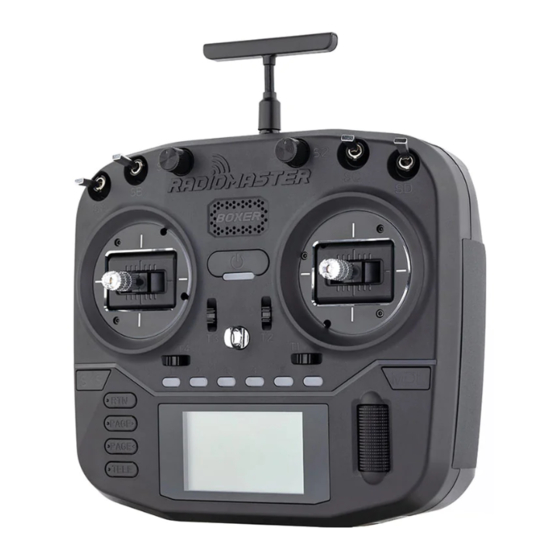

Page 3: Remote Control Overview
TYPE-C Charger Port Batteries and charging Boxer has a built-in USB-C charging function for 3.7V lithium batteries. The charging circuit is only designed to charge 2x 3.7V Li-ion 18650 or 2x 3.7V Li-Poly batteries (2s 7.4v Lipo battery pack), the nominal battery voltage is 3.7V, the charged voltage is 4.2V/Cell. - Page 4 Model and protocol selection (multi-protocol module) The Boxer comes with 4in1 or CC2500 multi-protocol internal RF module, which is compatible with several different protocols. To view the latest list of all compatible protocols, please visit https://www.- multi-module.org/ Please note that new protocols will be constantly updated and added to the latest firmware.
-
Page 5: Specifications
Warranty and repair If there is any problem with your remote control hardware, please keep the proof of purchase and contact the retailer where you purchased the Boxer. You may also visit our warranty support page https://www.radio- masterrc.com/contact Firmware update and EdgeTX For the latest information and firmware updates from the EdgeTX open source firmware development team, please visit the EdgeTX website at https://https://www.Edge-tx.org. - Page 6 简介 感谢您购买RadioMaster Boxer 2.4g遥控系统。该系统用途广泛，可供初学者和专业人士使用。为了确保正 确、 安全地使用本产品，请在使用前仔细阅读本使用说明书。由于版本升级，已经进行了更改。本手册中包含的信息 如有更改，恕不另行通知。 Boxer遥控器适用于所有类型的固定翼、滑翔机、直升机和多旋翼飞机。可以根据使用的航空器选择型号类型， 并可以使用各种混合功能。 -RadioMaster 团队敬上 安全须知 许多遥控模型都配备了强大的电机和锋利的螺旋桨。使用模型时，请谨慎行事。进行组装或维护时，请确保 已断开模型的电源并卸下螺旋桨。 在以下情况下，请勿操作Boxer遥控系统： · 在恶劣天气或强风条件下，例如雨，冰雹，下雪，暴风雨或电磁环境中。 · 在能见度有限的任何情况下。 · 在可能存在人员、财产、电力高压线、公共道路、有车辆或动物的区域。 · 如果您感到疲倦或不适，或在药物或酒精的影响下。 · 如果遥控器或模型似乎已损坏或无法正常工作。 · 在2.4GHz干扰较大的区域或禁止使用2.4GHz无线电的地方。 · 当电池电压太低而无法使用时。 · 在当地法规禁止使用航空模型的区域。 说明书和固件下载 Boxer 预装标准的EdgeTX固件。要下载最新的软件手册，请访问RadioMaster网站： https://www.radiomasterrc.com 要为您的Boxer 遥控器下载最新的固件，请访问EdgeTX网站： https://www.Edge-tx.org 警告！ Boxer出厂时预装最稳定的固件。如果您有经验并且有信心更新系统固件，请仅更新固件。不正确的更新可...
- Page 7 TYPE-C USB S1旋钮 S2旋钮 DSC教练插口 耳机接口 SE自锁开关 SF回弹开关 SA两段开关 SD两段开关 SB三段开关 SC三段开关 扬声器 电源开关 左摇杆 右摇杆 挂带环 六段开关 数字微调 SYS按键 MDL按键 RTN按键 PAGE>右翻页 导航滚轮及ENT按键 PAGE<左翻页 TELE按键 显示屏 USB充电口 电源和充电注意事项 Boxer内置USB-C充电功能，可用于3.7v至4.2v的锂电池。该充电电路仅适用于2x 3.7v锂离子18650电池或 2x 3.7v Lipoly电池(2s 7.4v Lipo电池组)，标称电池电压为3.7v，最大充电电压为4.2v。 不要使用标称电压为3.6v至4.10v的寿命电池组或18650锂离子电池。给不正确的电池充电可能会损坏充电 器或引起火灾。请确保电池正负极未接反。 请定期检查电池的电压和状态，切勿在无人看管的情况下充电，在远离易燃材料的安全区域充电。如果遥 控器被水打湿或损坏了，请勿给它充电。 RadioMaster不承担因使用或误用本产品而造成的任何不良后果。...
- Page 8 模型选择及协议选择(内置CC2500和4合1多协议高频模块) Boxer附带4IN1多协议高频模块，或CC2500单芯片多协议高频模块，拥有并兼容许多不同协议， 要查看所有 兼容协议的最新列表，请访问多协议官方网站：https://www.multi-module.org 请注意，由于Boxer遥控器不同版本内置高频模块不同，系统中只会列出当前内置高频模块所支持的协议列表， 新协议会不断更新并被添加到最新固件中， 新的某些协议可能需要升级固件。 ·请长按MDL按钮进入模型设置，在SETUP页面中选择MULTI，并在子选项中选择需要使用的协议。系统根 据您选择的射频协议，会自动开启对应的射频模块，同时关闭其它三个射频模块。系统在同一时间只会开启 一个射频模块，以确保没有多余的无线电信号相互干扰。 ·Bind按钮用于启动对频过程。 ·Range按钮可将功率降低至1/30，以方便测试遥控距离。 模型选择及协议选择(内置ELRS高频模块) Boxer 内置ELRS具有25mW-1000mW可调范围，最大功率为1000mW，在非极限条件使用时，推荐将功率 限制为100mW，并使用500Hz速率，更高的速率会降低控制距离，更高的功率会带来较大的发热和耗电， 请您根据自身需求，合理调整功率及速率，以便达到性能和耗电的平衡。 注意 EgdeTX软件非常强大，并且具有大量的编程和混控功能。请从下面的链接下载综合软件安装指南 以获取更详细的说明：https://www.Egde-tx.org...
- Page 9 技术指标 产品型号：BOXER 遥控 规格尺寸：178*76.7*235毫米 重量：532.5克 传输频率：2.400GHz-2.480GHz 内部射频选项: CC2500多协议 / 4-in-1多协议/ ELRS 2.4GHz 射频功率: CC2500 /4-in-1: 最大20dBm ， ELRS: 最大30dBm 冷却风扇: 内置散热风扇（仅限ExpressLRS版本） 工作电压：6.6-8.4V DC 开源固件：EdgeTX（遥控器）/DIY-Multiprotocol-TX-Module（高频模块）/ELRS 通道数：最多16个通道（取决于接收器） 显示：128*64单色LCD显示器 摇杆：V4.0 霍尔遥杆 外置模块：JR/FrSKY兼容模块插座 升级方法：支持USB在线/SD卡离线升级 协议：多协议支持的所有协议（有关多协议支持的协议列表，请访问 https://github.com/pascallanger/DIY-Multiprotocol-TX-Module/blob/master/Protocols_Details.md） 保修及维修 如果您的遥控器硬件出现任何问题，请保留购买证明并与您购买Boxer的零售商联系。 固件更新和EdgeTX信息 有关EdgeTX开源固件开发团队的最新资讯和固件更新，请访问EdgeTX网站， 网址为：https://www.Edge-tx.org 用户手册 有关Boxer EdgeTX系统固件的详细用户手册，请访问https://www.Edge-tx.org 欧盟认证合格声明...
- Page 10 WWW.RADIOMASTERRC.COM...
