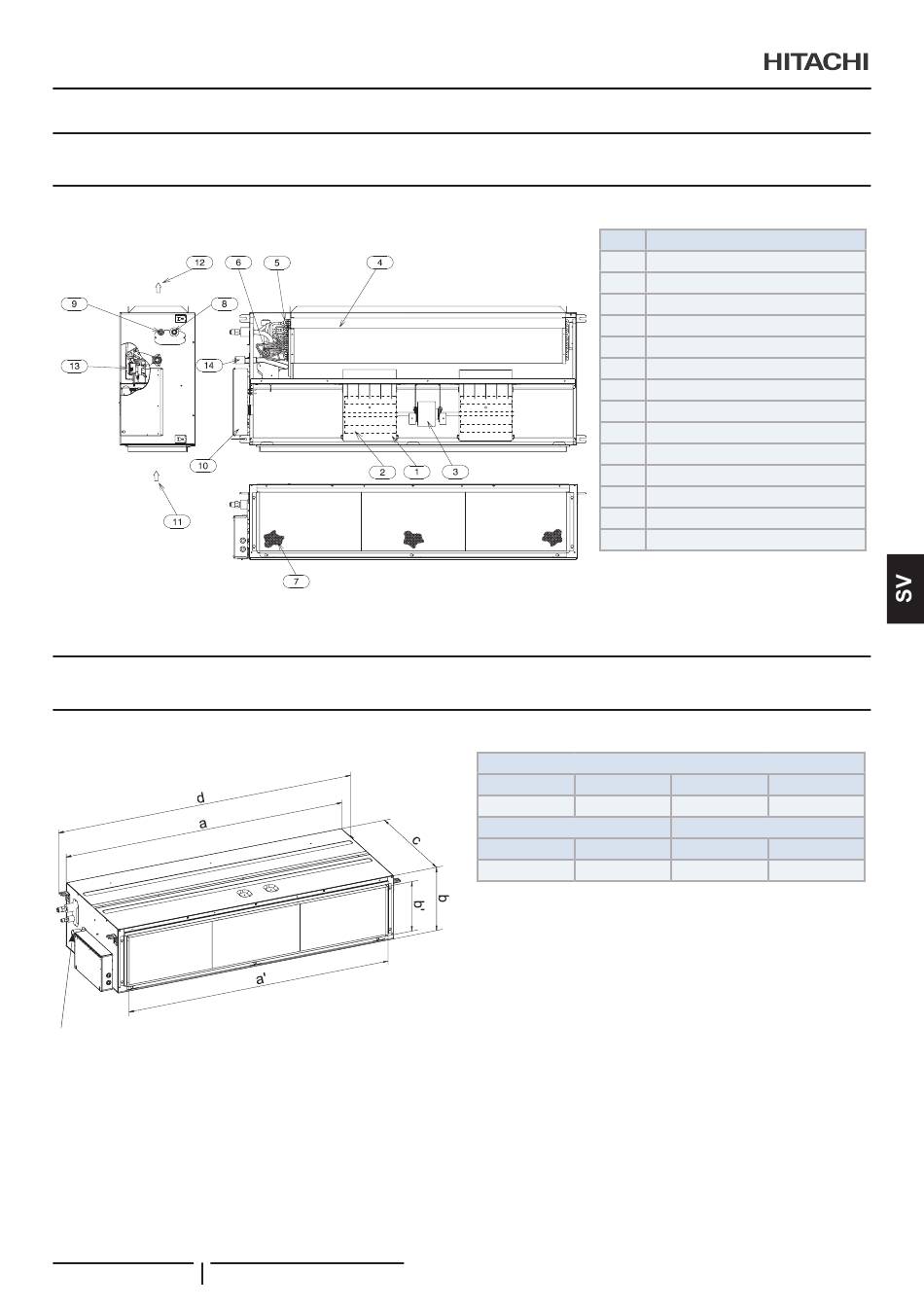

DELARNAS NAMN
2 DELARNAS NAMN
2.1 RPIH-(4.0-6.0)FSRE
3 ALLMÄNA MÅTT
3.1 RPIH-(4.0-6.0)FSRE
Dräneringsrör
115 PMML0529 rev.3 - 07/2021
Nr.
1 Fläktkåpa
2 Fläkt
3 Fläktmotor
4 Värmeväxlare
5 Förgrening
6 Expansionsventil
7 Luftfilter
8 Anslutning för kylgasrör
9 Anslutning för kylvätskerör
10 Elektrisk kontrollåda
11 Luftintag
12 Luftutlopp
13 Dräneringspump
14 Anslutning av dräneringsrör
Mått (mm)
a b
1474 340
Luftutlopp (mm)
a' b'
1249 271
Del
c d
600 1564
Luftintag (mm)
a' b'
1386 276
