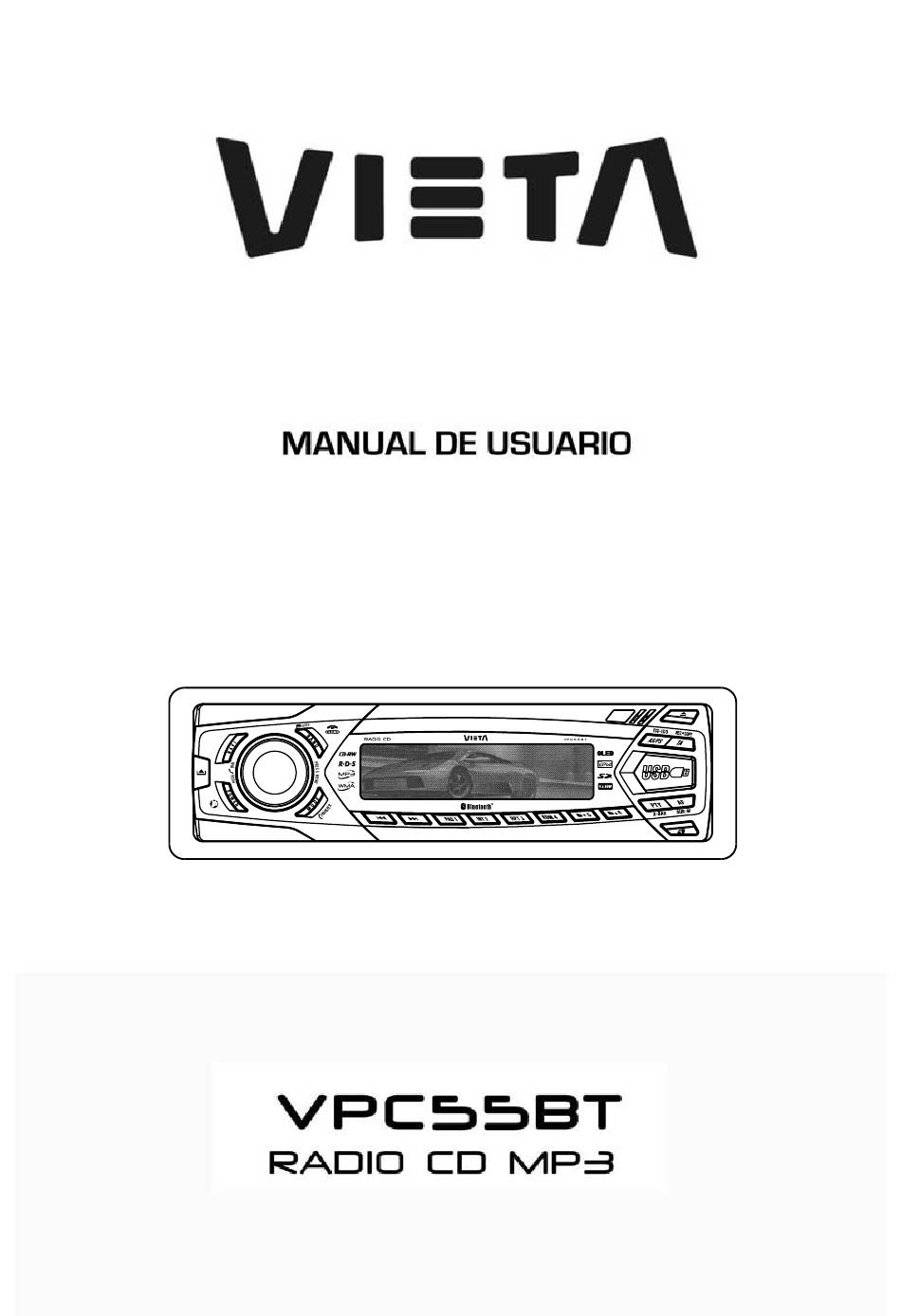

VIETA VPC55BT User Manual

Radio cd mp3
Hide thumbs Also See for VPC55BT:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Table of Contents
loading

Related Manuals for VIETA VPC55BT

Summary of Contents for VIETA VPC55BT

  • Page 3: Notas Sobre Los Discos

    1. NOTA SOBRE LOS DISCOS Condensación de la humedad En días lluviosos o en zonas muy húmedas, la humedad se puede condensar sobre las lentes en el interior de la unidad. Si sucede esto, la unidad no funcionará correctamente. En estos casos, extraiga el CD y espere aproximadamente una hora hasta que la humedad se haya evaporado.

  • Page 4: Instalación

    2. INSTALACIÓN Antes de instalar de forma definitiva la unidad, conecte los cables temporalmente y ase- gúrese de que todo está bien conectado y de que la unidad y el sistema funcionan con normalidad. Utilice únicamente las piezas incluidas con la unidad para garantizar la correcta instala- ción.
  • Page 5 EXTRACCIÓN DE LA UNIDAD a. Marco b. Introduzca los dedos en la ranura en la parte frontal del marco y tire hacia usted para extraer el marco. (Cuando vuelva a instalar el marco, coloque el lateral junto a una ranura hacia abajo y sujételo bien).
  • Page 6 3. PANEL DE CONTROL EXTRAÍBLE (PCE) EXTRACCIÓN DEL PANEL DE CONTROL EXTRAÍBLE (PCE) 1. Desconecte la corriente. 2. Pulse el botón de expulsión del PCE 3. Extraiga el PCE. BOTÓN DE EXTRACCIÓN DEL PANEL COLOCACIÓN DEL PCE 1. Instale el panel primero por el lado derecho, el punto B de la unidad principal debe estar en contacto con el punto A del PCE (tal y como se muestra en el diagrama).

  • Page 7: Diagrama De Cableado

    4. DIAGRAMA DE CABLEADO CABLE DE EXTENSIÓN CONECTOR DE DE ANTENA LA ANTENA FUSIBLE ROJO ENTRADA AUXILIAR LINE IN AMARILLO BLANCO ENGANCHE DE AZUL 20-PIN DE AUDIO/ENERGÍA (Ver figura 1) CABLE RCA A RCA BLANCO (No se suministra) SUBWOOFER SUBWOOFER iPod CABLE RCA A RCA GRIS...
  • Page 8 5. ABRIR/CERRAR PANEL La unidad está equipada con el sistema más avanzado de deslizamiento motorizado comple- tamente lógico. Puede disfrutar de esta tecnología avanzada simplemente pulsando el botón “OPEN” (ABRIR). Lea con atención las siguientes instrucciones de funcionamiento antes de utilizar la unidad.
  • Page 9 6. FUNCIÓN PANEL DE CONTROL FUNCIONES: SISTEMA SINTONIZADOR CD/MP3/WMA Bluetooth iPod Pulsación Pulsación Pulsación Pulsación TECLA Pulsación corta Pulsación larga Pulsación corta Pulsación larga Pulsación larga Pulsación corta corta larga corta larga Silencio Potencia Panel Open & Close Expulsar (Abrir & Cerrar panel) Botón de extracción del panel Menú...

  • Page 10: Funciones Básicas

    7. FUNCIONES BÁSICAS MODO ANIMATRIX En el modo reproducción, pulse el botón “ ” del panel repetidamente para seleccionar el modo de animación de pantalla deseado: BOTÓN LIBERACIÓN DEL PANEL (REL) Pulse este botón para extraer el panel de control. BOTÓN ENCENDIDO (ON)/APAGADO (OFF) (1) Pulse el botón POWER o cualquier otro botón del frontal de la radio (excepto Abrir/Expulsar) para encender la unidad.
  • Page 11 ENTRADA AUXILIAR Conecte el dispositivo exterior a la línea RCA de la toma hembra situada en la parte trasera de la unidad, luego pulse el botón Mode para seleccionar modo Aux. Vuelva a pulsar el botón Mode para salir del modo Aux y seleccionar otro modo. Conecte el dispositivo externo al AUX de la toma hembra AUX IN CARCASA FRONTAL...

  • Page 12: Menú De Audio

    8. FUNCIONAMIENTO DEL MENÚ DEL SISTEMA El usuario puede ajustar la configuración del sistema de esta unidad entrando en el menú del sistema, lea las instrucciones de funcionamiento de cada elemento del menú del sistema que aparece a continuación: Acceso a la lista de funciones del menú del sistema Pulse el botón MENU durante más de 3 segundos para acceder a los elementos del menú...
  • Page 13 Bajo Cuando esté en BASS, el usuario puede usar el botón pista + o - para seleccionar el parámetro de bajos deseado y hacer girar el botón del codificador para cambiar el parámetro deseado: 1. NIVEL: ajuste el nivel de bajos desde -6 a +6. 2.

  • Page 14: Configuración Del Reloj

    Agudos Cuando esté en AGUDOS, el usuario puede usar el botón pista + o - para seleccionar el parámetro deseado de agudos y hacer girar el botón del codificador para cambiar el parámetro deseado: 1. NIVEL: ajuste el nivel de agudos desde -6 a +6. 2.
  • Page 15 Tecla Tono Beep La característica del tono beep permite seleccionar un tono beep audible que se escuchará cada vez que se pulse un botón del panel de esta unidad. “On” es la opción por defecto. Haga girar el botón del codificador para seleccionar la opción “Off”. Programar Vol Esta opción permite configurar el nivel de volumen que tendrá...
  • Page 16 Regional – Seleccionar On/Off REGIONAL “OFF” se visualizará por defecto. Si se selecciona “on”, durante una búsqueda AF o PI, ejecutará estaciones que tengan todos los códigos PI iguales a la estación actual. Si se selecciona “off”, durante una búsqueda AF o PI, se ignorará el código regional en el código PI de formato.
  • Page 18 Sincronización – con dispositivo Bluetooth Esta característica se usa para emparejar el sistema Bluetooth de esta unidad con el teléfono móvil u otro dispositivo Bluetooth. En modo “Pairing”, pulse el botón “MENU” para activar el sincronización. Consulte “EMPAREJAR, CONECTAR Y ELIMINAR UN DISPOSITIVO BLUETOOTH” Consejos para más detalles sobre el funcionamiento de la “SINCRONIZACIÓN”.
  • Page 19 9. FUNCIONAMIENTO DEL SINTONIZADOR (TUNER) BÚSQUEDA LISTA NAVI (NAVI) Usando el método avanzado de búsqueda lista NAVI de esta unidad, el usuario puede pulsar el botón NAVI para acceder al modo BÚSQUEDA NAVI, y luego, hacer girar el botón del codificador para seleccionar la emisora memorizada preconfigurada que desee escuchar.
  • Page 20 10. FUNCIONAMIENTO DEL RDS Funciones del RDS La unidad está dotada de la siguiente función RDS: -AF Alternative Frequencies (Frecuencias alternativas; Búsqueda automática del emisor de señal más fuerte) -CT Clock Time (Fecha y hora) -PI Program identifications (Identificación de la red de emisoras) -PS Program service name (Nombre de la red de emisoras) -PTY Program Type (Tipo de programa) -REG Regional Change (Cambio de Región)
  • Page 21 11. FUNCIONAMIENTO DEL CD/MP3/WMA INSERTE Y EJECUTE EL CD Inserte el CD, con el lado de la etiqueta hacia arriba, con la unidad encendida y el disco comen- zará a reproducirse. Pulse el botón Eject para detener la reproducción del CD y expulsar el CD. Esta unidad no tiene por qué...
  • Page 22 Pueden aparecer en pantalla hasta 200 caracteres en el formato de nombre largo del archivo. Los medios reproducibles en esta unidad tienen las siguientes limitaciones: Número máximo de carpetas anidadas: 8 Número máximo de archivos por disco: 999 Número máximo de archivos por dispositivo: 2.000 Número máximo de carpetas por disco: 255 Los archivos MP3/WMA escritos en otros formatos diferentes a los referidos más arriba pueden no ser reproducidos con éxito y sus nombres de archivo o carpeta pueden no ser visualizados...
  • Page 23 Orden de reproducción de archivos Cuando seleccionamos la reproducción, búsqueda de carpetas, búsqueda de archivos o selec- ción de carpetas, se accede a los archivos o carpetas en el orden en que han sido grabados por el PC writer. A causa de esto, el orden en el que se espera que se reproduzcan puede no coincidir con el orden en el que están siendo realmente reproducidos.
  • Page 24 Reproducción del modo repetición de archivos/carpetas Pulse el botón M3 durante más de 3 segundos durante la reproducción del disco MP3/ WMA para activar la repetición de la reproducción de todos los archivos de la carpeta actual. Continuará con el modo repetición de la carpeta actual hasta que se deshabilite el modo “repeat play”.

  • Page 25: Funcionamiento Del Usb

    12. FUNCIONAMIENTO DEL USB La unidad también es compatible con la Función de Host USB. Puede reproducir formatos de audio MP3 y WMA guardados en la Memoria USB o Reproductor de Música USB. Lea más abajo las instrucciones antes de comenzar a utilizar la Función USB HOST. Insertar y extraer el dispositivo USB Modo cambio a USB HOST Cable de...
  • Page 26 13. FUNCIONAMIENTO DE LA TARJETA DE MEMORIA La unidad es compatible con la reproducción de formatos de audio MP3 y WMA guardados en tarjetas de memoria SD y MMC. Lea las siguientes instrucciones antes de comenzar a manejar la Tarjeta de Memoria. Insertar o retirar una tarjeta SD o MMC de la unidad principal.
  • Page 27 ES-26...
  • Page 28 a. En modo grabación, el FM/iPod/AUX no está activo, como Tune Up / Down (sintoni- zador anterior/siguiente), Preset Memory 1 -6 (memoria presintonizada) etc. b. El Audio permanecerá en modo grabación aunque la function MUTE (silencio) esté activada. c. La Grabación se detendrá automáticamente si la memoria del dispositivo de alma- cenamiento está...
  • Page 29 ES-28...
  • Page 30 Cancelar Grabación 1. Para cancelar la grabación, mantenga pulsado de nuevo el botón COPY / RECORD. La pantalla mos- trará “ “. Las pistas que se hayan grabado de forma incompleta se borrarán. La unidad cancelará la grabación automáticamente si se realiza otra acción y la pista grabada de forma incompleta será...
  • Page 31 ES-30...
  • Page 32 ES-31...
  • Page 33 6. Cuando se complete la transferencia del archivo, la pantalla mostrará “ ” durante unos segundos y reproducirá automáticamente el archivo de música que se ha transfe- rido. El archivo de música transferido se guarda automáticamente como un archivo en la Carpeta “MY_MP3”...
  • Page 34 17. ELIMINACIÓN DE LOS ARCHIVOS DE MÚSICA Puede borrar archivos de la memoria USB o de la Tarjeta de Memoria. Lea a continuación para más detalles sobre esta función: ARCHIVOS MULTIMEDIA QUE PUEDEN ELIMINARSE Memoria USB y Tarjeta de Memoria. Los archivos de música que están en el CD NO PUEDEN SER ELIMINADOS por esta unidad.
  • Page 35 ES-34...

  • Page 36: Administrador De Archivos

    18. ADMINISTRADOR DE ARCHIVOS Sistema avanzado de “Administración de archivos”. El sistema de esta unidad puede ayudarle a organizar todos los archivos de música como un PC. Consulte más abajo el apartado correspon- diente, para saber más: ADMINISTRACIÓN DE LAS CARPETAS Esta unidad creará...

  • Page 37: Funcionamiento Del Ipod

    19. FUNCIONAMIENTO DEL IPOD Esta unidad está equipada con la función iPod Ready que permite al usuario tener un control directo del iPod en la unidad y permite mostrar la información del iPod en la pantalla LCD. Lea más abajo para saber más acerca de esta función. Tabla de compatibilidad con el iPod Esta unidad es compatible con la siguiente versión de software de iPod iPod 1G...

  • Page 38: Búsqueda De Pistas

    Activación del Modo iPod Cuando la unidad fuente esté encendida y el iPod conectado al conector de 30 Pin, pulse el botón mode para cambiar al modo iPod. La unidad comenzará a leer los archivos de música del iPod y comenzará su reproducción de forma automática. Pulse el botón Mode de forma repetida para cambiar a otro modo o volver al modo USB.

  • Page 39: Funcionamiento Del Bluetooth

    20. FUNCIONAMIENTO DEL BLUETOOTH Esta unidad incluye la tecnología bluetooth wireless más avanzada. Lea las instrucciones si- guientes antes de utilizar la función bluetooth disponible en esta unidad: El nombre del dispositivo bluetooth de la unidad es “BT70” por defecto. “BT70” debería mostrarse en el dispositivo conectado / sincronizado. Los perfiles bluetooth compatibles con esta unidad son: (1) HSP(perfil de auriculares) (2) HFP (perfil de manos libres)
  • Page 40 Guía de usuario para el Funcionamiento del BlueTooth Cuando el usuario utilice nuestra UNIDAD PRINCIPAL de Bluetooth, asegúrese de que el teléfono móvil que use tenga / sea compatible con la función de Bluetooth (perfil de Auriculares, Manos Libres o ambos). Antes de que comience a utilizar nuestra UNIDAD PRINCIPAL Bluetooth asegúrese de que se conecta de forma adecuada a su teléfono móvil.
  • Page 41 Lista de Compatibilidad con el Teléfono móvil con bluetooth Esta unidad es compatible con las especificaciones del bluetooth v1.2 o superior, y con los per- files del bluetooth como los auriculares o manos libres. Sin embargo la funcionalidad puede ser limitada debido a alguna especificación de interfaz propia de dichos teléfonos.
  • Page 42 Nokia 8.910 6.600 6.230 7.600 Características Caller ID (Identificador de llamadas) Pairing Pairing (Sincronización de dispositivos) (Sincronización Pairing cancel de dispositivos) (Cancelar asociación) In-Band Ring Tone (Tono de llamada in-band) Ringing Talk (Hablar) (Llamada) Reject (Rechazar) Audio Transfer (Transferencia de audio) Talking Volumen arriba/abajo (Hablando)
  • Page 43 Motorola V600 E398 V501 Características Caller ID (Identificador de llamadas) Pairing Pairing (Sincronización de dispositivos) (Sincronización Pairing cancel de dispositivos) (Cancelar asociación) In-Band Ring Tone (Tono de llamada in-band) Ringing Talk (Hablar) (Llamada) Reject (Rechazar) Audio Transfer (Transferencia de audio) Talking Volumen arriba/abajo (Hablando)
  • Page 44 Siemens & BenQ Características Caller ID (Identificador de llamadas) Pairing Pairing (Sincronización de dispositivos) (Sincronización Pairing cancel de dispositivos) (Cancelar asociación) In-Band Ring Tone (Tono de llamada in-band) Ringing Talk (Hablar) (Llamada) Reject (Rechazar) Audio Transfer (Transferencia de audio) Talking Volumen arriba/abajo (Hablando) Hang up (Colgar)
  • Page 45 Samsung & LG D508 D528 K G320 Características Caller ID (Identificador de llamadas) Pairing Pairing (Sincronización de dispositivos) (Sincronización Pairing cancel de dispositivos) (Cancelar asociación) In-Band Ring Tone (Tono de llamada in-band) Ringing Talk (Hablar) (Llamada) Reject (Rechazar) Audio Transfer (Transferencia de audio) Talking Volumen arriba/abajo...
  • Page 46 Responder una llamada entrante Tecla de función de panel Función Bluetooth Manos Libres -Acceda al modo entrada de números de teléfono MENÚ DEL SISTEMA -En este modo, utilice el teclado numérico para intro- Botón de control de volumen ducir los números -En una llamada entrante utilice BAND (BANDA) -En el modo de entrada de números de teléfono edite...
  • Page 47 Sincronización, conexión y desconexión de un dispositivo bluetooth Cuando se conectan dispositivos bluetooth por primera vez a esta unidad, es necesario un registro, denominado “sincronización”. Este registro (sincronización) es necesario solamente la primera vez, ya que, en adelante, esta unidad y el resto de dispositivos se reconocerán automáticamente.
  • Page 48 Método 2-Búsqueda de esta unidad para sincronizar “desde otro dispositivo bluetooth”. Ponga el dispositivo bluetooth que se vaya a sincronizar con esta unidad en el modo “búsqueda”. a. Para que esta unidad sea detectada por el otro dispositivo, el modo “VISIBILITY” (vi- sibilidad) del MENÚ...
  • Page 49 Si el icono del bluetooth “ ” desaparece de la pantalla, significa que la conectividad Consejos del dispositivo Bluetooth con esta unidad se ha perdido. Con algunos modelos de teléfono móvil, después de que se haya activado el modo trans- ferencia y que la llamada se haya transferido al teléfono móvil, la conectividad con esta unidad se pierde.
  • Page 50 Uso del manos libres para llamar Responder una llamada entrante El usuario puede pulsar el botón “ENTER” (MENU) o “MODE” para responder / aceptar la llamada. Cuando hay una llamada entrante, el sonido del tono de llamada sale desde el altavoz del coche, y el número de la persona que llama se mostrará...
  • Page 51 d. Durante el modo conversación, si la pantalla está deshabilitada, la unidad continuará la con- versación incluso aunque la pantalla esté desconectada. Al terminar la conversación, el usuario puede pulsar el botón “CLEAR” para apagar la unidad. Para activar el modo privado de conversación (modo de transferencia de llamada entrante): Durante el modo conversación, el usuario puede mantener pulsado el botón “TRANSFER”...
  • Page 52 Configuración del nivel del tono de llamada Esta unidad permite al usuario configurar el volumen del tono de llamada entrante para los al- tavoces. La configuración de fábrica es “20”. El usuario puede ajustar el nivel de volumen en el MENU de Bluetooth –...
  • Page 53 Bluetooth Audio Streaming A2DP (Perfil de distribución de audio avanzado) El usuario puede escuchar archivos de música de un dispositivo de audio en esta unidad si el dispositivo de audio es compatible con el perfil de distribución de audio avanzado (A2DP) de tecnología bluetooth.
  • Page 54 Funcionamiento de un dispositivo de audio con esta unidad AVRCP (perfil de control remoto de audio y vídeo) Esta unidad puede realizar las siguientes operaciones con el dispositivo de audio conectado, lo cual es compatible con el AVRCP (perfil de control remoto de audio y vídeo) y sólo si el dispositivo de audio es compatible con el AVRCP: Iniciar la reproducción –...
  • Page 55 Descarga de archivos de música por bluetooth (OPP) Gracias a la tecnología bluetooth inalámbrica más avanzada, el usuario puede transferir sin ne- cesidad de cables archivos de música y descargarlos a un dispositivo USB, tarjeta de memoria o memoria flash incorporada de esta unidad. Lea las instrucciones que aparecen a continuación antes de utilizar la función de descarga de archivos de música mediante bluetooth de esta unidad.
  • Page 56 a. Asegúrese de mantener el dispositivo Bluetooth que se va a sincronizar en un radio de 2 metros desde esta unidad durante la descarga de archivos de música. b. Si no está disponible ningún dispositivo de almacenamiento en la unidad, como una memory stick USB, tarjeta de memoria , al girar el botón del codifica-dor no se mostrará...
  • Page 57 Reproducción de los archivos descargados a esta unidad El usuario puede escuchar los archivos de música descargados cambiando el modo al dispo- sitivo de almacenamiento y buscando en la carpeta de música “MY_BT”. Esta unidad creará automáticamente un nombre para la carpeta de música (“MY_BT” – Mis archivos bluetooth) del dispositivo de almacenamiento para guardar todos los archivos de música descargados desde el dispositivo bluetooth.
  • Page 58 ES-57...

  • Page 59: Especificaciones

    23.ESPECIFICACIONES REPRODUCTOR DE CD Sistema Sistema de audio del CD Disco compatible Frecuencia de muestreo 44,1KHz Nº de bits de cuantificación 1 bit Frecuencia 5-20.000Hz Número de canales 2 estéreo Ratio S/N 70dB SECCIÓN DE MEDIOS Puerto USB Puerto 1.1 compatible con 2.0 Tarjera de memoria SD y MMC (32MB hasta 2GB) .Sistema de archivos compatible...

  • Page 60: Resolución De Problemas

    24. RESOLUCIÓN DE PROBLEMAS Antes de examinar la lista de verificación, verifique las conexiones del cableado. Si cualquiera de los problemas persiste después de comprobar la lista, consulte al distribuidor más cercano. Síntoma Causa Solución No hay corriente El contacto no está encendido. Si el suministro eléctrico está...

  • Page 62: Note Of Discs

    NOTE OF DISCS MOISTURE CONDENSATION On a rainy day or in a very damp area, moisture may condense on the lenses inside the unit. Should this occur, the unit will not operate properly. In such a case, remove the disc and wait for about an hour until the moisture has evaporated.
  • Page 64 Removing the unit a. Frame b. Insert fingers into the groove in the front of frame and pull out to remove the frame. (When re-attaching the frame, point the side with a groove down wards and attach it.) c. Insert the levers supplied with the unit into the grooves at both sides of the unit as shown in figure until they click.

  • Page 65: Detachable Control Panel (D.c.p .)

    3. DETACHABLE CONTROL PANEL (D.C.P .) Removing The Detachable Control Panel (D.C.P .). 1. Turn the power off 2. Press the D.C.P . release button 3. Remove the D.C.P . PANEL RELEASE BUTTON Attaching the DCP 1. Attach the panel at the right side first, with point B on the main unit touching point A on the D.C.P .

  • Page 66: Wiring Diagram

    4. WIRING DIAGRAM ANTENNA ANTENNA EXTENDER JACK CABLE FUSE AUX LINE IN YELLOW WHITE 20-PIN BLUE AUDIO/POWER HARNESS (See Figure 1) RCA-TO-RCA CABLES WHITE (not supplied) SUB WOOFER WOOFER iPod RCA-TO-RCA CABLES WHITE (not supplied) GREY REAR LINE OUT WHITE BLACK FRONT LINE OUT WARNING Connecting the ISO Connector...
  • Page 67 5. PANEL OPEN/CLOSE OPERATION This unit is equipped with the most advanced full logic motorized slide down system. You can enjoy this advance technology with just a single press of the “OPEN” button Please read carefully the following operation instruction before operating the unit. OPEN / CLOSE THE PANEL Press the Open button to slide down (open) a closed panel or to slide up (close) an opened panel.

  • Page 68: Control Panel Function

    6. CONTROL PANEL FUNCTION OPERATIONS: SYSTEM TUNER CD/M P3/W MA Blu e Tooth iP od Short Long Short Long Short Long Short Long Short Long Press Press Press Press Press Press Press Press Press Press Mute Power Panel Open & Close Eject Panel release button Ph on e...

  • Page 69: Basic Operations

    7. BASIC OPERATIONS ANIMATRIX MODE Under playback mode, pressing the “ ” button on the panel repeatedly to select the favor animation display mode: > > > > > PANEL RELEASE BUTTON (REL) Press this button to remove the control panel. POWER ON/OFF BUTTON ( Press POWER button or any other button on the front of the radio (except Open/Eject) to turn the unit on.
  • Page 70 AUX INPUT Connect the external device to the RCA line in jack located at the rear of the unit , then press Mode button to select Aux mode. Press Mode Button again to exit Aux Mode and select other mode. Connect the external device to AUX in jack located on the AUX IN FRONT CABINET...

  • Page 71: System Menu Operation

    8.SYSTEM MENU OPERATION User can adjust the system setting in this unit by entering into the system menu, please read the below details operation for each system menu items: Access into System Menu Function List Long press the MENU button for more than 3 seconds to access into the system menu items.
  • Page 72 Bass When in BASS, user can use the track up or down button to select the desired bass parameter and rotate the encoder knob to change the desired parameter: 1. LEVEL: adjust the bass level from -6 to +6. 2. C.FREQ: adjust the bass center frequency as 60Hz, 80Hz, 100Hz, or 200Hz. 3.

  • Page 73: System Function Menu

    Treble When in TREBLE, user can use the track up or down button to select the desired TREBLE parameter and rotate the encoder knob to change the desired parameter: 1. LEVEL: adjust the Treble level from -6 to +6. 2. C.FREQ: adjust the Treble center frequency (C.FREQ) as10KHz, 12.5KHz, 15KHz, or 17.5KHz.
  • Page 74 Key Beep Tone The beep tone feature allows the selection of an audible beep tone to be heard each time any button is being pressed on the panel of this unit. "On" is the default. Rotate the encoder knob to select the "Off" option. Program Vol This option allows the setting of the volume level of this unit will automatically assume when first turned on.

  • Page 75: Display Setting Menu

    Regional- On/Off selection REGIONAL “OFF” will be displayed by default. If “on” is selected, then during an AF search or PI seek, it will implement to station which have all the PI codes which are the same as the current station. If “off” is selected, then during an AF search or PI seek the regional code in the format PI code will be ignored.
  • Page 77 Paring – with Bluetooth device This feature is used for the pairing of this unit's Bluetooth system to mobile phone or other Blue tooth device. Under the “Pairing” mode, press the “MENU” button to activate the Pairing. Tips Please refer to “PAIRING, CONNECTING AND DELETING WITH A BLUETOOTH DEVICE”...

  • Page 78: Tuner Operation

    9. TUNER OPERATION NAVI LIST SEARCH ( NAVI ) Using the advance NAVI list search method on this unit, user can press he NAVI button access into the NAVI SEARCH mode, then rotate the encoder knob to select the desired preset memory station to listen.

  • Page 79: Rds Operation

    10. RDS OPERATION RDS functions The unit is equipped with the following RDS function: - AF Alternative Frequencies - CT Clock Time - PI Program identifications - PS Program service name - PTY Program Type - REG Regional Change - TA Traffic Announcement - TP Traffic program AF Function By pressing AF button <...
  • Page 80 BR - 20...
  • Page 81 Up to 200 characters can be displayed in the long file name format. The media reproducible on this unit has the following limitations: Maximum number of nested folders: 8 Maximum number of files per disc: 999 Maximum number of files per media device: 2000 Maximum number of folders per disc: 255 MP3/WMA written in the formats other than the above may not be successfully played and their file names or folder names may not be properly displayed.
  • Page 82 Files Playing Order When selected for play, Folder Search, File Search or Folder Select, files and folders are accessed in the order in which they were written by the PC writer. Because of this, the order in which they are expected to be played may not match the order in which they are actually played.
  • Page 83 File/folder Repeat Play Press M3 button more than 3 seconds during playing MP3/WMA disc for “repeat play” all files of the current folder. And keep on repeat playing the current folder until “repeat play” is disabled. To disable current folder “repeat play”, long press M3 button more than 3 seconds Press M3 button less than 3 seconds to “repeat play”...

  • Page 84: Usb Operation

    12. USB OPERATION The unit can support USB Host Function. It can playback MP3 and WMA Audio format which are stored into USB Memory Stick or USB interface Music Player. Please read below before you start the operation of USB HOST Function. Inserting and Removing USB Drive Mini USB big USB...

  • Page 85: Memory Card Operation

    13. MEMORY CARD OPERATION The unit can support playback MP3 and WMA Audio format which are stored into SD and MMC Memory Card . Please read below before you start the operation of Memory Card. Inserting and Removing a SD or MMC card on the main unit Face Click Insert the Memory Card...
  • Page 86 BR - 26...
  • Page 87 a. Under recording mode, all the FM/iPod/AUX operation is not functional, like Tune Up / Down , Preset Memory 1 -6 etc. b. The Audio will remain in recording mode even MUTE function is activated. c. The Recording will automatically stop if the storage device memory is full. Tips Record Quality- The unit have TWO record quality mode, Standard &...
  • Page 88 BR - 28...
  • Page 89 WARNING: 1. Never remove the USB Stick while recording to USB Stick. It may damage the USB Stick and sometimes will caused the unit system lock up. 2. This is not recommend to insert USB stick while recording is under progress to other storage device.
  • Page 90 BR - 30...
  • Page 91 Under transferring mode, All the MP3/WMA operation is not functional, like file up / down, Repeat, Random, and Intro etc. The audio will remain recording by the unit system even MUTE function is activated The Transferring will automatically stop if the storage device memory is less than 2MB WARNING: 1.
  • Page 92 BR - 32...

  • Page 93: Files Manager

    18. FILES MANAGER The advance “File Management.” System of this unit can help to well you organize all the music files just like a PC . Please read below for details: FOLDERS MANAGEMENT This unit will automatically self-create the below default folders onto any USB /SD / MMC media device, once these devices are inserted into the unit.

  • Page 94: Ipod Operation

    19. iPod OPERATION This unit is equipped with iPod Ready function which allow end user to have direct control of the iPod on the unit and display iPod song information on the unit's LCD display. Please read below for more details operation. iPod Compatibility Chart This unit is support following iPod software version iPod 1G...
  • Page 95 Switch to iPod Mode When the Head unit is power on and iPod is connected to the 30 pin connector, press the mode button to change to iPod mode and the then starts Reading the music files contained in the iPod and the playback will automatically start. Press Mode button repeatedly to change to other modes or switch back to iPod mode.
  • Page 96 BR - 36...
  • Page 97 User Guide For Blue Tooth Operation 1. When user use our Blue tooth HEAD UNIT, please make sure the mobile phone you use must / does support Blue tooth functions (Headset or Handsfree profiles or both). 2. Before you start to use our Bluetooth HEAD UNIT, please make sure complete pairing with your mobile phone first.
  • Page 98 Bluetooth Mobile Phone Compatibility List This unit can support bluetooth specification v1.2 or higher, and compatible with bluetooth profiles such as handsfree or headset profiles. however the functionality may be limited due to some phones' own dedicated interfacing specification. This list is only updated to the time this list is being printed. This list gives an example of bluetooth mobile phone available on the market, if your bluetooth mobile phone is not on the list, please try it out in practice or try your phone at the local dealer or consult with the local dealer in case it is not mentioned in the list.
  • Page 99 Nokia 8910 6600 6230 7600 Features Caller ID Pairing Pairing Pairing cancel In-Band Ring Tone Ringing Talk Reject Audio Transfer Talking Volume up/down Hang up Audio Transfer Dialing Volume up/down Redial last call 6230i 7380 6111 Features Caller ID Pairing Pairing Pairing cancel In-Band Ring Tone...
  • Page 100 Motorola E398 V600 V501 Features Caller ID Pairing Pairing Pairing cancel In-Band Ring Tone Ringing Talk Reject Audio Transfer Talking Volume up/down Hang up Audio Transfer Dialing Volume up/down Redial last call Panasonic & Sharp Panasonic X88 GX-T15 GX-T71 Features Caller ID Pairing Pairing...
  • Page 101 Siemens & BenQ Features Caller ID Pairing Pairing Pairing cancel In-Band Ring Tone Ringing Talk Reject Audio Transfer Talking Volume up/down Hang up Audio Transfer Dialing Volume up/down Redial last call Dopod & MIO & Blackberry A700 8700 Features Caller ID Pairing Pairing Pairing cancel...
  • Page 102 Samsung & LG D528 KG320 D508 Features Caller ID Pairing Pairing Pairing cancel In-Band Ring Tone Ringing Talk Reject Audio Transfer Talking Volume up/down Hang up Audio Transfer Dialing Volume up/down Redial last call BR - 42...

  • Page 103: Answering An Incoming Call

    Answering An Incoming Call Panel Function Button Blue Tooth Hand Free Function - Enter phone number input mode SYSTEM MENU - Under phone number input mode Encoder volume Knob Use as numeric input - Under an incoming call use as reject call BAND - Under phone number input mode use as edit number.
  • Page 104 Pairing, Connecting And Deleting With A Bluetooth Device When connecting Bluetooth devices at the first time with this unit, a mutual registration is required, this is called “Pairing”. This registration (Pairing) is required only at the first time, as this unit and the other devices will recognize each other automatically from the next time.
  • Page 105 Method 2-Searching this unit for Pairing “from a other Bluetooth Device ”. (1) Set the other Bluetooth device which need to be paired with this unit into “Searching” mode . a. To allow this unit searching by the other device, the “VISIBILITY” in the MENU of BT must be set to “SHOW”.
  • Page 106 If the Bluetooth icon disappears from the display, it means the Tips connectivity of the Bluetooth device with this unit is lost. (2) Some models of mobile phone after the call transfer mode is activated, and call is transferred to the Mobile Phone, the connectivity will be lost with this unit. (3) User has paired with more than one Bluetooth devices in the list, and want to reconnect with one of them again.

  • Page 107: Ending A Call

    Hands-Free Phoning Answering An Incoming Call User can press the “ENTER” (MENU) button or “MODE” button to answer / accept the incoming call. (1) When there is an incoming call, the ring tone is output from the car speaker, and the caller number will be shown on the display.

  • Page 108: Auto Answer Mode

    d. During the talking mode, if the Ignition is being turned off, the unit will keep the conversation even if the Ignition is Switched off. After the conversation is finished, user can press the “CLEAR” button to switch off the unit. To Activate The Privacy Talking Mode (Incoming Call Transfer Mode) During the talking mode, user can LONG press the “TRANSFER”...
  • Page 109 To Set The Incoming Ring Tone Level This unit allows the user to preset the most suitable incoming call ringing volume level from the car speakers. The factory default is set at '20'. User can adjust the volume level in the MENU of BT – PHONE VOLUME Please refer to MENU Operation for more details of how to access into and operates the MENU of BT –...
  • Page 110 Bluetooth Audio Streaming A2DP (Advanced Audio Distribution Profile) User can listen to music files on an audio device on this unit if the audio device supports A2DP (Advanced Audio Distribution Profile) of Bluetooth Technology. Please read the below instruction before operating the Bluetooth Audio streaming function on this unit.
  • Page 111 Operating an audio device with this unit AVRCP ( Audio Video Remote Control Profile ) This unit can perform the following operations with the connecting Audio device which supports AVRCP (Audio Video Remote Control Profile) & only if the Audio device does support AVRCP.
  • Page 112 BR - 52...
  • Page 113 BR - 53...
  • Page 114 Hands Free Phoning Is Not Supported While Music File Download If the download Bluetooth device is a Hand Phone with HFP (Hands free profile) & connected to this unit, during the file download, all the hands free function are NOT SUPPORTED at this moment, the Bluetooth hands free will automatically RESUME only after the file download is completed.

  • Page 115: Remote Function

    21. REMOTE FUNCTION OPERATIONS: SYSTEM TUNER CD/M P3/W MA Blu e Tooth iP od Short Long Short Long Short Long Short Long Short Long Press Press Press Press Press Press Press Press Press Press Power Panel Open & Close Eject NAVI Ca ll Mode...

  • Page 116: Specifications

    23.SPECIFICATIONS CD PLAYER Compact disc audio system System Compact disc Usable disc 44.1KHz Sampling frequency 1bit No of quantization bits 5-20,000Hz Frequency 2 stereo Number of channels 70dB S/N Ratio MEDIA SECTION USB Host Host 1.1 compatibles 2.0 Memory Card SD and MMC (32MB up to 2GB) Nand Flash 1GB Built-in Flash Memory...

  • Page 117: Troubleshooting

    24.TROUBLE SHOOTING Before going through the check list, check wiring connection. If any of the problems persist after check list has been made, consult your nearest service dealer. Symptom Cause Solution The car ignition is not on. No power If the power supply is properly connected to the car accessory terminal, switch the ignition key to “ACC”...
