GE Current EconoLED WLPCK Series Installation Manual page 2

Serie WLPCK / WLPCK series

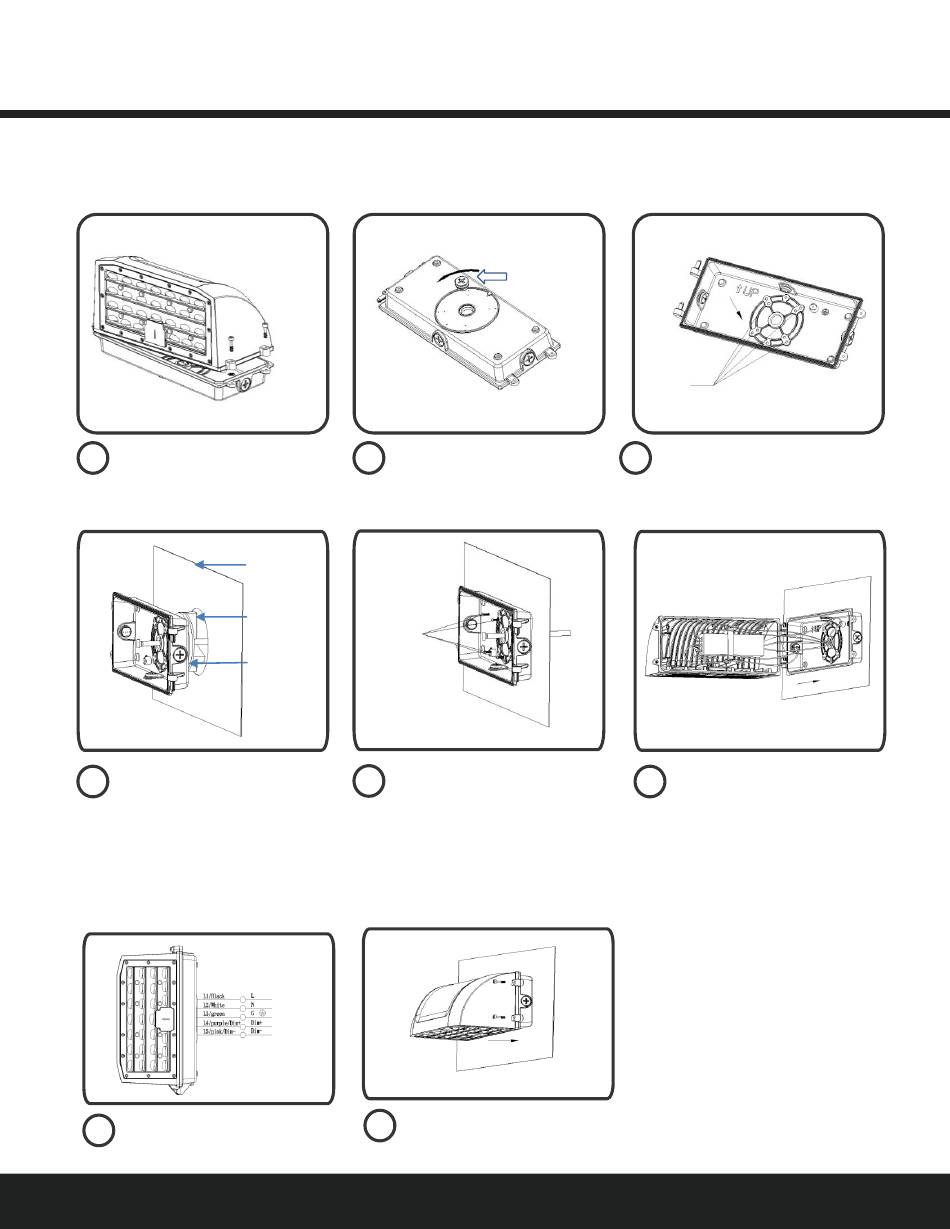

Pasos de Instalación / Installation Steps
Front Housing/
Carcasa delantera
1
Afloje los tornillos para quitar
la tapa trasera para el montaje.
Loosen screws to remove back
cover for mounting.
4
Pase los cables de suministro
provenientes de la caja de
conexiones hacia la tapa trasera
de la luminaria, no olvide
colocar el empaque contra agua.
Pull the junction box supply
wires into fixture back cover,
don't miss the water pad.
7
Diagrama de conexión.
Wiring diagram.
Screws/
Tornillo
Back Cover/
Backend
2
Retire el tapón roscado.
Remove the screw plug .
Wall / Pared
Junction Box
/ Caja de
Mounting
conexiones
Screws /
Tornillo de
montaje
Water Pad/
Empaque
contra agua
5
Sujete la tapa trasera del
dispositivo apretando los
tornillos de montaje.
Fasten fixture's back cover by
torquing the mounting screws.
Negro
Blanco
Verde
Morado
Rosa
8
Instale la carcasa delantera y compruebe la seguridad del montaje.
Install back front housing. And Checking mounting security.
Guía de instalación
Screw Plug/
Tapón roscado
2
/ Installation Guide
Mounting holes / Agujero de montaje
3
Seleccione los espacios a utilizar
y perfore los agujeros de montaje.
Select the spaces to use and
punch them mounting holes.
6
Conecte los cables de CA y los
cables de atenuación de
acuerdo con el diagrama de
cableado.
Connect AC wires and dimming
wires according to the wiring
diagram.
