Vimar E-way 02741 Instruction Sheet

E-way
02741-02742-02743-02744-02745-02746-02749-02750-02753-02754-02759-02760
Apparecchio di illuminazione di emergenza da parete 230 V~ 50 Hz, batteria
ricaricabile. Completo di lampada.
CARATTERISTICHE.
• Tensione di alimentazione: 230 V~ 50 Hz
• Led verde per segnalare la presenza della tensione di rete e la ricarica della batteria.
• Led giallo per segnalare lo stato di inibizione.
• Funzionamento con batterie ricaricabili al Ni-Cd e al NiMH.
• Dispositivo di ricarica delle batterie a corrente costante.
• Dispositivo di protezione contro la scarica eccessiva della batteria.
• Possibilità di messa in stato di riposo tramite il Comando remoto per modo di riposo 02795 (opzionale).
• Corpo in materiale plastico conforme alle normative vigenti.
• Grado di protezione: IP40
• Classe di isolamento: II .

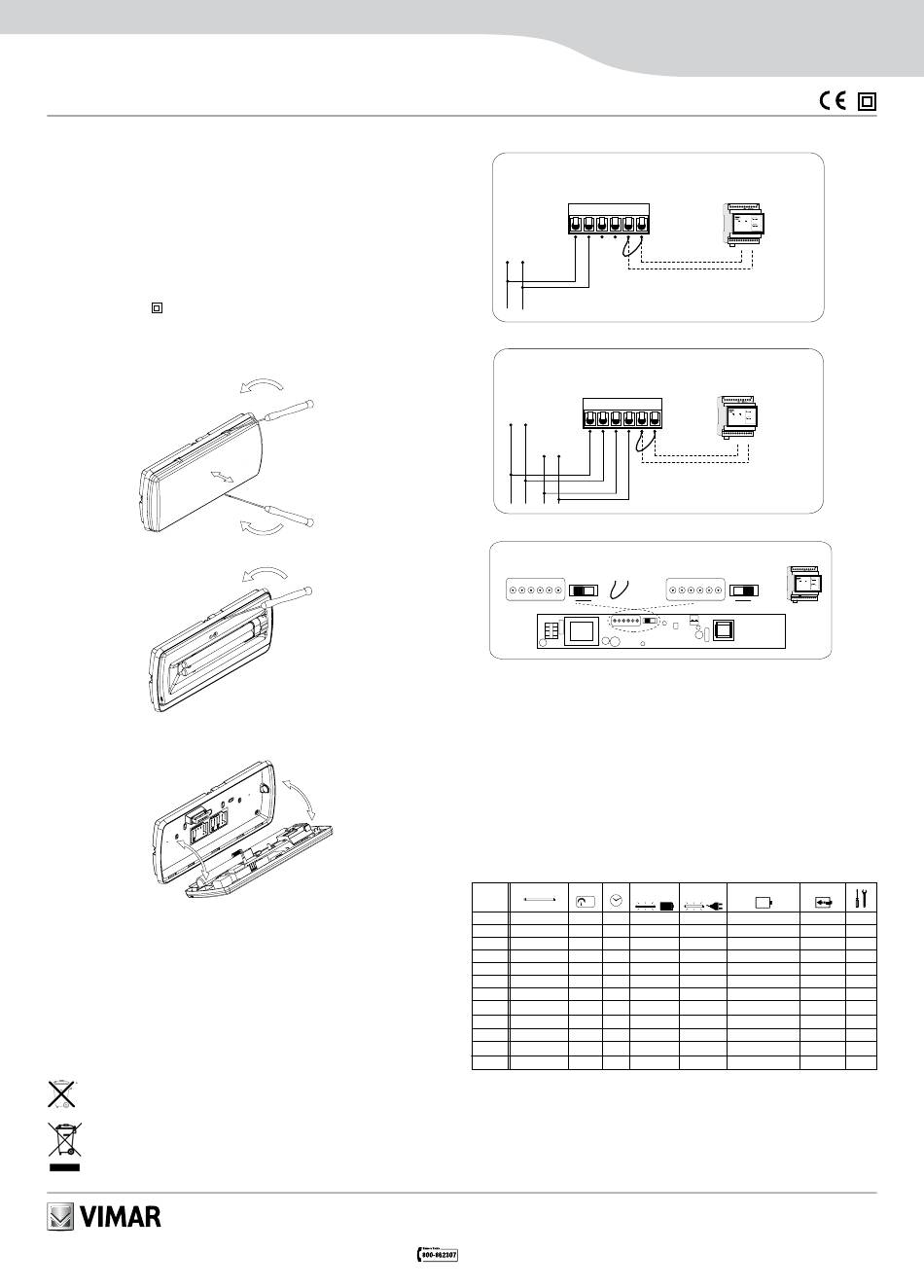

INSTALLAZIONE.
La procedura che segue deve essere effettuata esclusivamente da personale qualificato.
1) Rimuovere il diffusore facendo leva con dei cacciaviti nei punti indicati;
2) Sganciare il riflettore dalla base facendo leva con un cacciavite nel punto indicato;
3) Forare se necessario uno dei tre possibili ingressi laterali per il cavo di alimentazione ed applicare
la base al muro tramite gli appositi fori per il fissaggio;
3.
3.
4) Effettuare i collegamenti illustrati nelle figure 1 oppure 2;
5) Riagganciare il riflettore alla base facendo scattare il dente;
6) Riagganciare il diffusore alla base facendo scattare i denti.
Attenzione: In caso di installazione a parete il prodotto deve essere disposto con i led verso l'alto.
BATTERIE:
La sostituzione delle batterie deve essere effettuata esclusivamente da personale competente.
Sostituire la batteria ogni quattro anni o quando l'autonomia non è più quella nominale.
Il tipo di batteria e la data di produzione sono indicati chiaramente sull'etichetta apposta sulla batteria;
è presente inoltre un apposito spazio che l'installatore deve compilare inserendo la data di attivazione.
Attenzione: Le batterie al Ni-Cd e Ni-MH sono inizialmente scariche e la prima ricarica deve
durare almeno 48h.
ATTENZIONE!
Smaltire le batterie negli appositi cassonetti per la raccolta differenziata.
INFORMAZIONE AGLI UTENTI AI SENSI DELLA DIRETTIVA 2002/96 (RAEE)
Al fine di evitare danni all'ambiente e alla salute umana oltre che di incorrere in sanzioni amministrative, l'apparecchiatura
che riporta questo simbolo dovrà essere smaltita separatamente dai rifiuti urbani ovvero riconsegnata al distributore all'atto
dell'acquisto di una nuova. La raccolta dell'apparecchiatura contrassegnata con il simbolo sopra riportato dovrà avvenire
in conformità alle istruzioni emanate dagli enti territorialmente preposti allo smaltimento dei rifiuti. Per maggiori informazioni
contattare il numero verde 800-862307.
Viale Vicenza, 14 - I 36063 Marostica VI
Tel. +39 0424 488 600 - Fax (Italia) +39 0424 488 188 - Fax (Export) +39 0424 488 709
www.vimar.eu
1.
1.
2.
COLLEGAMENTI
COLLEGAMENTI ELETTRICI
- NON PERMANENTE (SE)
SE SA B A
6 5 4 3 2 1
SE
230V~
50Hz
Collegare sempre la rete SE
Solo se si dispone dell'art. 02795 spostare lo switch sulla scheda come in Fig.3
COLLEGAMENTI ELETTRICI
- PERMANENTE (SA)
SE
SE SA B
230V~ 6 5 4 3 2 1
50Hz
SA
230V~
50Hz
Collegare sempre la rete SE
Solo se si dispone dell'art. 02795 spostare lo
switch sulla scheda come indicato in Fig.3
INIBIZIONE/MODO DI RIPOSO
INIBIZIONE
ponticello
B A
SE SA B A
FUNZIONAMENTO.
• La lampada svolge la funzione di illuminazione di emergenza in caso di mancanza di alimentazione da
rete.
• Al ripristino della tensione di rete la lampada si spegnerà automaticamente ed il led verde si accenderà.
• La ricarica della batteria avviene in modalità continua in presenza della tensione di rete.
SEGNALAZIONI DEI LED.
Led Verde lampeggiante = Ricarica fast
Led Verde acceso fisso = Ricarica di mantenimento
Led Giallo spento = Normale funzionamento
Led Giallo acceso = Lampada inibita
UTILIZZO.
• Permanente (SA): la lampada è sempre accesa (utilizzo tipico per l'illuminazione di segnalazione).
• Non Permanente (SE): la lampada si accende solo quando manca l'alimentazione di rete (utilizzo
tipico per l'illuminazione di emergenza).
FLUSSO (lm) FLUSSO (lm)
LAMPADA POTENZA AUT.
ART.
W
02741 6W - G5 3 1h
02742
6W - G5 3 3h
02743 8W - G5 3 1h
02744 8W - G5 3 3h
02745 11W - 2G7 3 1h
02746 11W - 2G7 3 3h
02753 8W - G5 11 1h
02754 8W - G5 11 3h
02749 24W - 2G11 3 1h
02750 24W - 2G11 3 3h
24W - 2G11 1h
02759 16
02760
24W - 2G11 16 3h
REGOLE DI INSTALLAZIONE.
L'installazione deve essere effettuata con l'osservanza delle disposizioni regolanti l'installazione del
materiale elettrico in vigore nel paese dove i prodotti sono installati.
CONFORMITÀ NORMATIVA.
Direttiva BT. Norme EN 60598-1, EN 60598-2-22, EN 60598-2-2.
Direttiva EMC. Norme EN 61547, EN 61000-3-2, EN 61000-3-3, EN 55015.
Istruzioni
02795
230V~
02795 MODO DI RIPOSO
ON
REST CONTROL
POWER EMERGENCY
STATE (OPZIONALE)
OFF
EMERGENCY
MODE
A B
A B
02795
230V~
A
MODO DI RIPOSO
02795
REST CONTROL ON
POWER EMERGENCY
STATE (OPZIONALE)
OFF
EMERGENCY
MODE
A B
A B
02795
MODO DI RIPOSO
SE SA B A 02795
ON
REST CONTROL
POWER EMERGENCY
STATE
OFF
EMERGENCY
MODE
A B
A B
TIPO BATTERIA RICARICA
SE SA
–
NiCd 6V 0,8Ah
99 12h
–
NiCd 6V 2,5Ah
78 12h
NiCd 6V 0,8Ah
139 – 12h
NiCd 6V 2,5Ah
135 – 12h
NiCd 6V 1,3Ah
195 – 12h
NiMH 6V 3,3Ah
215 – 24h
NiCd 6V 1,3Ah
142 288 12h
NiMH 6V 3,3Ah
143 290 24h
NiCd 6V 1,8Ah
312 12h
NiMH 6V 4Ah
294 24h
NiCd 6V 1,8Ah
284 445
12h
NiMH 6V 4Ah
308 445 24h
49400346A0 02 1010
VIMAR - Marostica - Italy
