AstroAI CZK-3689 User Manual

Smart portable air pump
Hide thumbs Also See for CZK-3689:

Advertisement

Table of Contents

CZK-3689
SMART PORTABLE AIR PUMP
EN
USER MANUAL
JP

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CZK-3689 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for AstroAI CZK-3689

Summary of Contents for AstroAI CZK-3689

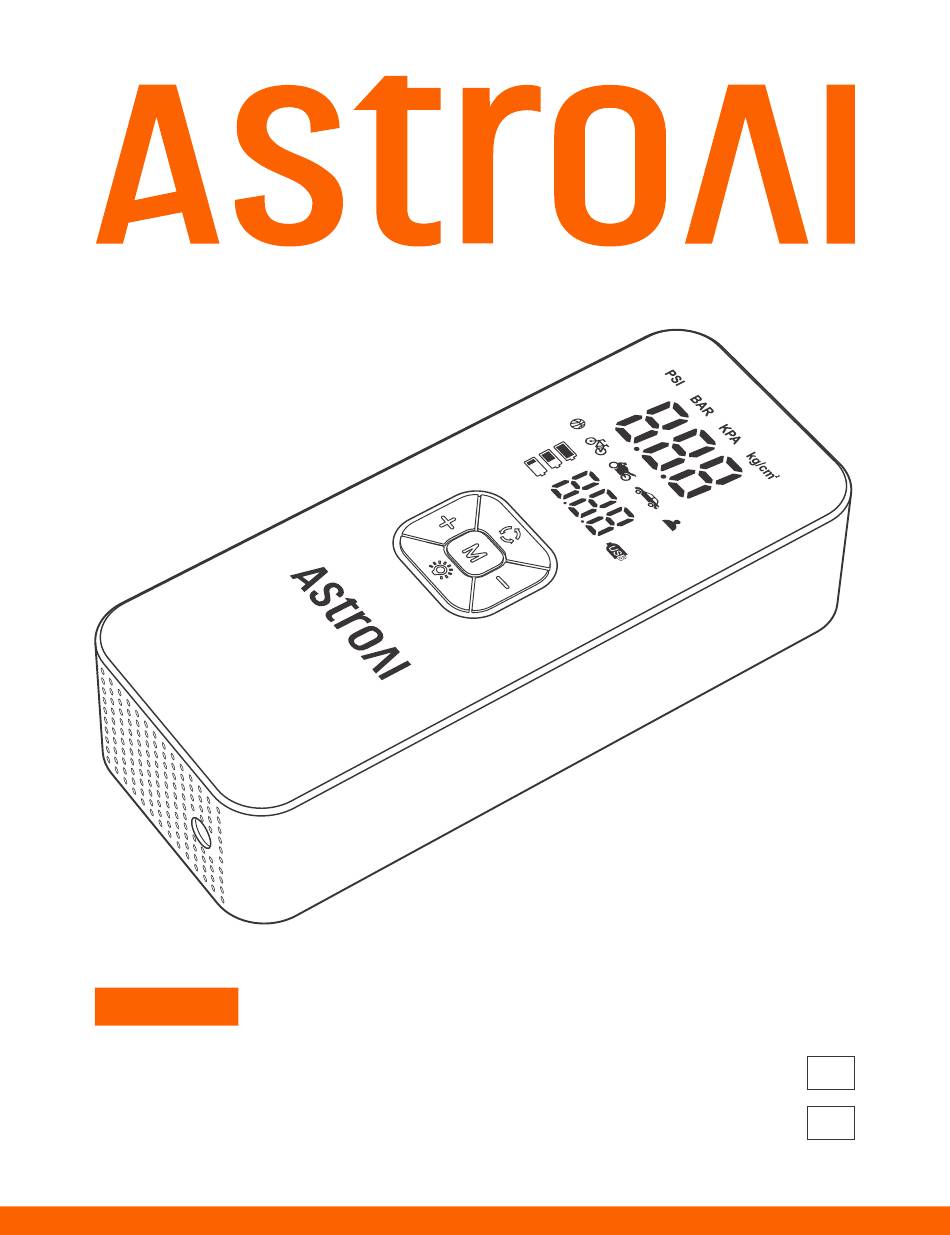

  • Page 1 CZK-3689 SMART PORTABLE AIR PUMP USER MANUAL...
  • Page 3 CATALOGUE English 02 - 11 12 - 20 日本語...
  • Page 4 INTRODUCTION Thank you for purchasing the AstroAI Smart Portable Air Pump. This compact pump is designed to inflate the tires of automobiles, bicycles, motorcycles and various sports equipment, all with easy operation. This versatile pump can also be used as a flashlight and power bank! To achieve the best performance, please read and follow these instructions carefully.
  • Page 5 WARNINGS The product should not be operated without being actively monitored. Do not place the product near flammable or explosive items. Avoid storing the product in excessively humid or dusty environments. Avoid placing the product where it might easily fall. We do not recommend continuously using the product for more than 20 minutes without a cool down period.

  • Page 6: Product Diagram

    PRODUCT DIAGRAM Unit Setting button Current pressure value ‘+’ button Current mode ‘-’ button Battery level Power button Preset pressure value LED button USB output Air hose - 04 -...
  • Page 7 Heat dissipation mesh Air mattress nozzle Cigarette lighter charging port Swim ring nozzle Type-C charging port Needle valve adapter USB output port Fuse LED flashlight Presta adapter Storage bag Extension hose coupling - 05 -...
  • Page 8 USB charging cable Cigarette lighter cable INSTRUCTIONS ELECTRICITY INPUT/ELECTRICITY OUTPUT Use a 5V 2A charger to charge the product. (Purchase separately) We recommend using the included Type-C cable to charge the product. The battery level display： 100%-50%-30% The battery symbol flashes after the device powers on. The battery symbol will illuminate after fully charged.
  • Page 9 SWITCHING UNITS/MODES Press down the settings button to switch between the four units: PSI, BAR, KPa, kg/cm². Press the settings button to switch between the five preset modes: Bicycle, motorcycle, car, basketball, custom mode. PRESET THE PRESSURE VALUE Once the product is on, press the ‘+’ and ‘-’ buttons to slowly adjust the pressure value, or press and hold the ‘+’...

  • Page 10: Troubleshooting

    LED ILLUMINATION While the device is on, press the LED button once to turn on the illumination function. Press the LED button a second time to activate the strobe function. Press the LED button a third time for the SOS emergency light function. Press the LED button a fourth time to turn o the flashlight function.

  • Page 11: Maintenance

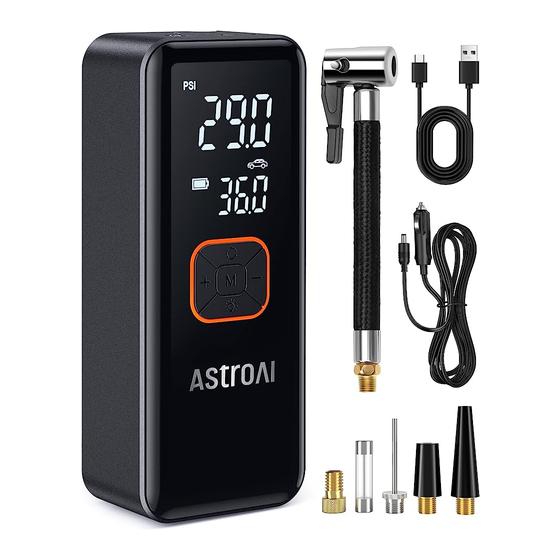

    Keep the product in a dry and cool place.To extend the service life of the battery, charge the product at least once every three months while in storage. PACKAGE INCLUDES Air Mattress Nozzle ×1 AstroAI Smart Portable Air Pump ×1 USB Charging Cable ×1 Presta Adapter ×1 Fuse ×1...

  • Page 12: Specifications

    SPECIFICATIONS Product AstroAI Smart Portable Air Pump Model CZK-3689 Battery 2200mah×3 Power Mode Basketball, Bicycle, Motorcycle, Car, Custom mode Function Inflation, Illumination, Strobe, Power bank 2A (Type-C)、DC 12V Input 1A (USB） Output Dimension 189×77×57mm/7.44×3.03×2.24in RECYCLING You may dispose of the product when its service life has ended, please recycle the recyclable parts according to local guidelines.

  • Page 13: Warranty Period

    WARRANTY PERIOD 2- YEAR LIMITED WARRANTY FROM ASTROAI Each AstroAI Smart Portable Air Pump will be free from defects in material and workmanship. This warranty does not cover damage from neglect, misuse, contamination, alteration, accident, or abnormal conditions of operation or handling. This warranty covers the original purchaser only and is not transferable.
  • Page 14 序文 AstroAI  スマートポータブルエアポンプをご購入いただきありがとうござ います。 本製品は軽量で持ち運びやすく、 操作も簡単で、 小型車、 バイク、 自転車の タイヤやボールなどに空気を入れることができます。 また、 懐中電灯とモバ イルバッテリーとしてもご使用になれます。 本製品をご使用になる前にこのマニュアルをよく読み、 いつでも読み返せ るよう大切に保管してください。 本製品をお気に召していただけますと幸いです。 本製品をご使用になる前にこのマニュアルをよく読み、 いつでも読 み返せるよう大切に保管してください。 - 12 -...
  • Page 15 ご注意 使用中は、 本品から離れないでください。 本品を引火性または爆発性のある物に近づけないでください。 過度な湿気、 砂やほこりの多い場所での保管は避けてください。 落下しや すい場所には置かないでください。 長時間使用すると、 高温になり機器が故障する可能性があります。 20分間 連続使用した後は、 電源を切り15分間冷ますことをお勧めします。 空気を入れた直後はホースの接続口が熱くなっていますので、 少し冷まし てから取り外してください。 本品は作動中およそ82ｄｂの騒音が発生しますので、 ご使用の際は周り の迷惑にならないようご注意ください。 本品を火中に投げ入れたり、 不法投棄したり しないでください。 お子さまのご使用はご遠慮ください。 - 13 -...
  • Page 16 製品図解 圧力単位 設定ボタン 現在の圧力値 圧力値調整(+)ボタン 現在の圧力モード 圧力値調整設定(-)ボタン バッテリー残量 電源ボタン 設定圧力値 LEDボタン USB出力 ホース - 14 -...
  • Page 17 ヒートシンク エアベッ ドノズル シガーソケッ ト充電端子 浮き輪ノズル Type-C充電端子 ニードルアダプター USB出力端子 ヒューズ LED懐中電灯 プレスタアダプター 収納袋 延長ホースコネクター - 15 -...
  • Page 18 USBケーブル シガーソケッ ト用ケーブル 操作手順 充電/給電 充電には5V  2A  電源アダプターのご使用をお勧めします。 （ 別途購入が必 要です） 充電する際は、 付属のType-Cケーブルのご使用をお勧めします。 3種類のバッテリー残量モニター表示 ： 残量100％、 残量50％、 残量30％ 充電を始めると電池マークが点滅します。 充電が完了すると、 電池マーク が点灯します。 充電切れの際に、 車のシガーソケッ トに接続して充電することができます。 シガーソケッ ト充電ケーブルを車のシガーライターソケッ トに、 もう一方 をエアコンプレッサーに接続して充電してください。 電源オン/オフ 「電源ボタン」 を2秒間長押しして、 電源をオンにします。 「電源ボタン」 を2秒間長押しして、 電源をオンにします。 1分30秒以内操作 がない場合、 またはバッテリー残量が少ない場合は、 自動的に電源が切れ ます。...
  • Page 19 単位切り替え/モード切り替え 電源を入れた状態で、 「 設定ボタン」 を長押しすると、 4つの圧力単位が切 り替わります ： PSI、 BAR、 KPA、 kg/cm²。 電源を入れた状態で、 「 設定ボタン」 を短く押すと、 プリセッ トされた５つ のモードが切り替わります ： 自転車、 バイク、 自動車、 バスケッ トボール、 カ スタムモード。 圧力値設定 圧力値の設定は 「＋」 「 -」 ボタンで行います。 電源を入れた状態でボタンを押 してゆっく りと圧力値を調整したり、 長押しして素早く圧力値を調整すること ができます。 希望の圧力値を入力すると、 モニターの値が3回点滅し、 設定完 了となります。...
  • Page 20 LED照明 電源を入れた状態で、 「 LEDボタン」 を1回押すと照明機能が作動します。 「LEDボタン」 を2回押すと、 ストロボ機能が作動します。 「LEDボタン」 を3回押すと、 SOS緊急ライト機能が作動します。 「LEDボタン」 を4回押すと、 照明機能がオフになります。 圧力値測定 電源を入れた状態で、 ホースを填充対象物に接続すると、 対象物の現在の 圧力値が表示されます。 モバイルバッテリー機能 電子機器の充電に対応したUSB出力端子が搭載されています。 トラブルシューティ ング 電源が入らない場合はバッテリー残量をご確認ください。 リチウム電池製 品は使用せず放置していると放電することがあります。 填充速度が遅い場合は、 エアポンプのノズルがタイヤバルブと正しく接続 されているかをご確認ください。 機器の動作や空気の圧縮により発熱するため、 長時間使用すると製品が 熱くなることがあります。 本製品が過熱すると、 内蔵の過熱保護回路が自動的に作動するため、 自 動的に電源が切れたり、 電源が入らなくなったりすることがあります。 しば らく冷ましてからご使用ください。 本製品は作動中に約82dbの騒音が発生しますが、 これは機械構造の作動 によって発生する通常の騒音です。...
  • Page 21 メンテナンス 乾燥した涼しい場所で、 直射日光が当たらないように保管してください。 製品を長くお使いいただくために、 収納袋は常に清潔に保ってください。 本製品はリチウム電池製品のため、 長期間使用しない場合は、 バッテリー 残量が50％〜80％になるように充電してください。 また、 乾燥した涼しい 場所で保管してください。 バッテリーの寿命を延ばすため、 保管中は少な く とも3か月に1回充電してください。 製品仕様 製品名称 スマートポータブルエアポンプ 製品型番 CZK-3689 バッテリー 2200mah×3 電力 モード 自転車、 バイク、 自動車、 バスケッ トボール、 カスタム 機能 空気入れ、 照明、 ストロボ、 モバイルバッテリー 入力 5V      2A (Type-C)、 DC 12V 出力...
  • Page 22 リサイクル 本製品は多くの貴重な材料で製造されていますので、 リサイクル可能な部 分も含まれています。 廃棄される際には、 それぞれの地域のゴミ分別ルール に従ってリサイクルしてください。 保証期間 AstroAI から2年間の安心保証をご提供いたします。 本製品は、 十分な品質管理のもとで製造されています。 過失、 誤用、 汚染、 改造、 事故および不適切な操作や取り扱いによる障害 については、 弊社として保証を負いかねます。 また、 本製品を譲渡された場 合には、 保証の対象外となります。 AstroAIはお客様により良い製品とサービスのご提供をしたいと考えてお ります。 この 製 品にご 不明 な点がある際は、 Ast r o A Iカスタマーサ ポート （support@astroAI.com） までお問い合わせください。 - 20 -...
  • Page 24 Web: www.astroai.com E-mail: support@astroai.com V1.2...
  • Page 25 CZK-3689 SMART PORTABLE AIR PUMP Web: www.astroai.com USER MANUAL E-mail: support@astroai.com V1.2 项目信息 技术规格 1. 印刷内容、字体、字体颜色（和文档一致）符合要求 本设计图纸版权归本公司所有，未经本公司书 2. 表面整洁平整，无褶皱破损、无污渍杂质、无划痕 面同意不得复印。 3. 字体、图案应清晰、正确、无错印、漏印，无油墨污染 产品名称 智能便携式充气泵 尺寸规格 设计人员 Eddy 100*130mm 本图纸应与说明，产品状况，产品结构设计图及有 关图纸协调使用，发现任何差异请立即通知设计师。 物料类型 说明书 印刷颜色 2022.12.08 Pantone 1585C+K 设计日期 重庆麦一科技有限公司 物料版本 V1.2 物料材质...
