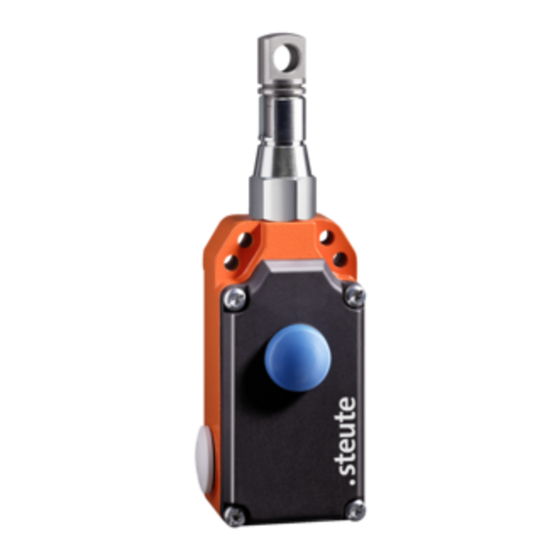

Ex ZS 71 (VD)
Montage- und Anschlussanleitung / Seilzug(-Not)schalter
Mounting and wiring instructions / (Emergency) pull-wire switch
Instructions de montage et de câblage / Arrêt (d'urgence) à câble
Istruzioni di montaggio e collegamento / Interruttore (di emergenza) a fune
Instruções de montagem e instalação / Chave (de emergência) acionada por cabo
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den Maschinenhersteller
geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser Anleitung
maßgeblich.
Lieferumfang
Gerät, Montage- und Anschlussanleitung, Kartonage.
Sicherheitshinweise
=
In diesem Dokument wird das Warndreieck zu-
sammen mit einem Signalwort verwendet, um
auf gefährliche Situationen hinzuweisen.
Die Signalwörter haben folgende Bedeutungen:
HINWEIS
zeigt eine Situation an, die einen
Sachschaden zur Folge haben
könnte.
WARNUNG
zeigt eine Situation an, die den
Tod oder eine schwere Verlet-
zung zur Folge haben könnte.
Bestimmungsgemäßer Gebrauch
=
GEFAHR
Zweckentfremdete Verwendung und explosions-
fähige Einsatzumgebung! Explosionsgefahr! Ver-
brennungsgefahr! Darf nicht in Kategorie 1/Zone 0
und Zone 20 eingesetzt werden. Nur in zulässigen
Kategorien/Zonen einsetzen. Gerät nur entspre-
chend der in dieser Montage- und Anschlussanlei-
tung festgelegten Betriebsbedingungen verwenden.
Gerät nur entsprechend dem in dieser Montage-
und Anschlussanleitung genannten Einsatzzweck
verwenden.
Das Gerät entspricht den Europäischen Normen für den Explosions-
schutz EN IEC 60079-0, EN 60079-1 und EN 60079-31. Es ist für den
Einsatz in explosionsgefährdeten Bereichen der Zonen 1 und 2 sowie
VORSICHT
zeigt eine Situation an, die eine
geringfügige oder mäßige Ver-
letzung zur Folge haben könnte.
GEFAHR
zeigt eine Situation an, die eine
schwere Verletzung oder den
Tod zur Folge hat.
Zonen 21 und 22 nach EN 60079-14 vorgesehen. Die Anforderungen
der EN 60079-14, z.B. in Bezug auf Staubablagerungen und Tempera-
turgrenzen, einhalten. Das Gerät wird an Maschinen und Anlagen ein-
gesetzt, an denen der Schaltbefehl an beliebigen Punkten der Seil-
strecke auszulösen sein muss. Seilzug-Notschalter (VD) lösen einen
Not-Halt-Schaltbefehl aus. Ziehen am vorgespannten Zugseil oder
Seilriss führen die Schaltfunktion aus. Bei Seilzug-Notschaltern (VD)
führt dies außerdem zum Verrasten der Kontakte. Die Rückstellung
kann nur manuell durch Entriegelung mit dem Entriegelungsknopf er-
folgen. Landesspezifische Normen und Richtlinien beachten.
Befestigung und Anschluss
Die Seilzug(-Not)schalter für einseitige Betätigung Ex ZS 71 ... gemäß
Anleitung (siehe »Montage ohne Ausgleichsfeder«, »Montage mit
Ausgleichsfeder«, »Einstellung Schaltnocke«) montieren und das
Seil entsprechend vorspannen.
Zur Erkennung korrekter Montage:
1. Gehäusedeckel entfernen.
2. Schaltnocke durch Seilspannung in Mittelstellung bringen
(Position B).
Besondere Bedingungen und »X«-Kennzeichnung
- Anschlussleitung fest verlegen und vor mechanischer Beschädigung
hinreichend geschützt errichten.
- Wenn der Anschluss im explosionsgefährdeten Bereich liegt:
Anschlussleitung des Geräts in einem Gehäuse anschließen, das
den Anforderungen einer anerkannten Zündschutzart nach
EN IEC 60079-0, Abschnitt 1, entspricht.
Installation, Montage, Demontage
=
GEFAHR
Spannungsführende Teile und explosionsfähige At-
mosphäre. Stromschlaggefahr! Explosionsgefahr!
Gerät vor der Inbetriebnahme auf korrekte Installa-
tion prüfen. Nationale Bestimmungen einhalten.
=
GEFAHR
Spannungsführende Teile. Explosionsfähige Atmo-
sphäre. Stromschlaggefahr! Verbrennungsgefahr!
Anschluss und Abklemmen nur durch qualifiziertes
und autorisiertes Fachpersonal. Anschluss und
Abklemmen nur in nicht-explosionsfähiger
Umgebung.
Vor Anbringen des Zugseils den roten PVC-Mantel im Klemmbereich
vom Seil entfernen (siehe »Montagehinweis Kauschen«)! Da sich bei
Seilzug die Seilkauschen verformen: das Zugseil nach der Montage
mehrmals kräftig ziehen. Anschließend sollte das Seil mit der DU-
PLEX-Klemme oder über die Augenschraube bzw. ein Spannschloss
nachgespannt werden. Die Seilunterstützungen in Abständen von 3 m
montieren. Die Seilunterstützungen sollen in einer Flucht liegen, um
zu große Reibung zu vermeiden und eine einwandfreie Funktion der
Zugfedern zu gewährleisten.
