Nortek Control LINEAR IV200 Quick Installation Manual

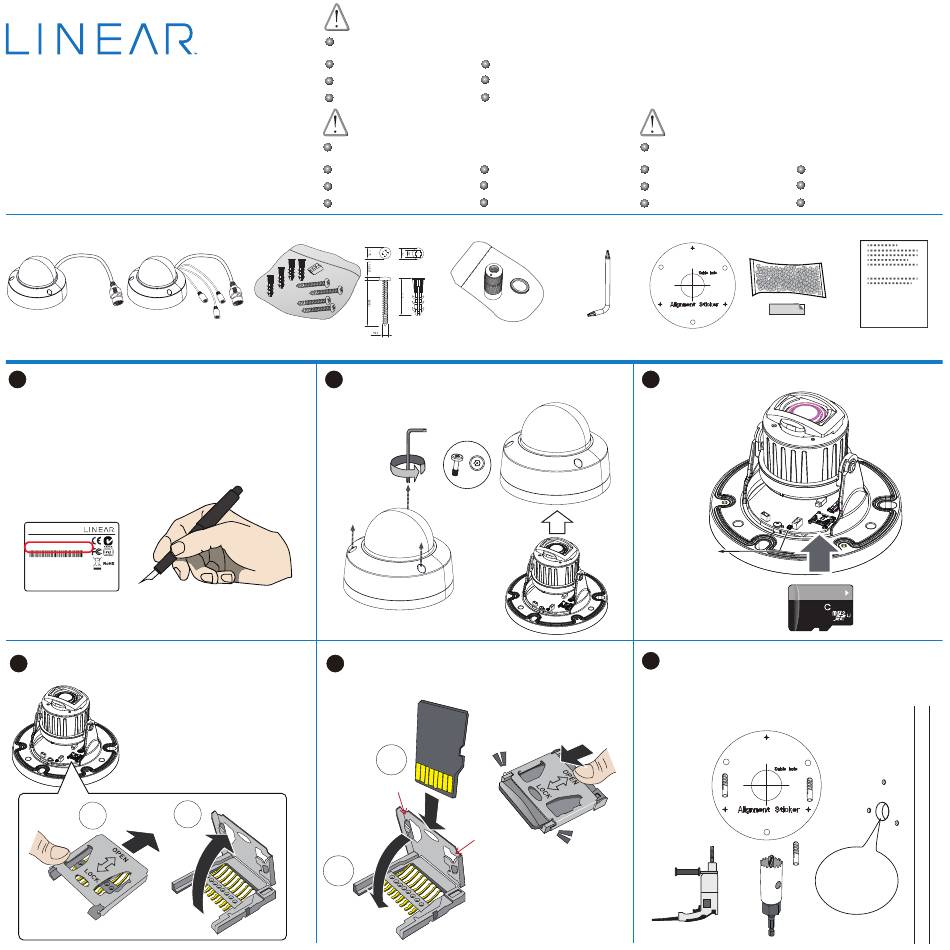

Quick Installation Guide
IV200 / IV400 Motorized Dome
Package Contents / Installation du matériel / Instalación del hardware
IV200 IV400

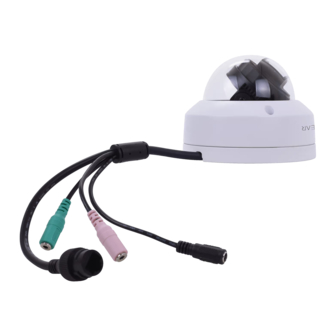

Dome Motorized Lens Camera
If mounting the camera prior to initial setup with the
1
NVR, it is a recommended to record the following
information:
1. Model number
2. MAC address
3. Mounting location on the facility
Network Camera
Model No: XXXXXX
MAC: 0002D14BAD55
This device complies with part 15 of the FCC Rules. Operation is subject to
the following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference
that may cause undesired operation.
Pat. 6,930,709 Made in Taiwan
Open the SD card socket shell by pushing it backward,
3-1
towards the OPEN position.
2
1

Warning Before Installation

The product must be installed and protected in a location that is not easily accessible, and is away from impacts or
heavy vibration. For example, at the location where the surveillance cameras are looking down or installed at high
positions such as on a wall, or at least 3 meters above the ground.
The product should be used in compliance with local
laws and regulations.
Do not install the product on an unstable mount or
surface.
Do not disassemble the camera or perform maintenance
task when power is connected.
Avertissement avant installation
Le produit doit être installé et protégé dans un endroit difficilement accessible, à l'abri des chocs et des vibrations
importantes. Par exemple, à l'endroit où les caméras de surveillance sont dirigées vers le bas ou installées à des
endroits élevés, par exemple sur un poteau, un mur ou au moins à 3 mètres du sol.
Le produit doit être utilisé conformément aux lois et
réglementations locales.
Ne pas installer le produit sur un support ou une surface
instable.
Ne démontez pas la caméra et n'effectuez pas de
travaux de maintenance lorsque celle-ci est sous tension.
M4 X 25 1"
M2.5 X 8
unit: mm
4 5
Mounting Hardware RJ45 Connector Cover
Use the T10 wrench to loosen the retention screws and
2
remove the top cover.
T10
Insert an SD card into the grooves on the outer shell.
3-2
Press the outer shell down. Slide the outer shell towards
the LOCK position. The shell should snap into place.
Gold fingers
facing downward
1
2
Before installation, the product should be stored in a
dry and ventilated environment.
Use only accessories that comply with the technical
specifications of the product.
Please contact LINEAR'S certified dealers for power
adapters.
El producto debe instalarse y protegerse en un lugar que no sea fácilmente accesible y donde no se someta a
impactos o fuertes vibraciones. Por ejemplo, en el lugar donde las cámaras de vigilancia miran hacia abajo o se
instalan en posiciones altas, como en un poste, una pared o al menos 3 metros sobre el suelo.
Avant l'installation, le produit doit être entreposé dans El producto debe usarse de acuerdo con las leyes y
un endroit sec et ventilé. regulaciones locales.
No instale el producto en un estante o soporte inestables.
N'utiliser que des accessoires conformes aux
spécifications techniques du produit.
Veuillez contacter les revendeurs certifiés LINEAR pour No desmonte la cámara ni realice tareas de
mantenimiento cuando esté conectada la alimentación.
les adaptateurs d'alimentation.
T10
Alignment Sticker
Torx Wrench
3

Install a MicroSD card if onboard storage is preferred.

Use the included alignment sticker to drill holes on the
4
wall. If preferred, drill a routing hole on the wall.The
anchors may not be necessary if you install the camera
on a wooden wall or calcium silicate board.
Advertencia antes de la instalación
BAntes de la instalación, el producto debe almacenarse
en un entorno seco y ventilado.
Use solo accesorios que cumplan con las
especificaciones técnicas del producto.
Póngase en contacto con los distribuidores certificados
de LINEAR para los adaptadores de corriente.
Replacement
Quick Install Guide
Desiccant Bag
Reset
button
64
GB
10
1
I
Ø ≥ 1.0"
(25 mm)
