Nortek Control LINEAR IV200 Quick Installation Manual

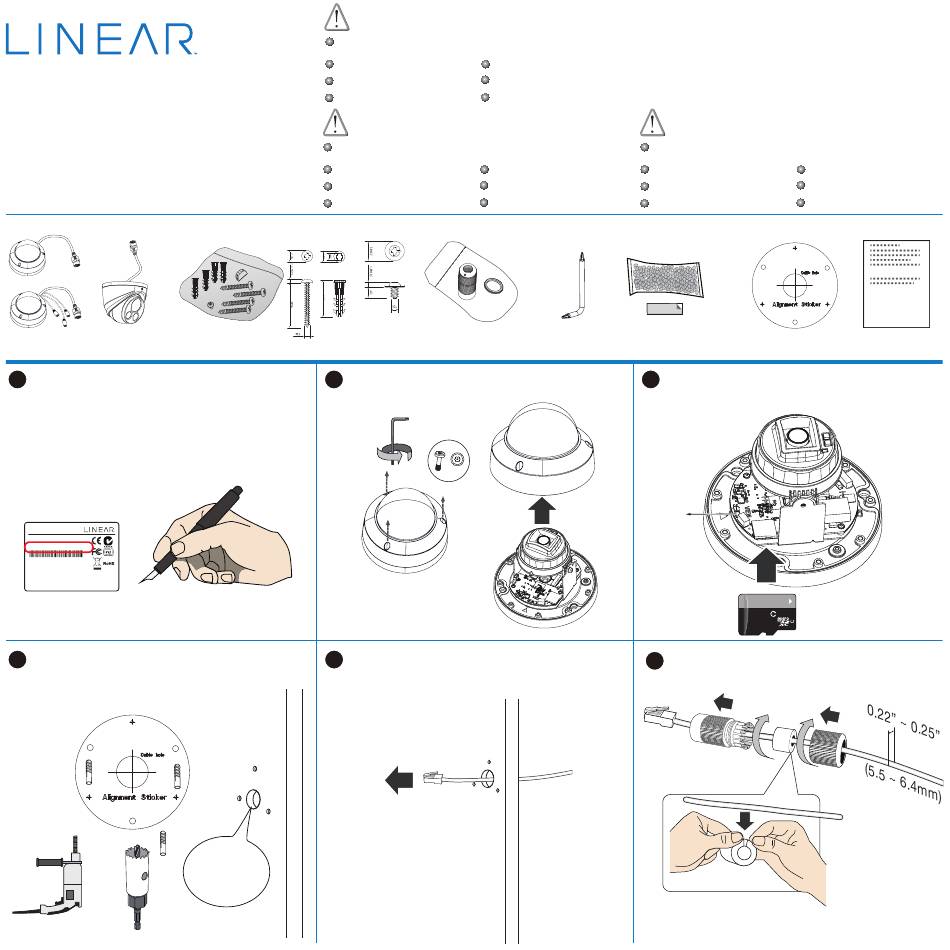

Quick Installation Guide

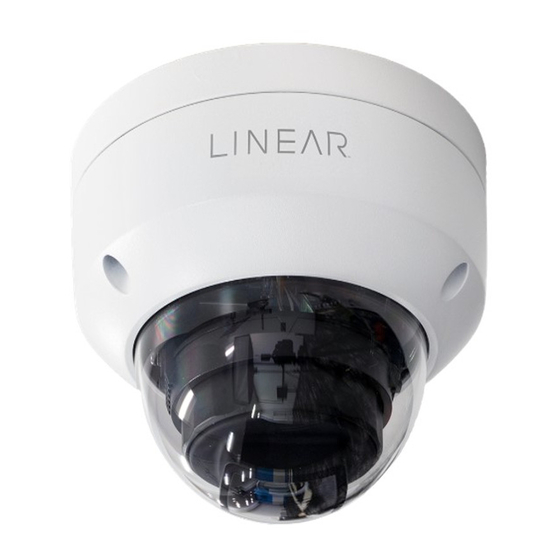

IV200 / IV400 Dome/Turret Fixed Lens
Package Contents / Installation du matériel / Instalación del hardware
IV200
IV400 IV200 TURRET
Dome/Turret Fixed Lens Camera
If mounting the camera prior to initial setup with the
1
NVR, it is a recommended to record the following
information:
1. Model number
2. MAC address
3. Mounting location on the facility
Network Camera
Model No: XXXXXX
MAC: 0002D14BAD55
This device complies with part 15 of the FCC Rules. Operation is subject to
the following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference
that may cause undesired operation.
Pat. 6,930,709 Made in Taiwan
Use the included alignment sticker to drill holes on the
4
wall. If preferred, drill a routing hole on the wall.The
anchors may not be necessary if you install the camera
on a wooden wall or calcium silicate board.
Warning Before Installation
The product must be installed and protected in a location that is not easily accessible, and is away from impacts or
heavy vibration. For example, at the location where the surveillance cameras are looking down or installed at high
positions such as on a wall, or at least 3 meters above the ground.
The product should be used in compliance with local
laws and regulations.
Do not install the product on an unstable mount or
surface.
Do not disassemble the camera or perform maintenance
task when power is connected.
Avertissement avant installation
Le produit doit être installé et protégé dans un endroit difficilement accessible, à l'abri des chocs et des vibrations
importantes. Par exemple, à l'endroit où les caméras de surveillance sont dirigées vers le bas ou installées à des
endroits élevés, par exemple sur un poteau, un mur ou au moins à 3 mètres du sol.
Le produit doit être utilisé conformément aux lois et
réglementations locales.
Ne pas installer le produit sur un support ou une surface
instable.
Ne démontez pas la caméra et n'effectuez pas de
travaux de maintenance lorsque celle-ci est sous tension.
M4 X 25 1"
M2.5 X 8
unit: mm
4 5
Mounting Hardware
Use the T10 wrench to loosen the retention screws and
2
remove the top cover.
T10
Route the cables through the routing hole. If you are
5
using the 12V DC power, use putties to seal the cable
joints for water-proofing.
Ø ≥ 1.0"
(25 mm)
Before installation, the product should be stored in a
dry and ventilated environment.
Use only accessories that comply with the technical
specifications of the product.
Please contact LINEAR'S certified dealers for power
adapters.
Avant l'installation, le produit doit être entreposé dans
un endroit sec et ventilé.
N'utiliser que des accessoires conformes aux
spécifications techniques du produit.
Veuillez contacter les revendeurs certifiés LINEAR pour
les adaptateurs d'alimentation.
RJ45
T10
Connector Cover Torx Wrench
Advertencia antes de la instalación
El producto debe instalarse y protegerse en un lugar que no sea fácilmente accesible y donde no se someta a
impactos o fuertes vibraciones. Por ejemplo, en el lugar donde las cámaras de vigilancia miran hacia abajo o se
instalan en posiciones altas, como en un poste, una pared o al menos 3 metros sobre el suelo.
El producto debe usarse de acuerdo con las leyes y BAntes de la instalación, el producto debe almacenarse
regulaciones locales. en un entorno seco y ventilado.
No instale el producto en un estante o soporte inestables.
Use solo accesorios que cumplan con las
especificaciones técnicas del producto.
No desmonte la cámara ni realice tareas de Póngase en contacto con los distribuidores certificados
mantenimiento cuando esté conectada la alimentación.
de LINEAR para los adaptadores de corriente.
Replacement
Alignment Sticker Quick Install Guide
Desiccant Bag
3
Install a MicroSD card if onboard storage is preferred.
Reset
button
64
GB
10
1
I
6 Disassemble the cable gland and install the waterproof
seal components to an Ethernet cable.
