Congratulations..
We appreciate your choice of MTX Contractor Distributed Series In-Wall and In-Ceiling speakers. Prop-
erly installed and operated, they should provide years of worry-free listening pleasure. It's important that
you follow each step in the mounting directions on the mounting template and the recommendations in this
guide carefully to insure proper installation.
Features..
•
12dB/octave highpass crossover
•
6dB/octave lowpass crossover
•
Laminated steel core inductors prevent distortion
•
Neodymium tweeter magnet material
•
Silk dome tweeter material
•
Polypropylene woofer cone material with rubber surround
•
Debris resistant woofer basket
•
Aimable swivel tweeter (except CD622C and CD822C)
•
Aluminum grille
•
Air core highpass inductors
•
Input binding posts accept up to 8 gauge wire
Painting Your Loudspeakers..
MTX Contractor Distributed Series In-Wall and In-Ceiling speakers are designed to accept all types of
interior and exterior paints. Spray or roller application should provide excellent results. A paint shield is
included with all MTX speakers to protect the drivers during the painting process. The cloth inserts in the
grilles should be removed before the speakers are painted. They should be placed back in the grilles after
the paint is dry.

Loudspeaker Placement..

MTX Contractor Distributed Series In-Wall and In-Ceiling speakers are designed to work within any inte-
rior decorating scheme. They can be installed in virtually any location where flush mounting is possible.

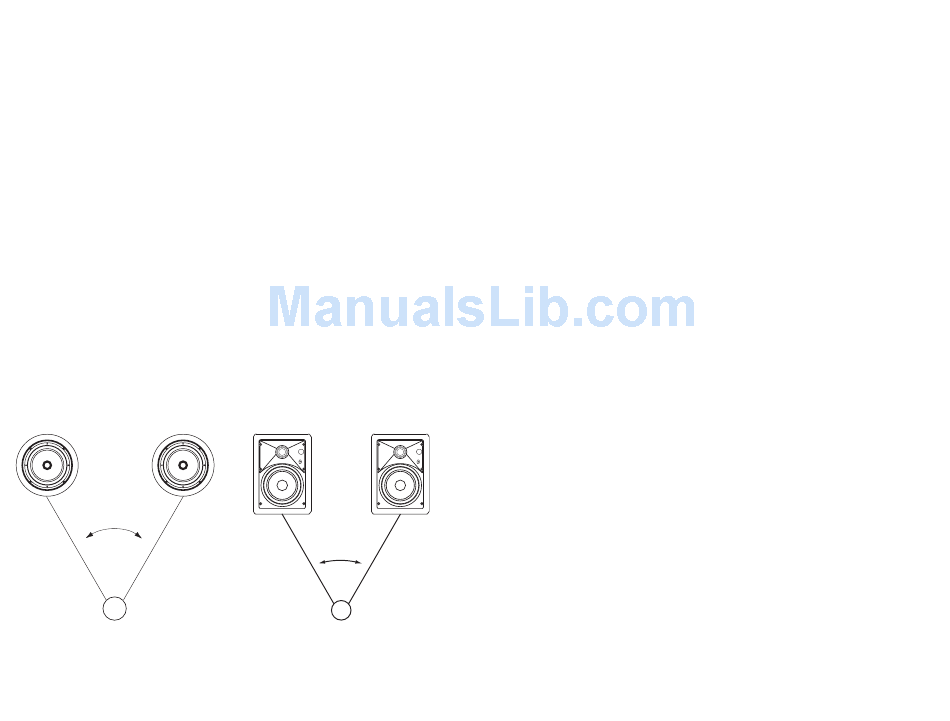

To maximize their acoustical performance, however, certain guidelines should be followed. For the best
stereo reproduction the two loudspeakers should be placed an equal distance from your listening position
and separated so that the angle between them, at the listening position, is between 40 and 60 degrees.
See Figure 1 and Figure 2.
Figure 1 Figure 2
Considérations d'épaisseur du mur et du plafond
Épaisseur maximale du matériau
Tous les modèles MTX Contractor Distributed d'enceintes encastrables au plafond et au mur mention-
nés dans ce livret peuvent être installés au plafond ou au mur sur une épaisseur maximale de 25 mm à
l'aide des ailettes de montage installées dans la position normale de sortie d'usine. Si l'épaisseur du mur
ou du plafond est supérieure à 25 mm, les ailettes doivent être retournées dans les rails pour permettre
leur utilisation avec un matériau épais. En retournant les ailettes, on permet l'installation de l'enceinte
au mur ou au plafond sur une épaisseur pouvant atteindre 38 mm. Pour retourner les ailettes, dévisser
complètement les vis de montage pour les sortir des ailettes. Puis, faire soigneusement sortir les ailettes
des rails en les soulevant à l'aide d'un levier. Retourner les ailettes, les remettre en place dans les rails
et réinstaller les vis de montage.
Épaisseur minimale du matériau
Les modèles suivants peuvent être installés au mur et au plafond sur des matériaux d'épaisseur quasi-
ment nulle : CD520W et CD620W.
Les modèles suivants peuvent être installés au mur et au plafond sur des matériaux d'au moins 3 mm
d'épaisseur : CD520C, CD620C, CD622C, CD820C et CD822C.
