Summary of Contents for MTX MXA4001
- Page 1 ��� ���������� ����������...

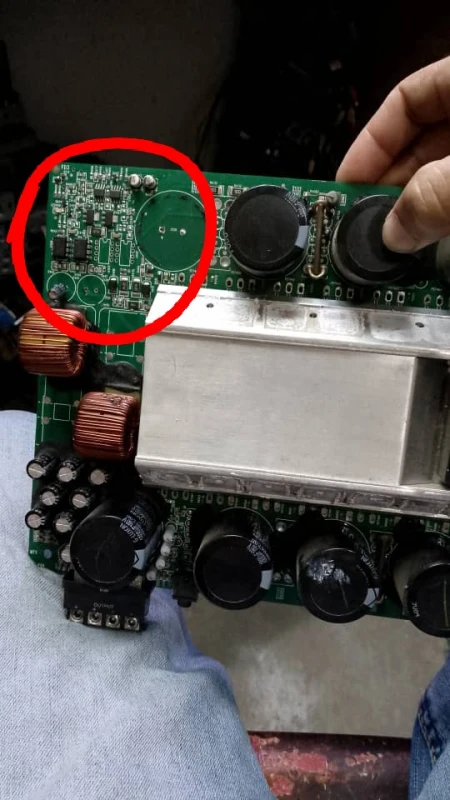

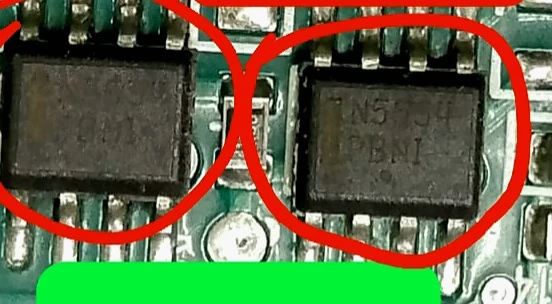

- Page 2 INTRODUCTION CONGRATULATIONS... on your purchase of a new Class D Mono block MTX Audio amplifier! MTX is one of the inven- tors of mobile audio, having designed the first-ever in-vehicle enclosed subwoofer system in the early 80’s. Our award-winning heritage speaks for itself, 14 Innovations Design and Engi- neering Awards, more than 80 AutoSound Grand Prix Product of the Year Awards, more than 500 World Records or 1st Place Finishes in Sound Competitions.
-
Page 3: Specifications
20Hz to 200Hz Response (-3dB) Maximum Input Signal Maximum 100mV Sensitivity THD+N <0.25% (Distortion) (reference:1W output) MXA4001 MXA6001 200 Watts 300 Watts 400 Watts 600 Watts 75 dBA 75 dBA 20Hz to 200Hz 20Hz to 200Hz (-3dB) (-3dB) 100mV 100mV <0.25%... -
Page 4: Installation
A fuse or circuit breaker is required at maximum distance of 18” from the battery to protect the battery, the vehicle, and more importantly you. (see attached chart for proper fuse ratings) It is highly recommended that installation be carried out by an authorized MTX dealer or Circuit City. - Page 5 4. Remote Gain Control Included is a remote gain control, which is a volume control that is active with the low pass filter engaged. This control should be mounted near the driver in an easily accessed location. This is not a gain knob, this is a level control. The level control will attenuate the amp or increase its output to the level of the gain setting.
- Page 6 WIRING DIAGRAM (CHARGING SYSTEM) 1 Farad Stiffening Capicitor...
- Page 7 WIRING DIAGRAM (5.1 SURROUND SOUND EXAMPLE)
- Page 8 WIRING DIAGRAM (SINGLE 4-CHANNEL AMPLIFIER SYSTEM)
- Page 9 WIRING DIAGRAM (MULTI AMPLIFIER SYSTEM)
- Page 10 SYSTEM TUNING (INPUT GAIN ADJUSTMENT) Located on the Input Panel, the objective of GAIN adjustment is to match the output of the source unit with the input of the amplifier. The output voltage of individual source units can vary. Some source units have an output of 200 mV and others have 5 Volts or more. To cater to these variations, the amplifier has an adjustable gain control that ranges from 100 mV to 5 volts.
- Page 11 SYSTEM TUNING (CROSSOVER ADJUSTMENT) Note: If you are using the Remote Gain, make sure to take this into account during set-up procedures of the subwoofer amplifier. You should set the system up with the Remote Gain plugged in, and with the level knob turned all the way down (counter-clockwise). CROSSOVER FREQUENCY SELECTION (FREQ) The built-in low-pass crossover offers continuously adjustable crossover frequencies between...
-
Page 12: Troubleshooting
TROUBLE SHOOTING 1. No power: Verify that the Ground, +BATT and remote are securely attached to the amp,the connection at the + terminal of the battery is secure, the remote turn-on is securely fastened to the source unit and that the in-line fuse at the battery is good as well as the fuse on the amp. -
Page 13: Limited Warranty
1 year from the date purchased by the end user if the product is installed by an authorized MTX dealer, and 90 days if installed by the consumer. Product found to be defective during that period will be repaired or replaced by MTX at no charge. -
Page 14: Instalación
CARACTERÍSTICAS • Fuente de alimentación patentada con tecnología de punta • Tecnología Bloque D con patente pendiente para que el altavoz funcione con gran eficiencia y sin interferencia. • Disipador térmico de aluminio extruído de alta masa para dar máximo control térmico y confiabilidad a prueba de fallas. - Page 15 RCA) para establecer el encendido a control remoto del amplificador a través del interruptor de encendido de la fuente de audio. Si la fuente de audio no tiene salida de control remoto, conecte a una fuente de potencia conmutada de 12 voltios; por ejemplo, el encendido del automóvil.
- Page 16 SINTONIZACIÓN DEL SISTEMA (AJUSTE DE AMPLIFICACIÓN DE ENTRADA) El ajuste de amplificación de entrada (GAIN) se encuentra en el panel de entrada y su objetivo es hacer corresponder la salida de la fuente de audio con la entrada del amplificador. El voltaje de salida de las fuentes de audio puede variar.
- Page 17 SINTONIZACIÓN DEL SISTEMA Nota. Si está usando el control remoto de amplificación, asegúrese de tomar esto en cuenta durante los procedimientos de configuración del amplificador del subwoofer. Usted debe configurar el sistema con el control remoto de amplificación enchufado y con la perilla de nivel al mínimo (contra las manecillas de reloj).
-
Page 18: Resolucion De Problemas
RESOLUCION DE PROBLEMAS 1. No hay alimentación . Asegúrese de que los cables de conexión a tierra (Ground), al positivo de la batería (+BATT) y al control remoto (Remote) estén firmemente conectados al amplificador, que la conexión al positivo de la batería sea firme, que la conexión de encen- dido por control remoto esté... - Page 19 4. No hay sonido en uno de los dos lados . Revise las conexiones de altavoz, las conex- iones de entrada, el control de balance de la fuente de audio y luego vea con el multímetro digital si hay cortocircuitos en los altavoces. 5.
-
Page 20: Caractéristiques
CARACTÉRISTIQUES • Alimentation électrique brevetée la plus sophistiquée • Technologie Classe D, avec brevet en instance, pour une exploitation particulièrement efficace et sans interférence • Dissipateur thermique en aluminium extrudé massique pour une gestion thermique maximale et une fiabilité à toute épreuve •... - Page 21 2. Branchez la mise en marche à distance de l’amplificateur Branchez la borne d’entrée à distance de l’amplificateur sur la borne de sortie à distance de l’unité source (seulement si vous utilisez des entrées RCA) afin d’établir la mise en marche / arrêt à...
-
Page 22: Réglage Du Système
RÉGLAGE DU SYSTÈME (RÉGLAGE DU GAIN D’ENTRÉE Situé sur le panneau d’entrée, l’objectif du réglage de GAIN d’entrée est de faire correspondre la sortie de l’unité source à l’entrée de l’amplificateur. La tension de sortie des unités sources individuelles peut varier. Certaines unités sources sont équipées d’une sortie de 200 mV et d’autres de sortie de 5 Volts ou plus. - Page 23 RÉGLAGE DU SYSTÈME (RÉGLAGE DE FILTRE PASSIF) Remarque : Si vous utilisez le réglage de gain à distance, assurez-vous de prendre ce point en compte pendant les procédures d’installation du caisson d’extrêmes graves. Vous devriez installer le système avec le réglage de gain à distance branché et avec le bouton de niveau complètement baissé...
-
Page 24: Recherche Des Causes De Pannes
RECHERCHE DES CAUSES DE PANNES 1. Pas d’alimentation : Vérifiez que les câbles de mise à la terre, +BATT et de branchement à distance sont bien branchés sur l’amplificateur, que le branchement sur la borne positive de la batterie est bien fait, que la mise en marche à distance est bien branchée sur l’unité source et que le fusible en ligne au niveau de la batterie et celui sur l’amplificateur sont bons. - Page 25 4. Pas de son d’un côté : Vérifiez les branchements de l’amplificateur, les branchements d’entrée, le réglage de la balance sur l’unité source, puis vérifiez les haut-parleurs à l’aide d’un multimètre numérique pour vous assurez qu’ils ne sont pas court-circuités. 5.
- Page 26 FEAUTURES • Patentiertes Netzteil auf dem neuesten Stand der Technik • Zum Patent angemeldete Class D-Technologie bietet hohen Wirkungsgrad und störungsfreien Betrieb. • Massiver Kühlkörper aus stranggepresstem Aluminium garantiert maximale Temperaturkontrolle und absolute Zuverlässigkeit. • Tiefpass-Crossovereinheit ist von 40-200 Hz einstellbar und bietet maximale Flexibilität beim Systemdesign.
- Page 27 2. Schließen Sie den Verstärker an die Fernbedienung an. Verbinden Sie den Fernbedienungseingang am Verstärker mit dem Fernbedienungsausgang am Autoradio (nur bei Verwendung von RCA-Steckern), um den Verstärker durch den Ein-/Aus- Schalter des Autoradios ein- und ausschalten zu können. Wenn das Autoradio nicht über einen Fernbedienungsausgang verfügt, schließen Sie ihn an eine geschaltete 12-Volt-Quelle (wie den Zündschalter) an.
- Page 28 SYSTEMEINSTELLUNG (ANPASSUNG DES EINGANGSVERTSÄRKUNGSREGLERS) Die Funktion des Eingangsreglers (GAIN) an der Eingangskonsole besteht darin, das Aus- gangssignal des Autoradios an den Eingang des Verstärkers anzupassen. Die Ausgangsspan- nung der jeweiligen Autoradios kann unterschiedlich sein. Manche Autoradios haben eine Ausgangsspannung von 200 mV, andere hingegen 5 Volt oder mehr. Wegen dieser Variationen besitzt der Verstärker einen verstellbaren Verstärkungsregler, der den Bereich zwischen 100 mV und 5 Volt abdeckt.
- Page 29 SYSTEMEINSTELLUNG (CROSSOVER-ANPASSUNG) Hinweis: Wenn Sie den Fernbedienungs-Verstärkungsregler verwenden, müssen Sie dies beim Einstellungsverfahren für den Subwoofer-Verstärker mit einberechnen. Sie sollten das System bei eingestecktem Fernbedienungs-Verstärkungsregler einstellen, wobei der Niveauregler ganz nach unten (gegen den Uhrzeigersinn) gedreht ist. Auswahl der Crossover-Frequenz (FREQ) Die eingebaute Tiefpass-Crossoverfunktion bietet kontinuierlich anpassbare Crossover-Fre- quenzen zwischen 40 und 200 Hz.
-
Page 30: Problemlösungen
PROBLEMLÖSUNGEN 1. Kein Strom: Prüfen Sie, ob das Masseskabel, +BATT und die Fernbedienung fest am Verstärker angeschlossen sind, dass die Verbindung am Pluspol der Batterie sicher ist, dass der Fernbedienungsregler fest im Autoradio eingesteckt ist und dass sowohl die Sicherung an der Batterie als auch die am Verstärker in Ordnung sind. - Page 31 4. Kein Sound auf einer Seite: Prüfen Sie die Lautsprecheranschlüsse, Eingangsan- schlüsse, den Balanceregler am Autoradio, und prüfen Sie dann mit einem digitalen Multime- ter, ob beim Lautsprecher ein Kurzschluss vorliegt. 5. Niedrige Lautstärke bei Radio und CD: Prüfen Sie den Fader-Regler des Radios und die Eingangsempfindlichkeit des Verstärkers.
