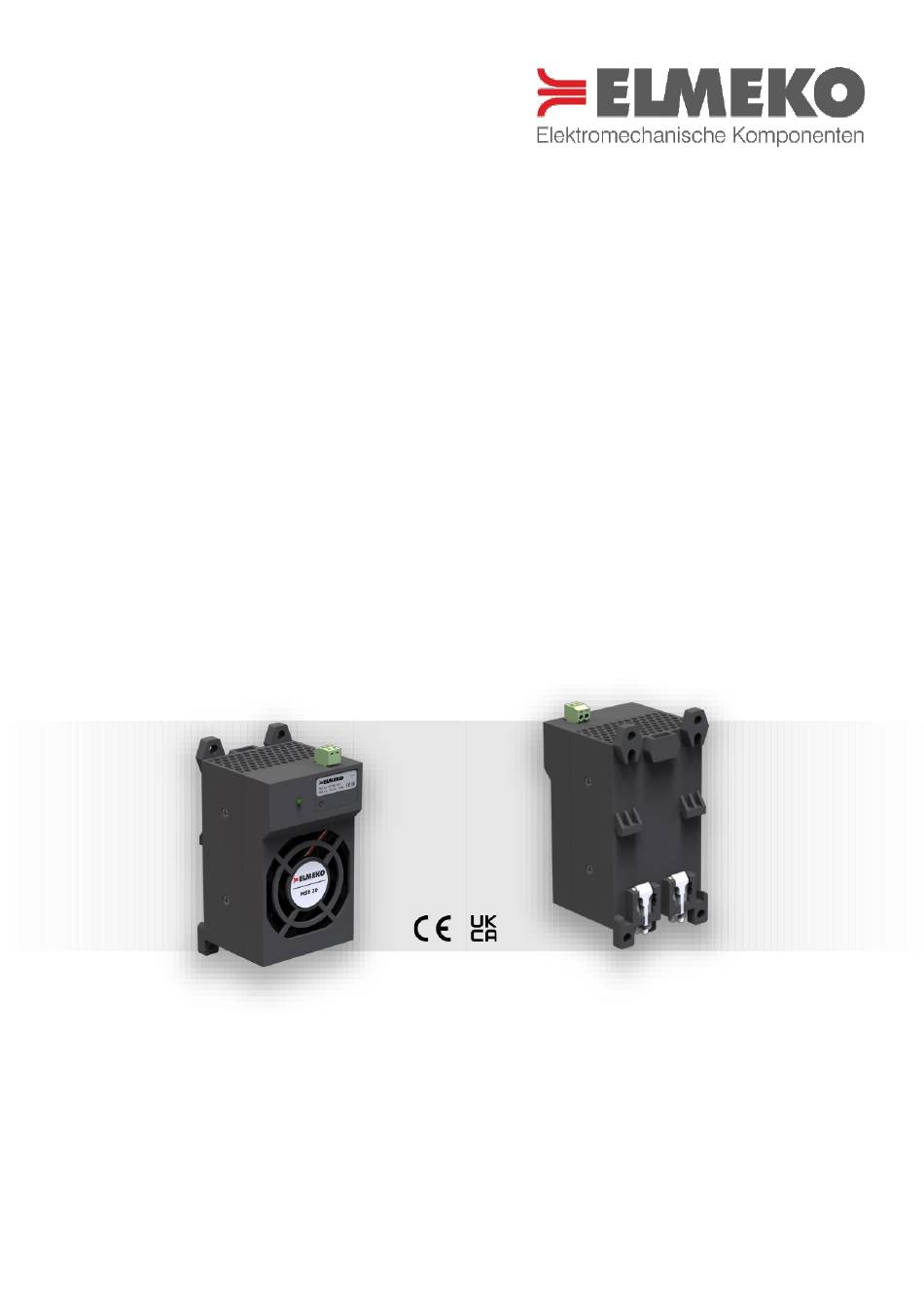

- Page 1 ENTFEUCHTUNGSGERÄT MSE 20 DEHUMIDIFIER MSE 20 Montage- und Betriebsanleitung Installation and Operating Manual...
-
Page 2: Table Of Contents
INHALTSVERZEICHNIS TABLE OF CONTENTS Anwendung..................................3 Technische Daten ................................3 Beschreibung ..................................4 Berechnungssoftware DELTA T ............................4 Lieferumfang .………………… ..............................5 Zubehör ....................................5 Montage ..................................... 5 Montageablauf ................................... 6 Elektrischer Anschluss ................................ 7 Schaltbilder ..................................7 Funktionsbeschreibung ..............................8 Abmessungen .................................. -
Page 3: Anwendung
– and in various specific industries e.g. the food and beverage industry. TECHNISCHE DATEN TECHNICAL DATA Bezeichnung Type MSE 20 – 24 V DC MSE 20 – 12 V DC Artikelnummer Part number 40 ME2 52L 40 ME2 82L... -
Page 4: Beschreibung
Beschreibung Description Schaltschrankentfeuchter mit integrierter Feuchteregelung für die Hutschienenmontage, 24 V DC MSE 20 – 24 V Enclosure dehumidifier with integrated humidity controller for DIN rail mounting, 24 V DC Schaltschrankentfeuchter mit integrierter Feuchteregelung für die Hutschienenmontage, 12 V DC MSE 20 –... -
Page 5: Lieferumfang
LIEFERUMFANG DELIVERY CONTENTS ▪ ▪ Schaltschrankentfeuchter Dehumidifier ▪ ▪ Kurzanleitung Quick reference guide ▪ ▪ Steckbare Anschlussklemme Pluggable terminal block ▪ ▪ 1m Silkonschlauch 1m silicon rubber hose ZUBEHÖR ACCESSORIES Bezeichnung Type Beschreibung Description Artikelnummer Part number Netzteil Emparro 5 Emparro 5 42 05A 500 Power supply Emparro 5... -
Page 6: Montageablauf
MONTAGEABLAUF ASSEMBLY PROCEDURE ② ① ③ Alternative Befestigung mit Schrauben Alternative fastening with screws Befestigung mit 4 Schrauben M4 × 12 mm und Unterlegscheiben. Max. Anzugsdrehmoment: 2 Nm. Die Schrauben sind nicht im Lieferumfang enthalten. Fastening with 4 screws M4 × 12 mm and washers. -
Page 7: Elektrischer Anschluss
(+/-). Ansicht von oben Top view SCHALTBILDER WIRING DIAGRAMS Schaltbild MSE 20 - 24V Wiring diagram MSE 20 - 24V Bezeichnung Belegung Connection Term 24 V DC (40 ME2 52L) – 0V DC Netzteil separat erhältlich... -
Page 8: Funktionsbeschreibung
FUNKTIONSBESCHREIBUNG FUNCTIONAL DESCRIPTION Ist das Entfeuchtungsgerät im Schaltschrank montiert und die Versorgungsspannung angeschlossen, arbeitet das Gerät vollautomatisch. Sobald die grüne LED am Gerät aufleuchtet, misst ein Sensor permanent die aktuelle Luftfeuchtigkeit im Gehäuse und startet den Entfeuchtungsprozess, wenn die Luftfeuchte mehr als 55 % r.F. beträgt. Die Entfeuchtung wird beendet, sobald die Luftfeuchtigkeit einen Wert unter 35 % r.F. -
Page 9: Sicherheitshinweise
SICHERHEITSHINWEISE SAFETY INSTRUCTIONS ▪ Die Installation darf nur von autorisiertem Fachpersonal vorgenommen werden. Die landesüblichen Richtlinien sind gemäß IEC 60364 einzuhalten ▪ Die technischen Daten auf dem Typenschild und in dieser Anleitung sind zu beachten ▪ Der Anschluss erfolgt je nach Gerätevariante an 24 V DC oder 12 V DC ▪... -
Page 10: Garantieerklärung
The repaired or replaced parts do not change the beginning or end of the warranty period. Attention: ▪ Any tampering with the device will void the warranty and exclude liability! ELMEKO GmbH + Co. KG Graf-Zeppelin-Str. 5 56479 Liebenscheid Germany Tel. +49/2736/509748-0 info@elmeko.de www.elmeko.de...
