5216 Portside Dr., Medina, OH 44256 USA • PH: 1 330.723.0599 • FAX: 1 330.722.5037
FOR CUSTOMER SERVICE CALL
330-723-0599. DO NOT CALL
RETAILER OR RESELLER FOR SERVICE
AS THEY ARE NOT AUTHORIZED TO
RESOLVE ANY SERVICE ISSUES.
FOR WARRANTY AND FEDERAL SAFETY
STANDARD COMPLIANCE CERTIFICATES,
PLEASE VISIT OUR WEBSITE AT
www.childcraftbaby.com
ASSEMBLY ASSISTANCE
IMPORTANT: Retain for future reference and
read carefully.
Child Craft strives for the highest quality in our
products but occasionally a missing part or
problem can occur during assembly.
If any parts are missing or broken or you need
assistance with assembly, DO NOT return the
product to your dealer. Go to our website at
www.childcraftbaby.com or call Child Craft for
assistance at 1-330-723-0599 (Monday through
Friday, 9:00 a.m.– 4:00 p.m. Eastern Time). Please
have the model number and manufacture date
available when you call or write us at:
Child Craft, 5216 Portside Dr., Medina, OH 44256
ASSEMBLY INSTRUCTIONS
• Adult assembly required.
• Read all instructions BEFORE assembly and USE
of product.
• Unpack carton, remove packing materials,
including polybag. Identify and check all parts.
www.childcraftbaby.com
Soho Dresser
Model Covered: F03909
KEEP INSTRUCTIONS FOR FUTURE USE

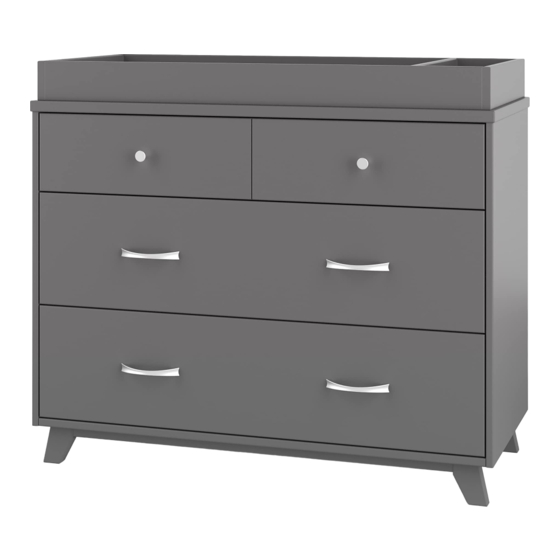

Assembled Dresser
Assembled Dresser with Dressing Kit
Record the information for your product here:
Model number:
Manufacture date: ___________________
PO number:
1
.
___________________
___________________
AB20488_G1
AB20488_G2

Advertisement

loading
Need help?

Need help?

Do you have a question about the Soho F03909 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for CHILDCRAFT Soho F03909

Summary of Contents for CHILDCRAFT Soho F03909

  • Page 1 5216 Portside Dr., Medina, OH 44256 USA • PH: 1 330.723.0599 • FAX: 1 330.722.5037 www.childcraftbaby.com Soho Dresser Model Covered: F03909 KEEP INSTRUCTIONS FOR FUTURE USE FOR CUSTOMER SERVICE CALL 330-723-0599. DO NOT CALL RETAILER OR RESELLER FOR SERVICE AS THEY ARE NOT AUTHORIZED TO RESOLVE ANY SERVICE ISSUES.

  • Page 2: Hardware Parts List

    FURNITURE PARTS LIST HARDWARE PARTS LIST Part Description Part Number Qty. Part Description Part Number Qty. A. Bottom 23102878 AA. Wood Screw 11201133 B. Leg 23102854 BB. Safety Bracket Kit 11201477 C. Top 23102881 CC. Mending Plate 11201471 D. Left Side 23102928 DD.
  • Page 3 Furniture Parts AB20488_G3 Hardware Package AB20488_G4...
  • Page 4 STEP 1 C x 1 GG x 6 GG x 3 GG x 3 AB20488_G5 STEP 2 A x 1 S x 2 AA x 8 II x 4 AA x 4 S x 2 AA x 4 AB20488_G6...
  • Page 5 STEP 3 B x 2 AA x 4 AA x 8 II x 2 AA x 4 AB20488_G7 STEP 4 D x 1 AA x 3 II x 2 AA x 3 II x 3 AB20488_G8...
  • Page 6 STEP 5 R x 2 AA x 2 II x 4 R x 2 II x 2 II x 2 AB20488_G9 STEP 6 E x 1 AA x 5 II x 6 II x 2 AA x 3 II x 2 AA x 2 AB20488_G10...
  • Page 7 STEP 7 C x 1 AB20488_G11 STEP 8 FF x 6 FF x 3 FF x 3 AB20488_G12...
  • Page 8 STEP 9 Q x 2 HH x 40 Q x 2 HH x 40 AB20488_G13 UPPER DRAWER STEP 1 F x 1 G x 1 H x 1 AA x 4 II x 4 AA x 2 AA x 2 II x 2 II x 2 AB20488_G14...
  • Page 9 UPPER DRAWER STEP 2 K x 1 AB20488_G15 UPPER DRAWER STEP 3 I x 2 J x 1 AA x 2 I x 2 AB20488_G16...
  • Page 10 UPPER DRAWER STEP 4 AA x 6 AB20488_G17 UPPER DRAWER STEP 5 JJ x 2 LL x 2 AB20488_G18...
  • Page 11 LOWER DRAWERS STEP 1 (x 2) T x 1 U x 1 V x 1 AA x 4 II x 4 AA x 2 AA x 2 II x 2 II x 2 AB20488_G19 LOWER DRAWERS STEP 2 (x 2) K x 1 AB20488_G20...
  • Page 12 LOWER DRAWERS STEP 3 (x 2) I x 2 L x 1 AA x 2 I x 2 AB20488_G21 LOWER DRAWERS STEP 4 (x 2) AA x 6 AB20488_G22...
  • Page 13 LOWER DRAWERS STEP 5 (x 2) KK x 2 LL x 4 AB20488_G23 DRESSING KIT STEP 1 (x 2) O x 1 X x 1 GG x 4 AB20488_G24...
  • Page 14 DRESSING KIT STEP 2 M x 1 N x 1 W x 2 GG x 2 AB20488_G33 DRESSING KIT STEP 3 P x 1 Y x 1 FF x 2 II x 2 AB20488_G27...
  • Page 15 DRESSING KIT STEP 4 O x 1 FF x 4 AB20488_G28 DRESSING KIT STEP 5 O x 1 FF x 4 FF x 2 FF x 2 AB20488_G29...
  • Page 16 DRESSING KIT STEP 6 CC x 2 DD x 2 EE x 2 AB20488_G30 WARNING WARNING • Read all instructions before use of the changing table. • Failure to follow these warnings and assembly instructions could result in serious injury or death. •...

  • Page 17: Drawer Installation

    DRAWER INSTALLATION AB20488_G31 DRAWER REMOVAL AB20488_G32...
  • Page 18 ANTI TIP KIT ALIGNMENT For Anti Tip Kit Installation, top of Anti Tip Bracket should be placed along top edge of the dresser. Please refer to Anti Tip Kit instructions for install. AB20488_G34 WARNING WARNING Serious or fatal crushing injuries can occur from furniture tipover. To help prevent tipover: •...

  • Page 19: Maintenance, Cleaning, And Storage

    MAINTENANCE, CLEANING, AND STORAGE MAINTENANCE: Upon completion of the assembly, check to make sure all screws, bolts and connectors are tightened and secure. Periodically check furniture for damaged hardware, loose joints, missing parts or sharp edges before and after assembly and frequently during use. DO NOT use furniture if any parts are missing or broken.
  • Page 20 5216 Portside Dr., Medina, OH 44256 É-U • Téléphone: 1.330.723.0599 Télécopieur: 1.330.722.5037 • www.childcraftbaby.com Commode Soho Couvert Modèle: F03909 CONSERVER LES INSTRUCTIONS POUR USAGE FUTUR. POUR LE SERVICE À LA CLIENTÈLE, APPELEZ LE 1-330-732-0599. N’APPELEZ PAS LE VENDEUR OU LE DISTRIBUTEUR POUR LE SERVICE À...
  • Page 21 LISTE DES PIÈCES DE MEUBLES LISTE DES PIÈCES MATÉRIELLES Description de la pièce Numéro d’article Qtè. Description de la pièce Numéro d’article Qtè. A. Bas 23102878 AA. Vis à bois 11201133 B. Le pied 23102854 BB. Kit de support de sécurité 11201477 C.
  • Page 22 Parties de Meubles AB20488_G3 Crèche Parties AB20488_G4...
  • Page 23 ÉTAPE 1 C x 1 GG x 6 GG x 3 GG x 3 AB20488_G5 ÉTAPE 2 A x 1 S x 2 AA x 8 II x 4 AA x 4 S x 2 AA x 4 AB20488_G6...
  • Page 24 ÉTAPE 3 B x 2 AA x 4 AA x 8 II x 2 AA x 4 AB20488_G7 ÉTAPE 4 D x 1 AA x 3 II x 2 AA x 3 II x 3 AB20488_G8...
  • Page 25 ÉTAPE 5 R x 2 AA x 2 II x 4 R x 2 II x 2 II x 2 AB20488_G9 ÉTAPE 6 E x 1 AA x 5 II x 6 II x 2 AA x 3 II x 2 AA x 2 AB20488_G10...
  • Page 26 ÉTAPE 7 C x 1 AB20488_G11 ÉTAPE 8 FF x 6 FF x 3 FF x 3 AB20488_G12...
  • Page 27 ÉTAPE 9 Q x 2 HH x 40 Q x 2 HH x 40 AB20488_G13 TIROIR SUPÉRIEUR ÉTAPE 1 F x 1 G x 1 H x 1 AA x 4 II x 4 AA x 2 AA x 2 II x 2 II x 2 AB20488_G14...
  • Page 28 TIROIR SUPÉRIEUR ÉTAPE 2 K x 1 AB20488_G15 TIROIR SUPÉRIEUR ÉTAPE 3 I x 2 J x 1 AA x 2 I x 2 AB20488_G16...
  • Page 29 TIROIR SUPÉRIEUR ÉTAPE 4 AA x 6 AB20488_G17 TIROIR SUPÉRIEUR ÉTAPE 5 JJ x 2 LL x 2 AB20488_G18...
  • Page 30 TIROIRS INFÉRIEURS ÉTAPE 1 (x 2) T x 1 U x 1 V x 1 AA x 4 II x 4 AA x 2 AA x 2 II x 2 II x 2 AB20488_G19 TIROIRS INFÉRIEURS ÉTAPE 2 (x 2) K x 1 AB20488_G20...
  • Page 31 TIROIRS INFÉRIEURS ÉTAPE 3 (x 2) I x 2 L x 1 AA x 2 I x 2 AB20488_G21 TIROIRS INFÉRIEURS ÉTAPE 4 (x 2) AA x 6 AB20488_G22...
  • Page 32 TIROIRS INFÉRIEURS ÉTAPE 5 (x 2) KK x 2 LL x 4 AB20488_G23 KIT DE PANSEMENT ÉTAPE 1 (x 2) O x 1 X x 1 GG x 4 AB20488_G24...
  • Page 33 KIT DE PANSEMENT ÉTAPE 2 M x 1 N x 1 W x 2 GG x 2 AB20488_G33 KIT DE PANSEMENT ÉTAPE 3 P x 1 Y x 1 FF x 2 II x 2 AB20488_G27...
  • Page 34 KIT DE PANSEMENT ÉTAPE 4 O x 1 FF x 4 AB20488_G28 KIT DE PANSEMENT ÉTAPE 5 O x 1 FF x 4 FF x 2 FF x 2 AB20488_G29...
  • Page 35 KIT DE PANSEMENT ÉTAPE 6 CC x 2 DD x 2 EE x 2 AB20488_G30 WARNING AVERTISSEMENT • Lisez toutes les instructions avant d’utiliser la table à langer. • Le non-respect de ces avertissements et instructions de montage peut entraîner des blessures graves ou la mort.

  • Page 36: Installation Des Tiroirs

    INSTALLATION DES TIROIRS AB20488_G31 RETRAIT DU TIROIR AB20488_G32...
  • Page 37 ALIGNEMENT DU KIT ANTI BASCULE Pour l'installation du kit anti-basculement, le haut du support anti-basculement doit être placé le long du bord supérieur du commode. Veuillez vous référer à Anti Tip Instructions du kit pour l'installation. AB20488_G34 AVERTISSEMENT WARNING Des blessures graves ou mortelles peuvent se produire lorsqu’un meuble se renverse. Pour éviter les renversements: •...
  • Page 38 ENTRETIEN, NETTOYAGE, ET STOCKAGE ENTRETIEN: À la fin de l’assemblage, assurez-vous que toutes les vis, boulons et connecteurs sont serrés et sécurisé. Vérifiez périodiquement meubles pour le matériel endommagé, les joints lâches, des pièces manquantes ou des bords tranchants avant et après l’assemblage et fréquemment pendant l’utilisation. NE PAS utiliser meubles si des pièces sont manquantes ou brisées.
