Cobra HH36ST Operating Instructions Manual

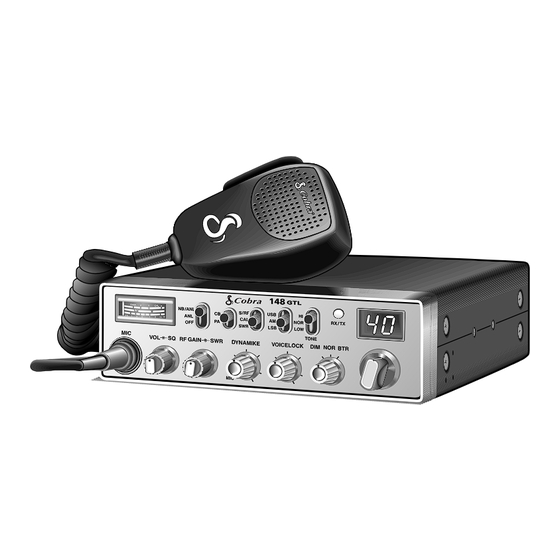

40 channel citizens band ssb/am 2-way mobile radio
Hide thumbs Also See for HH36ST:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

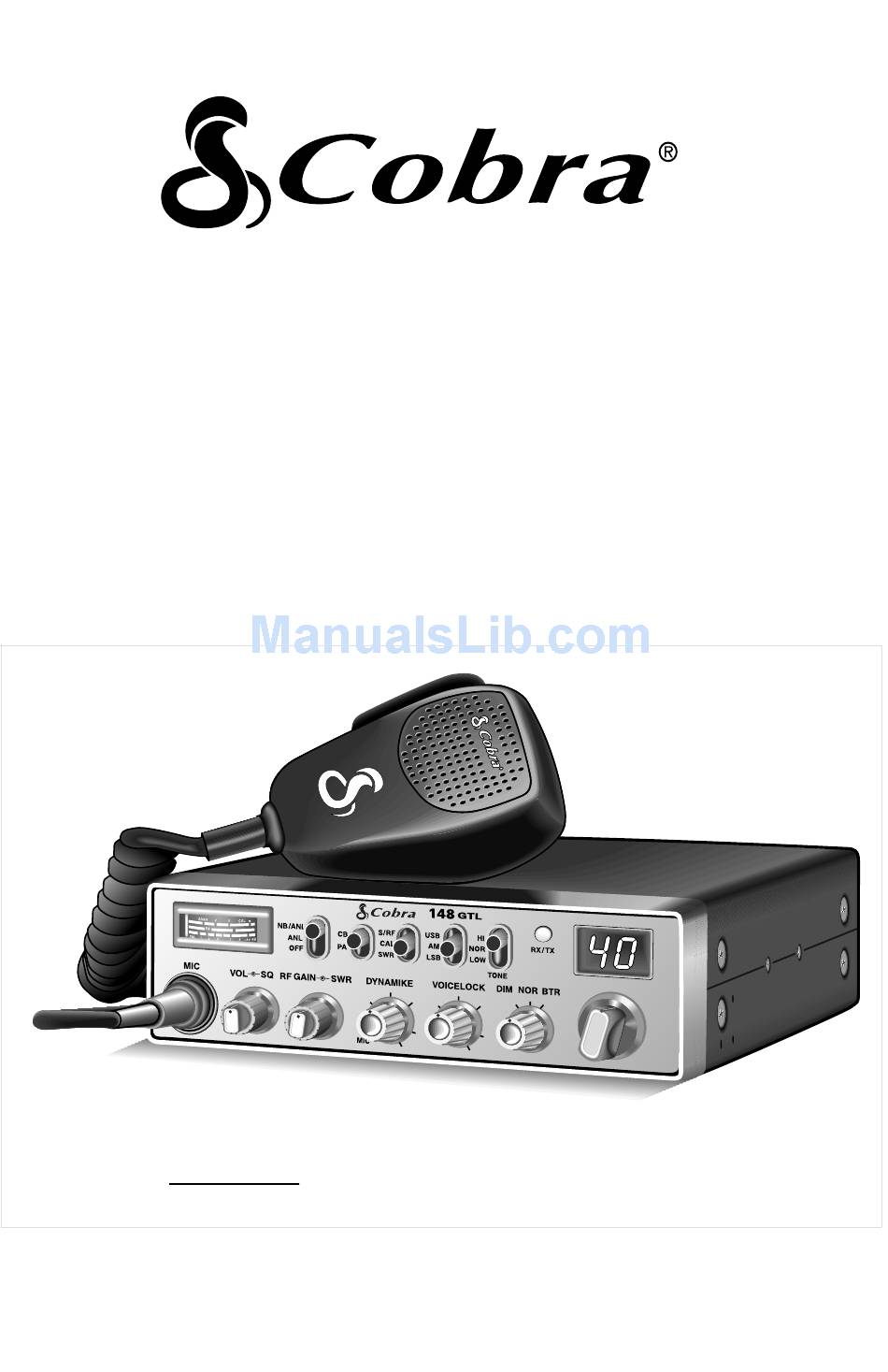

OPERATING INSTRUCTIONS FOR YOUR
40 CHANNEL
CITIZENS BAND
SSB/AM 2-WAY
MOBILE RADIO
Model 148 GTL
Nothing comes close to a Cobra™
PRINTED IN CHINA
©2002 COBRA ELECTRONICS CORPORATION
480-046-P
6500 WEST CORTLAND STREET
CHICAGO, IL 60707 USA

Advertisement

Chapters

Table of Contents
loading

Related Manuals for Cobra HH36ST

Summary of Contents for Cobra HH36ST

  • Page 1 OPERATING INSTRUCTIONS FOR YOUR 40 CHANNEL CITIZENS BAND SSB/AM 2-WAY MOBILE RADIO Model 148 GTL Nothing comes close to a Cobra™ PRINTED IN CHINA ©2002 COBRA ELECTRONICS CORPORATION 480-046-P 6500 WEST CORTLAND STREET CHICAGO, IL 60707 USA...

  • Page 2: Table Of Contents

    Serial No. Date of Purchase Dealer Name Keep this manual for detailed information about your Cobra CB Radio System. SAVE YOUR SALES RECEIPT, THE CARTON AND “PACKING” FOR POSSIBLE FUTURE USE. The Cobra line of quality products includes: ® CB radios ®...

  • Page 3: Section I Introduction

    Section I Introduction FREQUENCY RANGE The COBRA 148GTL transceiver represents one of the most advanced SSB/AM two-way radios ever designed for use as a Class D station in the Citizens Radio Service. This unit features advanced Phase Lock Loop (PLL) circuitry, which is used in the AM mode and in the upper and lower single sideband modes, providing complete coverage of all 40 channels shown below.

  • Page 4: Section Iii Installation

    Section II Specifications (Cont.) RECEIVER Sensitivity SSB: 0.25 µV for 10dB (S+N)/N at greater than 1/2-watt of audio output. AM: 0.5 µV for 10 dB (S+N)/ at greater than 1/2- watt of audio output. Selectivity AM: 6dB @ 3 KHz, 50 dB @ 9 KHz. SSB: 6 dB @ 1.1 KHz, 60 dB @ 2.3 KHz.
  • Page 5 Section III Installation (Continued) IGNITION NOISE INTERFERENCE Use of a mobile receiver at low signal levels is normally limited by the presence of electrical noise. The primary source of noise in automobile installations is from the generator and ignition system in the vehicle. Under most operating conditions, when signal level is adequate, the background noise does not present a serious problem.

  • Page 6: Section Iv Operation

    Section III Installation (Continued) D. Try a different location on your car (keeping in mind the radiation pattern you wish). E. Is the antenna perfectly vertical? Try a different location in your neighborhood. Stay away from large metal objects when adjusting (metal telephone or light posts, fences, etc.). NOTE The COBRA 148GTL will operate into an SWR of 2 to 1 indefinitely and sustain an SWR of 20:1 for a maximum of 5 minutes at rated...
  • Page 7 Section IV Operation (Continued) SWR CAL CONTROL (outer dual concentric). In order for you to achieve maximum radiated power and the longest range, it is important that your antenna be in good condition, properly adjusted and matched to your transceiver. The Built-in SWR (standing wave ratio) meter lets you easily measure your antenna condition.

  • Page 8: B.indicator Functions

    Section IV Operation (Continued) B. INDICATOR FUNCTIONS 1. S-METER. Swings proportionally to the strength of the incoming signal. 2. RF METER. Swings proportionally to the RF output power. 3. SWR METER. Swings proportionally to the ratio of standing wave voltage and RF output.

  • Page 9: Alternate Microphones And Installation

    Section IV Operation (Continued) pitched whistle or a high-pitched whistle) you will hear the increase in the output tone of the receiver. If the incorrect mode is selected, an increase in tone of a whistle applied to the transmitter will cause a decrease in the resultant tone from the receiver.
  • Page 10 Section IV Operation (Continued) Fig. 2. Microphone Cable Preparation. To wire the microphone cable to the plug provided, proceed as follows: Fig. 3. Microphone plug wiring. Remove the retaining screw. Unscrew the housing from the pin receptacle body. Loosen the two cable clamp retainer screws. Feed the microphone cable through the housing, knurled ring and washer as shown Fig.

  • Page 11: Section V Maintenance And Adjustment

    Section V Maintenance and Adjustment The COBRA 148GTL transceiver is specifically designed for the environment encountered in mobile installations. The use of all solid state circuitry and its light weight result in high reliability. Should a failure occur, however, replace parts only with identical parts.

  • Page 12: A Few Rules That Should Be Obeyed

    Section VI Appendix (Continued) A FEW RULES THAT SHOULD BE OBEYED You are not allowed to carry on a conversation with another station for more than five minutes at a time without taking a one-minute break, to give others a chance to use the channel. You are not allowed to blast others off the air by over-powering them with illegally amplified transmitter power, or illegally high antennas.

  • Page 13: Modelo 148 Gtl

    INSTRUCCIONES DE USO DEL 40 CANALES RADIO BIDIRECCIONAL MÓVIL SSB/AM DE BANDA CIUDADANA Modelo 148 GTL Nada se compara a Cobra™ IMPRESO EN CHINA ©2002 COBRA ELECTRONICS CORPORATION 480-046-P 6500 WEST CORTLAND STREET CHICAGO, IL 60707 USA...
  • Page 14 Número de serie Fecha de compra Nombre del distribuidor Conserve este manual como referencia detallada de su sistema de radio CB Cobra. GUARDE EL COMPROBANTE DE VENTA, LA CAJA Y LOS MATERIALES DE EMBALAJE, YA QUE POSIBLEMENTE TENGA QUE UTILIZARLOS EN EL FUTURO. La línea de productos de calidad Cobra ®...

  • Page 15: Sección I Introducción

    Sección I Introducción INTERVALO DE FRECUENCIAS El transmisor-receptor COBRA 148GTL es uno de los radios transmisores-receptores SSB/AM más avanzados que se han diseñado para usarse como estación de clase D en el servicio de radio ciudadana. Esta unidad tiene avanzados circuitos de sincroni- zación de fase (PLL, Phase Lock Loop), que se utilizan en la modalidad AM y en las modalidades de banda lateral única (SSB) superior e inferior, permitiendo una cobertura completa de los 40 canales de la banda ciudadana que se indican a continuación.

  • Page 16: Sección Iii Instalación

    Sección II Especificaciones (cont.) RECEPTOR Sensibilidad SSB: 0,25 µV para 10 dB (S+N)/N a más de 0,5 W de potencia de audio. AM: 0,5 µV para 10 dB (S+N)/N a más de 0,5 W de potencia de audio. Selectividad AM: 6dB a 3 KHz, 50 dB a 9 KHz. SSB: 6 dB a 1,1 KHz, 60 dB a 2,3 KHz.
  • Page 17 Sección III Instalación (continuación) INTERFERENCIA POR RUIDO DEL ENCENDIDO El uso de un receptor móvil con señales de baja intensidad por lo general es limitado por la presencia de ruido eléctrico. Al instalar la unidad en un automóvil, las principales fuentes de ruido son el generador y el sistema de encendido del vehículo.

  • Page 18: Sección Iv Operación

    Sección III Instalación (continuación) D. Coloque la antena en otro lugar del vehículo (tenga en cuenta el patrón de radiación que desea). E. ¿Está la antena perfectamente vertical? F. Pruebe en otro lugar de su vecindario. Manténgase lejos de objetos metálicos grandes (postes metálicos de teléfono o electricidad, cercas, etc.).
  • Page 19 Sección IV Operación (continuación) 4. CONTROL DE CALIBRACIÓN DE RELACIÓN DE ONDA ESTACIONARIA (SWR CAL CONTROL) (parte exterior del control doble concéntrico). Para que usted obtenga la máxima potencia radiada y el mayor alcance, es importante que la antena esté en buen estado, bien ajustada y que corresponda al transmisor- receptor.

  • Page 20: Funciones De Los Indicadores

    Sección IV Operación (continuación) B. FUNCIONES DE LOS INDICADORES 1. MEDIDOR DE INTENSIDAD DE SEÑAL. Se mueve proporcionalmente a la intensidad de la señal recibida. 2. MEDIDOR DE RADIOFRECUENCIA (RF). Se mueve proporcionalmente a la potencia de salida de radiofrecuencia. 3.

  • Page 21: Micrófonos Alternativos E Instalación

    Sección IV Operación (continuación) Si se escucha una señal de banda lateral inferior (LSB) cuando el receptor está en la modalidad USB, la señal no será inteligible, no obstante cuántos ajustes se hagan a la sintonización. Es más fácil comprender por qué sucede esto si considera que al aplicar la modulación al micrófono del transmisor en la modalidad USB se incrementa la frecuencia de salida del transmisor, mientras que la frecuencia de salida del transmisor se reduce en la modalidad LSB.
  • Page 22 Sección IV Operación (continuación) Figura 2. Preparación del cable del micrófono. Para conectar el cable del micrófono a la clavija provista, siga estos pasos: Figura 3. Cableado de la clavija del micrófono. 1. Quite el tornillo de sujeción. 2. Desenrosque la estructura del cuerpo del receptáculo de las patas. 3.

  • Page 23: Código 10

    Sección V Mantenimiento y ajustes El transmisor-receptor COBRA 148GTL ha sido diseñado de manera específica para el entorno que usualmente está presente en instalaciones móviles. El radio únicamente tiene circuitos de estado sólido y es una unidad ligera de alta fiabilidad. Sin embargo, si llegase a ocurrir una avería, únicamente debe reemplazar las piezas por otras idénticas.

  • Page 24: Reglas Que Debe Obedecer

    Sección VI Apéndice (continuación) REGLAS QUE DEBE OBEDECER 1. Las conversaciones con otras estaciones no deben durar más de cinco minutos sin que haya una pausa de un minuto o más para permitir que otras personas utilicen el canal. 2. No saque del aire a otras personas utilizando una potencia de transmisión amplificada de manera ilegal o antenas de altura ilegal.
