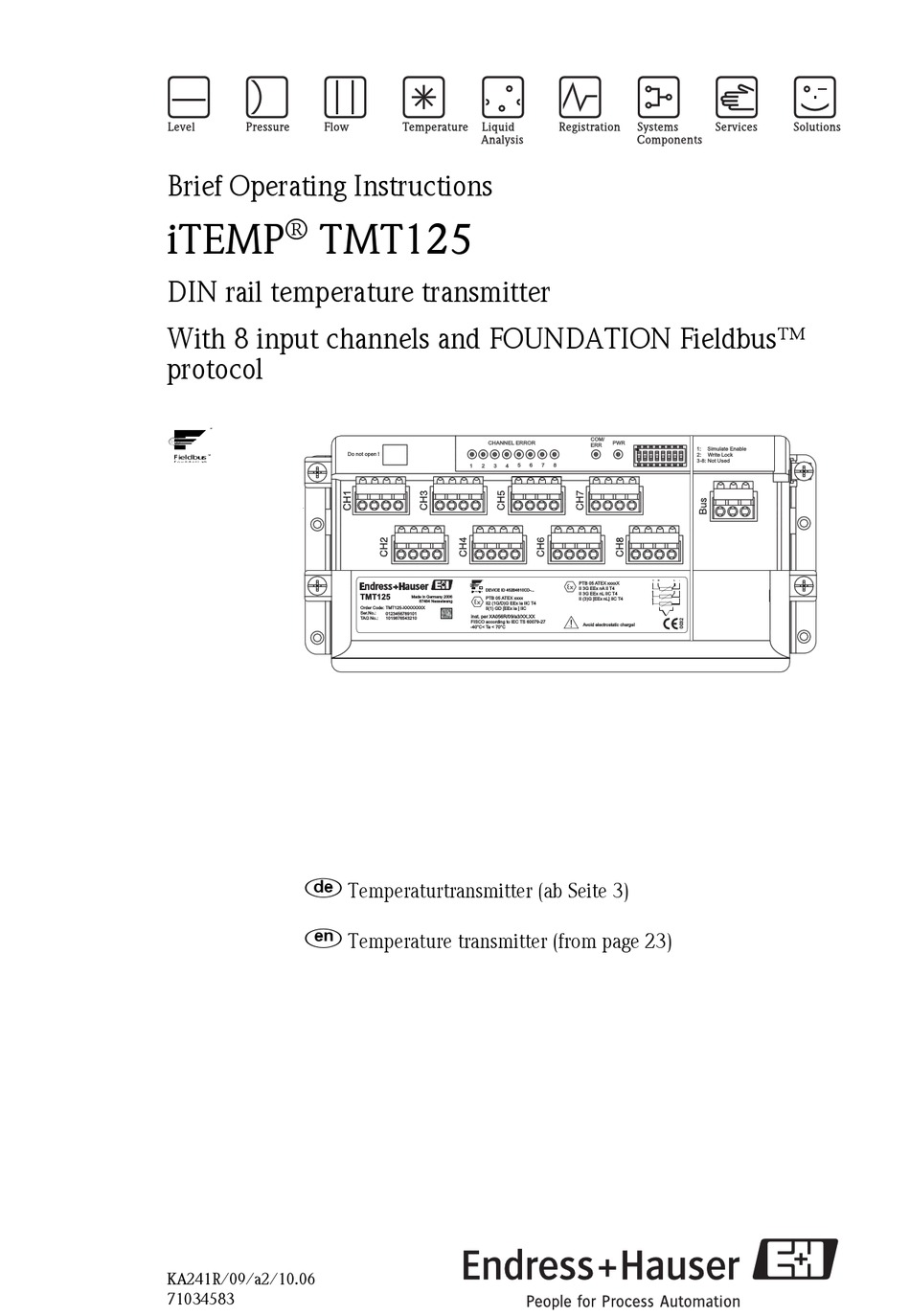

Brief Operating Instructions
®
iTEMP
TMT125
DIN rail temperature transmitter
With 8 input channels and FOUNDATION Fieldbus™
protocol
9
;
<
KA241R/09/a2/10.06
71034583
DEVICE ID 452B4810CD-...
TMT125
Made in Germany 2006
PTB 05 ATEX xxxx
87484 Nesselwang
II2 (1G/D)G EEx ia IIC T4
Order Code:
TMT125-XXXXXXXX
II(1) GD [EEx ia ] IIC
Ser.No.:
0123456789101
inst. per XA056R/09/a3/XX.XX
TAG No.:
1019876543210
FISCO according to IEC TS 60079-27
-40°C< Ta < 70°C
Temperaturtransmitter (ab Seite 3)
Temperature transmitter (from page 23)
-
+
H
L
PTB 05 ATEX xxxxX
II 3G EEx nA II T4
II 3G EEx nL IIC T4
II (3)G [EEx nL] IIC T4
#
Avoid electrostatic charge!
