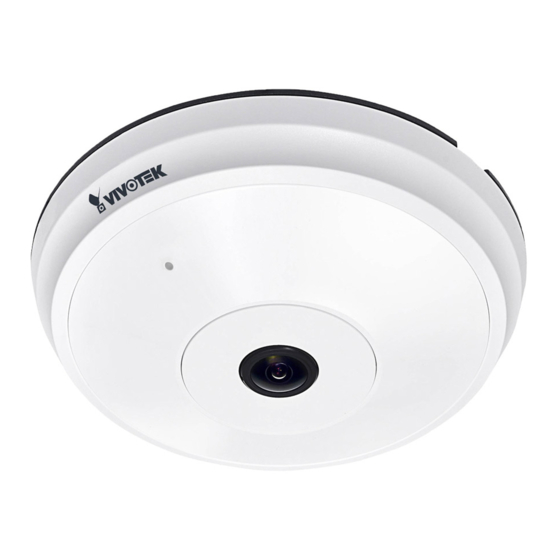

Vivotek Supreme FE8191 Quick Installation Manual

Vivotek Supreme FE8191 Quick Installation Manual

Fisheye network camera
Hide thumbs Also See for Supreme FE8191:

Advertisement

Quick Links

FE8191
Fisheye
Network Camera
Quick Installation Guide
繁中
簡中
日本語
English
Indonesia
Dansk
360° Surround View • PoE
Deutsch
Français
Español
Italiano
Türkçe
Português
Русский
Česky
Svenska
Polski
Dutch

Advertisement

loading
Need help?

Need help?

Do you have a question about the Supreme FE8191 and is the answer not in the manual?

Questions and answers

Summary of Contents for Vivotek Supreme FE8191

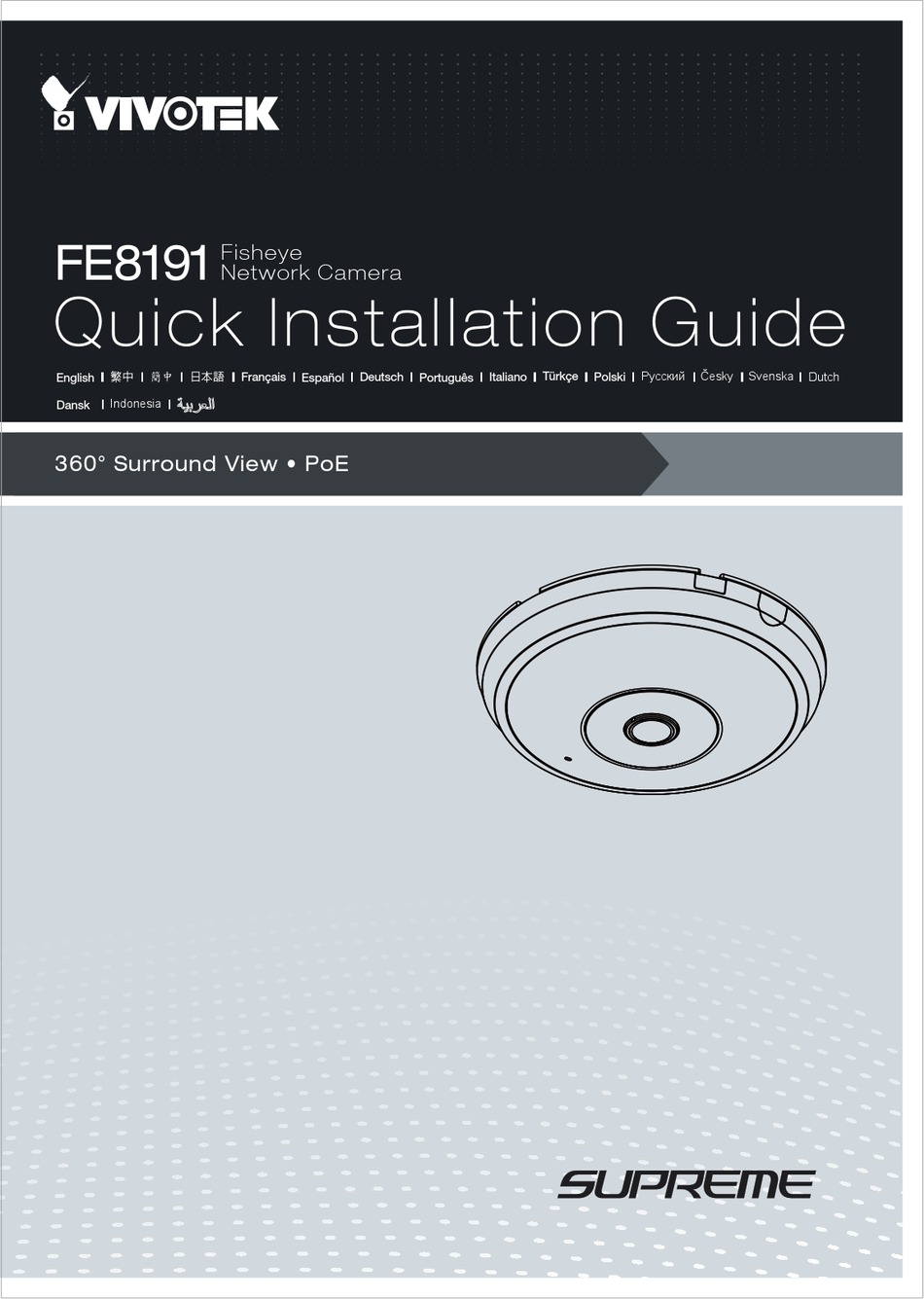

  • Page 1 FE8191 Fisheye Network Camera Quick Installation Guide Русский Česky Svenska Dutch 繁中 簡中 日本語 Deutsch Italiano Türkçe English Français Español Português Polski Indonesia Dansk 360° Surround View • PoE...
  • Page 2: Verifi Care Il Contenuto Della Confezione

    Avvertenza prima dell’installazione Spegnere immediatamente la Consultare il manuale dell’utente videocamera di rete se questa per le temperature di esercizio. presenta fumo o un odore insolito. Non collocare la videocamera di Non toccare la videocamera di rete durante i temporali. rete su superfici instabili.
  • Page 3 Descrizione caratteristiche fi siche Vista interna Contatti Contatti per Microfono Obiettivo Presa Ethernet 10/100 RJ45 Testate Ritaglio cablaggio Pulsante Reset Slot scheda MicroSD/SDHC/SDXC Stato dei LED IT - 74...
  • Page 4: Installazione Hardware

    Vista esterna Microfono incorporato Coperchio cu- pola 8181 IMPORTANTE: 083236 Prendere nota dell'indirizzo MAC prima di installare la videocamera. Installazione hardware Prima di tutto, aprire il coperchio premendo il tasto di rilascio. Potrebbe essere necessario schiac- ciare l’angolo opposto del coperchio se questo non viene via facilmente. Poi, seguire le istruzioni suc- cessive per installare la telecamera sul soffitto o su un muro.
  • Page 5 Connettere il cavo Ethernet & cavo d’alimentazione e IO Collegare i cavi di alimentazione e I/O forniti se l'interruttore non supporta PoE. Connettere i connettori con testine bianche a J6 e J7 nella telecamera. Cavi alimentazione e I/O Collegare Cavi Se i cavi devono passare dall’apertura;...
  • Page 6 Su soffitto o parete 1. Fissare l’adesivo di allineamento fornito per la base della videocamera a soffitto/parete. 2. Usare i cerchi sull’adesivo, fare i fori pilota nel soffitto. Poi fissare i tre fermi di plastica forniti nei fori. 3. (Facoltativo) Praticare un foro per il cavo a soffitto/parete e inserire i cavi attraverso di esso. 4.
  • Page 7 Fissare il coperchio superiore Installare il coperchio di plastica allineando le linguette di fissaggio a scatto sul coperchio con le linguette alla base della telecamera. Installare il coperchio premen- dolo uniformemente sulla base delle telecamera. Assicurarsi che il coperchio e la base siano allineati prima di premere verso il basso.
  • Page 8 Implementazione in rete Connessione generale (senza PoE) 1. Collegare il cavo Ethernet RJ45 a un interruttore. 2. Collegare il cavo di alimentazione della videocamera di rete a una presa di corrente. 3. Se si dispone di dispositivi esterni, quali sensori e allarmi, eseguirne la connessione dalla morset- tiera ingresso/uscita generale.
  • Page 9 Power over Ethernet (PoE) Quando si utilizza uno switch compatibile PoE La videocamera è compatibile PoE, ossia consente la trasmissione di energia e dati attraverso un singolo cavo Ethernet. Consultare l’illustrazione seguente per collegare la videocamera a uno switch compatibile PoE tramite cavo Ethernet. NOTA: 1.
  • Page 10: Assegnazione Dell'indirizzo Ip

    2. Il programma eseguirà l’analisi dell’ambiente di rete. Dopo aver analizzato la rete, fare clic sul pulsante “Avanti” per continuare il programma. 3. Il programma cercherà i ricevitori video, i server video o le videocamere di rete VIVOTEK sulla stessa LAN.
  • Page 11 What VIVOTEK Will Do: VIVOTEK will, in our sole discretion, repair or replace any product that proves to be defective in material or workmanship. Any repair or replaced part of the product will receive a THREE-MONTH warranty extension.
  • Page 12 P/N:625028701G Rev.: 1.1 All specifications are subject to change without notice. Copyright 2015 VIVOTEK INC. All rights reserved. VIVOTEK Europe Randstad 22-133, 1316BW Almere, The Netherlands T: +31(0)36-5298-434 E: saleseurope@vivotek.com...
