agape ACER1081FZ-BJHON1 Series Assembly Instructions

Washbasin

Table of Contents

Available languages

Download this manual

MANUTENZIONE

Leggere attentamente le istruzioni di

manutenzione del Cristalplant®

allegate al lavabo

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTIONS

MAINTENANCE

Carefully read the Cristalplant®

maintenance instructions attached

to the Washbasin

Lavabo / Washbasin

BJHON1

ACER1081FZ

Lavabo indipendente, Cristalplant®biobased, scarico a pavimento

Indipendent washbasin in Cristalplant®biobased, for floor drainage

1/4

Table of Contents

Do you have a question about the ACER1081FZ-BJHON1 Series and is the answer not in the manual?

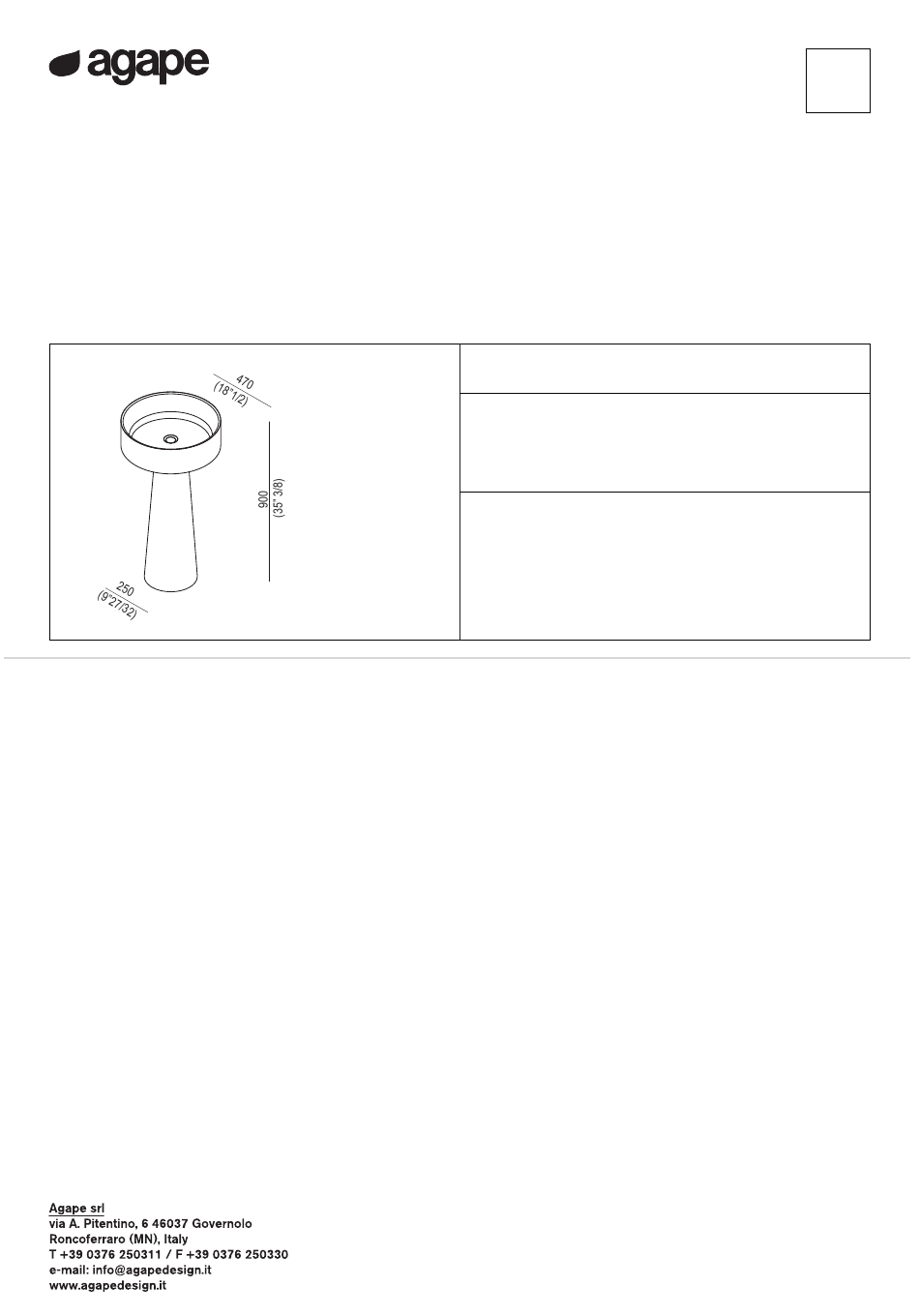

Page 1 ISTRUZIONI DI MONTAGGIO ASSEMBLY INSTRUCTIONS Lavabo / Washbasin BJHON1 ACER1081FZ Lavabo indipendente, Cristalplant®biobased, scarico a pavimento Indipendent washbasin in Cristalplant®biobased, for floor drainage MANUTENZIONE MAINTENANCE Leggere attentamente le istruzioni di Carefully read the Cristalplant® manutenzione del Cristalplant® maintenance instructions attached allegate al lavabo to the Washbasin...
Page 2 ISTRUZIONI DI MONTAGGIO ACER1081FZ . . . - BJHON1 ASSEMBLY INSTRUCTIONS COD. VERS. 14051 20141114/5- SV CONTENUTO DELLA CONFEZIONE STRUMENTI PACKAGE CONTENTS TOOLS ø 8 (5/16”) trasparente - antimuffa transparent - antimould PREDISPOSIZIONE LAVABO INSTALLATO WASHBASIN MOUNTED WASHBASIN PREDISPOSITION RUBINETTO A PARETE WALL MOUNTED TAP RUBINETTO A PAVIMENTO FLOOR MOUNTED TAP...
Page 3 ISTRUZIONI DI MONTAGGIO ACER1081FZ. . . - BJHON1 ASSEMBLY INSTRUCTIONS ø 8 (5/16”) ø 470 (18"1/2) ø 250 (9"13/16) lavabo/wasbasin colonna/column Avvitare sifone e sotto-piletta / Screw waste and counter waste .MET0475...
Page 4 ISTRUZIONI DI MONTAGGIO ACER1081FZ. . . - BJHON1 ASSEMBLY INSTRUCTIONS Avvitare piletta al sifone Appoggiare il lavabo sulla staffa e infilare il sifone Screw waste and waste trap nel foro di scarico Insert the coloumn into the bracket fixed on the floor Insert the waste trap utilizzare vite h.50mm use screw h.1"15/16...
