MANUTENZIONE
Per la normale pulizia si
consiglia di utilizzare
detergenti di uso comune.
Si sconsiglia l'utilizzo di
detergenti abrasivi, acidi e
anticalcare.
NOTA
La ferramenta in dotazione
permette Il ssaggio degli
accessori su pareti in
mattoni pieni o forati e in
calcestruzzo.
Per pareti in cartongesso è
necessario rinforzare
adeguatamente la zona
interessata ed
eventualmente adottare
sistemi di ssaggio speci ci.
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
MAINTENANCE
For normal cleaning use
common detergents.
Do not use either abrasive
detergents or solvents,
acids and anti limestone.
NOTE
The assembly material
supplied allows the
installation of the accessories
on solid and hollow brick
walls and on concrete walls.
For plasterboard walls it is
necessary to reinforce
adequately the area
concerned and to adopt
speci c xing systems if
necessary.

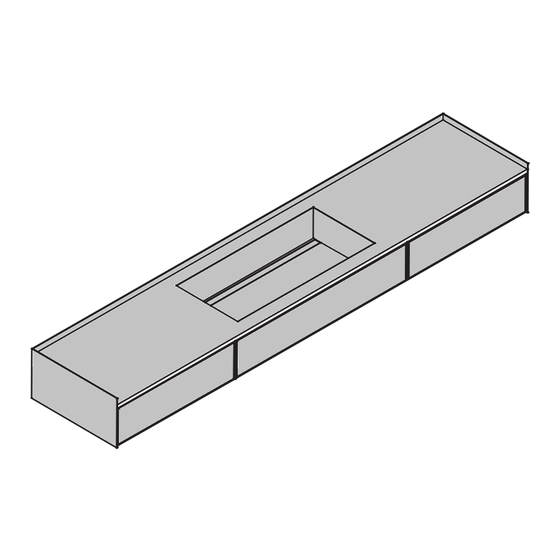

Lavabo/ Washbasin
DR
ADRP. . . .
Lavabi
Washbasin
1206
ADRP12C
1406 (1000+400)
ADRP14S/D
1606 (1000+600)
ADRP16S/D
1806 (1000+800)
ADRP18S/D
1806 (400+1000+400)
ADRP18C
2006 (1000+1000)
ADRP20S/D
2006 (400+1200+400)
ADRP20C
2206 (1000+1200)
ADRP22S/D
2206 (800+1000+400)
ADRP22CD/CS
2206 (60+100+60)
ADRP22C
L1 =1206/1406/1606/1806/2006/2206
L1 =(47"311/64)(55"23/64)(63"15/64)(71"7/64)(78"31/32)(86"27/32)
1/12
Advertisement
Related Manuals for agape ADRP Series
Summary of Contents for agape ADRP Series
- Page 1 ISTRUZIONI DI MONTAGGIO ASSEMBLY INSTRUCTIONS 1/12 Lavabo/ Washbasin ADRP..Lavabi Washbasin 1206 MANUTENZIONE MAINTENANCE ADRP12C Per la normale pulizia si For normal cleaning use 1406 (1000+400) consiglia di utilizzare common detergents. ADRP14S/D detergenti di uso comune. Do not use either abrasive Si sconsiglia l'utilizzo di detergents or solvents, 1606 (1000+600)
-
Page 2: Contenuto Della Confezione Package Contents
ISTRUZIONI DI MONTAGGIO ADRP ..ASSEMBLY INSTRUCTIONS 2/12 COD. VERS. 18040 20190218/4 - SV CONTENUTO DELLA CONFEZIONE STRUMENTI Le attaccaglie sono già montate PACKAGE CONTENTS TOOLS The hangers are already mounted ø 8 (5/16”) per muratura for wall Le quantità... - Page 3 ISTRUZIONI DI MONTAGGIO ADRP ..ASSEMBLY INSTRUCTIONS 3/12 Foratura attaccaglie fianchi esterni Drilling for outer flanks hangers L1 = 1206 (47”311/64) SPESSORE THICKNES L1 = 1406/1606/1806/2006/2206 L1 = (55”23/64)(63”15/64)(71”7/64) (78”31/32)(86”27/32) 1 ” 13,5 UNI 10768 UNI 10768 7750 N 7750 N WP5 -L...
- Page 4 ISTRUZIONI DI MONTAGGIO ADRP ..ASSEMBLY INSTRUCTIONS 4/12 Foratura attaccaglie fianco interno Drilling for interior dividers hangers L1 = 1406/1606/1806/2006/2206 L1 = (55”23/64)(63”15/64)(71”7/64) (78”31/32)(86”27/32) L2 = 403/603/803/1003/1203 L2 = (15”55/64)(23”47/64)(31”39/64) (39”31/64)(47”23/64) L1 = 1806/2006/2206 L1 = (71”7/64)(78”31/32)(86”27/32) L3 = 1000/1200 L3 = (39”3/8)(47”1/4) Contenitore con 2 vani - Cabinet with two...
- Page 5 ISTRUZIONI DI MONTAGGIO ADRP ..ASSEMBLY INSTRUCTIONS 5/12 ssaggi indispensabili essential xings In presenza di numerose forature valutare se evitare questi fori In case of numerous drilling evaluate whether avoid these holes Non forare - solo 2 fori per piastrina Do not drill - only 2 holes for plate (A)x9...
- Page 6 ISTRUZIONI DI MONTAGGIO ADRP ..ASSEMBLY INSTRUCTIONS 6/12...
- Page 7 ISTRUZIONI DI MONTAGGIO ADRP ..ASSEMBLY INSTRUCTIONS 7/12 REGOLAZIONE ADJUSTMENT VERTICALE 13 mm ORIZZONTALE 6 mm ANTISGANCIAMENTO UNHOKING VERTICAL 33/64” ORIZONTAL 15/64” Max - 6...
- Page 8 ISTRUZIONI DI MONTAGGIO ADRP ..ASSEMBLY INSTRUCTIONS 8/12 Non ettere Do not ex Non ettere Do not ex n°4 per piani da 220 a 240 cm. n°4 for countertops from 86”39/64 to 94”31/64 .
- Page 9 ISTRUZIONI DI MONTAGGIO ADRP ..ASSEMBLY INSTRUCTIONS 9/12 Se necessario togliere il piano e regolare di nuovo If necessary, remove the countertop and readjust stringere leggermente tighten softly...
- Page 10 ISTRUZIONI DI MONTAGGIO ADRP ..ASSEMBLY INSTRUCTIONS 10/12 Temperatura ambiente non meno di 15 ° Ambient temperature not less than 15 ° Pulire il fianco con la salvietta in dotazione o con alcool isopropilico Clean the side with the towel provided or with isopropyl alcohol togliere le protezioni alle strisce adesive remove the protections from the adhesive strips Applicare il anco come indicato nei passaggi 1-2-3 .
- Page 11 ISTRUZIONI DI MONTAGGIO ADRP ..ASSEMBLY INSTRUCTIONS 11/12 Pulire il fianco con la salvietta in dotazione o con alcool isopropilico Clean the side with the towel provided or with isopropyl alcohol mm 3 Premere -Push...
- Page 12 ISTRUZIONI DI MONTAGGIO ADRP ..ASSEMBLY INSTRUCTIONS 12/12 silicone trasparente antimu a transparent anti-mold silicone 2 mm 2 mm STOP 24 h.
