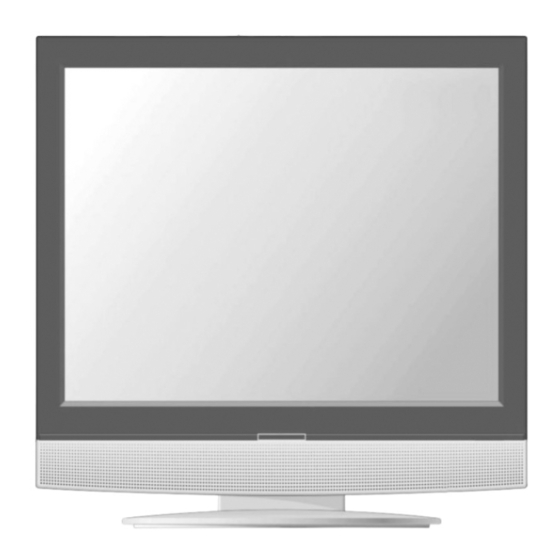

Lcd tv 15"
Hide thumbs Also See for CTV-1515:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
ЖК-ТВ 15" (38
)
СМ
МОДЕЛЬ: CTV-1515
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CTV-1515 and is the answer not in the manual?

Questions and answers

Related Manuals for Elenberg CTV-1515

Summary of Contents for Elenberg CTV-1515

  • Page 1 ЖК-ТВ 15” (38 СМ МОДЕЛЬ: CTV-1515 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ...

  • Page 2: Table Of Contents

    СОДЕРЖАНИЕ Меры предосторожности ...............3 Меры предосторожности ...............3 Основные характеристики .............4 Основные характеристики .............4 Обзор лицевой и боковых панелей ..........5 Обзор лицевой и боковых панелей ..........5 Пульт ДУ ..................7 Пульт ДУ ..................7 Подключение Подключение ..................9 ..................9 Подключение источника AV-сигнала ..........9 Подключение источнику AV-сигнала через разъем Y/Pb/Pr ..10 Подключение...

  • Page 3: Меры Предосторожности

    МЕРЫ ПРЕДОСТОРОЖНОСТИ ВНИМАНИЕ: ВНИМАНИЕ: Во избежание риска возник- новения пожара или поражения элек- трическим током ЗАПРЕЩАЕТСЯ под- вергать данное изделие воздействию дождя или влаги. Значок молнии со стрелкой в треугольнике предупреждает пользователя о присутствии “опасного напряжения”, которое может вызвать поражение элек трическим...

  • Page 4: Основные Характеристики

    ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Данное изделие сочетает в себе функции ЖК монитора и телевизора. Диапазон режимов Диапазон режимов Режим ТВ Компонентный режим Режим VGA Композиционный режим Режим S-Видео Высококлассные характеристики: Высококлассные характеристики: Высокое разрешение: Высокое разрешение: ЖК- (жидкокристаллический) экран Для передачи более четкого изображения телевизор оснащен цветным 15” ЖК- экраном.

  • Page 5: Обзор Лицевой И Боковых Панелей

    ОБЗОР ЛИЦЕВОЙ И БОКОВЫХ ПАНЕЛЕЙ 1. Кнопка INPUT 1. Кнопка INPUT Воспользуйтесь данной кнопкой для переключения режимов: компонентного, VGA, композиционного, S-Видео или ТВ. 2. Кнопка MENU 2. Кнопка MENU Воспользуйтесь данной кнопкой для того, чтобы войти или выйти из настроек меню.
  • Page 6 ЗАДНЯЯ ПАНЕЛЬ Откройте крышки с правой и нижней сторон задней панели, внутри отсеков вы увидите разъемы: 1. Разъемы Y/Pb/Pr 1. Разъемы Y/Pb/Pr Подсоединение внешней аппаратуры в компонентном режиме осуществляйте через разъем Y/Pb/Pr и левый/правый аудио разъемы. 2. Разъем S-Видео 2. Разъем S-Видео Подсоединение...
  • Page 7 ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ Описание пульта дистанционного Описание пульта дистанционного управления управления дополнительных страниц, для пере- листывания основных страниц ис- пользуйте кнопки ▲/▼. 6. Кнопка ОК 6. Кнопка ОК Используйте данную кнопку для под- тверждения выбора опции в меню на- строек. В режиме телетекста исполь- зуйте...
  • Page 8 ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 17. Кнопка POWER 17. Кнопка POWER помощью цифровых кнопок введите Воспользуйтесь данной кнопкой для номер страницы, которую требуется активации/дезактивации режима отобразить. ожидания. Повторите данную процедуру для 18. Кнопка -/-- 18. Кнопка -/-- каждой страницы, которую Вы хотите В...
  • Page 9 ПОДГОТОВКА ПУЛЬТА К ЭКСПЛУАТАЦИИ Перед использованием пульта: Перед использованием пульта: Аккуратно откройте заднюю крышку отсека для батарей нажатием на защелку, как показано на рисунке. Вставьте две батареи (ААА 1,5 V), убе- дитесь в соблюдении полярности, отоб- раженной на схеме, наклеенной внутри отсека.

  • Page 10: Подключение

    ПОДКЛЮЧЕНИЕ Не подсоединяйте сетевой шнур до тех пор, пока не осуществите все необходимые подключения. Следуйте цветовой маркировке при подключении аудио- видеокабелей. Подключение источника AV-сигнала Подключение источника AV-сигнала Для подсоединения к источнику AV-сигнала используйте аудио- видеокабеля. Соеди- ните разъемы на задней панели телевизора с разъемами на дополнительном оборудова- нии.
  • Page 11 ПОДКЛЮЧЕНИЕ Подсоединение к ПК Подсоединение к ПК Данный телевизор может быть подключен к персональному компьютеру (ПК) с помощью VGA-кабеля. Для того чтобы правильно осуществить подсоединение сле- дуйте этапам, перечисленным ниже, и рисунку: 1. Подсоедините один конец VGA-кабеля к разъему VGA на задней панели теле- визора.

  • Page 12: Подключение К Антенне

    ПОДКЛЮЧЕНИЕ Подключение к антенне Подключение к антенне Вы можете подключить антенну, используя антенное гнездо, расположенное на задней панели телевизора. После подсоединения установите кнопку питания теле- визора в положение Вкл. и с помощью кнопки INPUT выберите режим TV. Далее начните поиск каналов, для этого следуйте перечисленным ниже этапам: 1.

  • Page 13: Функции

    ФУНКЦИИ ТВ Подготовка к использованию: Подготовка к использованию: 1. После того, как Вы осуществили все необходимые подключения, нажмите кнопку POWER для включения системы. (Когда питание поступает в систему, индикатор LED светится синим цветом). 2. Для переключения работы в режим телевизионного вещания воспользуйтесь кнопкой...
  • Page 14 ФУНКЦИИ Настройка изображения: Настройка изображения: С помощью кнопок ▲/▼ выберите раздел меню ВИД и нажмите кнопку ОК, чтобы подтвердить выбор. С помощью кнопок ▲/▼ выберите необходимую уста- новку и подтвердите свой выбор кнопкой ОК. Нажмите кнопку MENU, чтобы открыть предыдущую страницу меню. Настройка...
  • Page 15 ФУНКЦИИ Настройка резкости: Настройка резкости: Кнопками ▲/▼ выберите функцию “ Резкость ”, далее кнопками направления ◄ / ► установите желаемую резкость. Чтобы перейти на предыдущую страницу меню нажми- те, кнопку MENU. Дополнительные настройки: Дополнительные настройки: С помощью кнопок ▲/▼ выберите раздел меню ДОПОЛНИТЕЛЬНО и нажмите кнопку...

  • Page 16: Настройка Звука

    ФУНКЦИИ Настройка звука: Настройка звука: Для того чтобы войти в меню настроек, нажмите кнопку MENU один раз. С помо- щью кнопок направления ▲/▼ выберите раздел меню ЗВУК и нажмите кнопку ОК, чтобы войти в настройки раздела меню, изображенного справа. В разделе меню ЗВУК...

  • Page 17: Настройка Таймера

    ФУНКЦИИ Настройка раздела меню ТИП ЗВУКА: Настройка раздела меню ТИП ЗВУКА: С помощью кнопок ▲/▼ выберите ус- тановку ТИП ЗВУКА и нажмите кнопку ОК, чтобы подтвердить выбор. С помощью кнопок ▲/▼ выберите желательную Вам опцию и нажмите кнопку ОК, чтобы под- твердить...

  • Page 18: Функция Настроек

    ФУНКЦИИ Функция настроек Функция настроек Нажмите кнопку MENU один раз, чтобы войти в меню настроек. С помощью кнопок ▲/▼ выберите раздел меню НАСТРОЙКИ и нажмите кнопку ОК, чтобы подтвердить выбор. В разделе меню НАСТРОЙКА с по- мощью кнопок ▲/▼ выберите желательную Вам...
  • Page 19 ФУНКЦИИ Автоматический поиск каналов: Автоматический поиск каналов: Кнопками ▲/▼ выберите функцию “Автопоиск” для активации данной функции на- жмите кнопку OK. На экране должна появиться следующая картинка: Процесс автоматической настройки займет несколько минут, по окончании поиска система телевизора автоматически сохранит каналы в той последовательности, в кото- рой...
  • Page 20 ФУНКЦИИ Ручная настройка: Ручная настройка: Кнопками ▲/▼ выбери- те функцию “Ручная настр.” для активации данной функции нажмите кнопку ENTER, справа от основно- го меню появится таблица, как показано на рисунке. Кнопками ▲/▼ выберите желаемую функцию. Чтобы перейти на предыдущую страницу меню, нажмите кнопку...
  • Page 21 ФУНКЦИИ Номер канала: Номер канала: Данная опция позволит присвоить порядковый номер, каждому телевизионному ка- налу вещания. Кнопками ▲/▼ выберите функцию “№ кан.” активируйте процесс работы функции, нажав кнопку OK. Для присвоения порядкового номера телевизионному кана- лу, используйте кнопки на пульте ДУ. Чтобы перейти на предыдущую страницу меню, нажмите...

  • Page 22: Функции Nicam

    ФУНКЦИИ NICAM Данный аппарат поддерживает функцию NICAM в телевизионном режиме работы. Воспроизведение телевизионного сигнала вещания в режиме NICAM: Воспроизведение телевизионного сигнала вещания в режиме NICAM: 1. Для переключения стерео режимов звукового воспроизведения Nicam Стерео и Моно несколько раз нажмите кнопку STEREO, которая расположена на пульте ДУ, на эк- ране...

  • Page 23: Другие Функции

    ДРУГИЕ ФУНКЦИИ Воспроизведение с источников AV-сигнала Воспроизведение с источников AV-сигнала Данный телевизор обладает возможностью подключения источников AV-сигнала. Система под- держивает следующие режимы: Композиционный, S-Видео и Компонентный. Для подключения внешних устройств, таких как DVD рекордер, видикон, спутниковый приемник, игровая приставка и т.п., используйте аудио- видеокабеля и S-Видео-кабель. Включите в сеть питания оба устройства и...
  • Page 24 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Характеристика Описание Разрешение экрана 1024 Х 768 Размер экрана 15” (38 см) Потребляемая мощность < 48 Вт Питание АС 100~240 В, 50/60 Гц DC 12 В 4 А Размеры 345 х 84 х 390 мм (ДХШХГ) Вес Около 5.8 Кг Температура...
  • Page 25 LCD TV 15” MODEL: CTV-1515 USER’S MANUAL...
  • Page 26 CONTENT Important Safety Instructions-------------------------------26 Important Safety Instructions-------------------------------26 Characteristic Features ------------------------------------27 Characteristic Features ------------------------------------27 Front Panel----------------------------------------------28 Front Panel----------------------------------------------28 Rear Panel-----------------------------------------------29 Rear Panel-----------------------------------------------29 Remote Control-------------------------------------------30 Remote Control-------------------------------------------30 System Connections---------------------------------------32 System Connections---------------------------------------32 Connecting to External AV Signal Source----------------------32 Connecting to External AV Signal Source (COMPONENT) ---------32 Connecting to PC -----------------------------------------33 Connecting to Power Cable---------------------------------33 Connecting to TV Signal -----------------------------------34...

  • Page 27: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS WARNING: WARNING: To reduce the risk of fi re or electric shock, DO NOT expose this product to rain or moisture. The lighting fl ash with arrowhead symbol, within an triangle, alerts the user to “dangerous voltage” which could cause electric shock. The exclamation point within a triangle indicates to the user to read important operating and maintenance instructions in the manual.

  • Page 28: Characteristic Features

    CHARACTERISTICX FEATURES This product incorporates LCD display and TV receiver in one system. This product incorporates LCD display and TV receiver in one system. multi mode: multi mode: TV mode COMPOSITE mode S-VIDEO mode COMPONENT mode VGA mode high performance design: high performance design: LCD (Liquid Crystal Display) LCD (Liquid Crystal Display)

  • Page 29: Front Panel

    FRONT PANEL 1. INPUT button 1. INPUT button Press to select the modes: TV, COMPOSITE, S-VIDEO, COMPONENT or VGA. 2. MENU button 2. MENU button Press to enter or exit setup menu. 3. CH▼/▲ button 3. CH▼/▲ button In the TV mode, press to select channels. In setup menu, the same function as▼/▲...

  • Page 30: Rear Panel

    REAR PANEL 1. Y/Pb/Pr Input Jacks 1. Y/Pb/Pr Input Jacks Connected to the Y/Pb/Pr input and L/R audio input in COMPONENT mode. 2. S-VIDEO Input Jack 2. S-VIDEO Input Jack Connected to the S-VIDEO input in S-VIDEO mode 3. VIDEO/L/R Audio Input Jack 3.

  • Page 31: Remote Control

    REMOTE CONTROL Remote Control Drawing Remote Control Drawing Press to display the reference informa- tion. 8. SLEEP Button 8. SLEEP Button Press to select sleep time. 9. VOL +/- Button 9. VOL +/- Button Press to increase or decrease the vol- ume.
  • Page 32 REMOTE CONTROL 24. YELLOW Button 24. YELLOW Button In teletext mode, press it to select the yellow page. Button Button Under teletext mode, press to freeze the current page and press again to resume. Button Button Under teletext mode, press the button fi...
  • Page 33 REMOTE CONTROL Preparation of Remote Control Preparation of Remote Control Using of Remote control Using of Remote control Point the remote control unit from no more than about 7m from the remote Softly push the back cover to open the control sensor and within about 60 de- battery compartment.

  • Page 34: System Connections

    SYSTEM CONNECTIONS • Do not connect the power cord until all other connections have been made. • Before connections, disassemble the jack cover fi rst. • Ensure that you observe the color cord when connecting audio and video cables. Connecting to External AV Signal Source Connecting to External AV Signal Source Use the audio and video cable to connect the AV input jacks on the rear panel of the unit to the external AV signal source.

  • Page 35: Connecting To

    SYSTEM CONNECTIONS Connecting to PC Connecting to PC The unit can be connected to PC (person computer) via the VGA cable. Follow the steps and the fi gure below to connect: 1. Connect one end of the VGA cable to the VGA input jack on the rear panel of the unit. 2.

  • Page 36: Connecting To Tv Signal

    SYSTEM CONNECTIONS Connecting to TV Signal Connecting to TV Signal This unit can be connected to the TV signal input source via the TV jack on the rear panel. After connection, turn on the power of the unit; press the INPUT button to shift to TV mode.

  • Page 37: Tv Function

    TV FUNCTION Preparations Preparations 1. After connection, press the POWER button to turn on the power. 2. Press the INPUT button to shift to TV mode. You can go on with the following opera- tions: Image Setting Image Setting Note: This item is only available when there is signal input.
  • Page 38 TV FUNCTIONS brightness control: brightness control: Press the “▲▼” button to select “Brightness” and press “◄►” button to adjust the brightness. Press the “MENU” button to return to the previous menu. Contrast Setup Contrast Setup Press the ▲▼ button to select Contrast and press the ◄► button to adjust the value. Press the MENU button to return to the previous menu.

  • Page 39: Audio Setting

    TV FUNCTIONS Audio Setting Audio Setting Press the MENU button once to enter the setup menu. Press the ▲▼ button to select Audio and press the OK button to enter the menu shown on the right. In the Audio setup menu, press the ▲▼ button to select the desired item and press the OK button to enter.
  • Page 40 TV FUNCTIONS Timer Timer Press the MENU button once to enter the setup menu. Press the ▲▼ button to select Timer and press the OK button to enter the menu shown on the right. In the Timer setup menu, press the ▲▼ button to select Off, 15Min, 30Min, 45Min, 60Min, 75Min, 90Min, 105Min or 120Min.
  • Page 41 TV FUNCTIONS Auto scan: Auto scan: Press the ▲▼ button to select the Auto Scan and press the OK button to start auto scan. The screen will display shown below: Auto scan will take a few minutes, when the tuning operation completes the unit will exit and memorize the programs by sequence automatically.
  • Page 42 TV FUNCTIONS manual install: manual install: Press the ▲▼ button to select the Manual Install and press the OK button to enter the menu shown on the right. In the Manual Install setup menu, press the ▲▼ button to select the desired item. Press the MENU button to return to the previous menu.
  • Page 43 TV FUNCTIONS language: language: Press the ▲▼ button to select the Language, press the OK button to enter the setup, press the ▲▼ button to select item. Press the MENU button to return to the previous menu. Factory Reset Factory Reset Press the ▲▼...

  • Page 44: Nicam Function

    NICAM FUNCTION The unit support NICAM function under TV mode. Under NICAM TV broadcast: Under NICAM TV broadcast: 1. When receiving stereo audio signals, press the STEREO button on the remote con- trol repeatedly to shift the sound tracks between Nicam Stereo and Mono and the screen will appear corresponding display as shown below: 2.

  • Page 45: Other Function

    OTHER FUNCTION External AV Input Function External AV Input Function The unit has external AV input function. It supports COMPOSITE, S-VIDEO and COMPONENT modes. Use the audio, video and S-Video cable to connect the unit to the external AV signal source such as recorder, vidicon, satellite receiver or game player etc.

  • Page 46: Troubleshooting

    TROUBLESHOOTING SYMPTOM CHECK ITEM Make sure system connections are correct. Make sure the sound setup of DVD disc is correct. Make sure disc is not dirty, warped or scratched severely. There is no sound. Clean or replace the disc. Make sure the speaker mute is not on. In the TV mode, set the correct sound mode.
  • Page 47 PRODUCT TECHNICAL SPECIFICATIONS FEATURE DESCRIPTION TFT-LCD Resolution 1024 x 768 TFT-LCD Screen Size 15 inches Power AC100~ 240V, 50/60Hz DC 12V Power Consumption < 40W Dimension 345 × 84 × 390mm(LXWXD) Weight About 5.8 Kg Ambient Temperature 10~45℃ Address to service center for consultation, when the service life of product has expired. Otherwise the further operation can entail impossibility of normal use of the product.
  • Page 48 Данные производителя: Данные производителя:...
