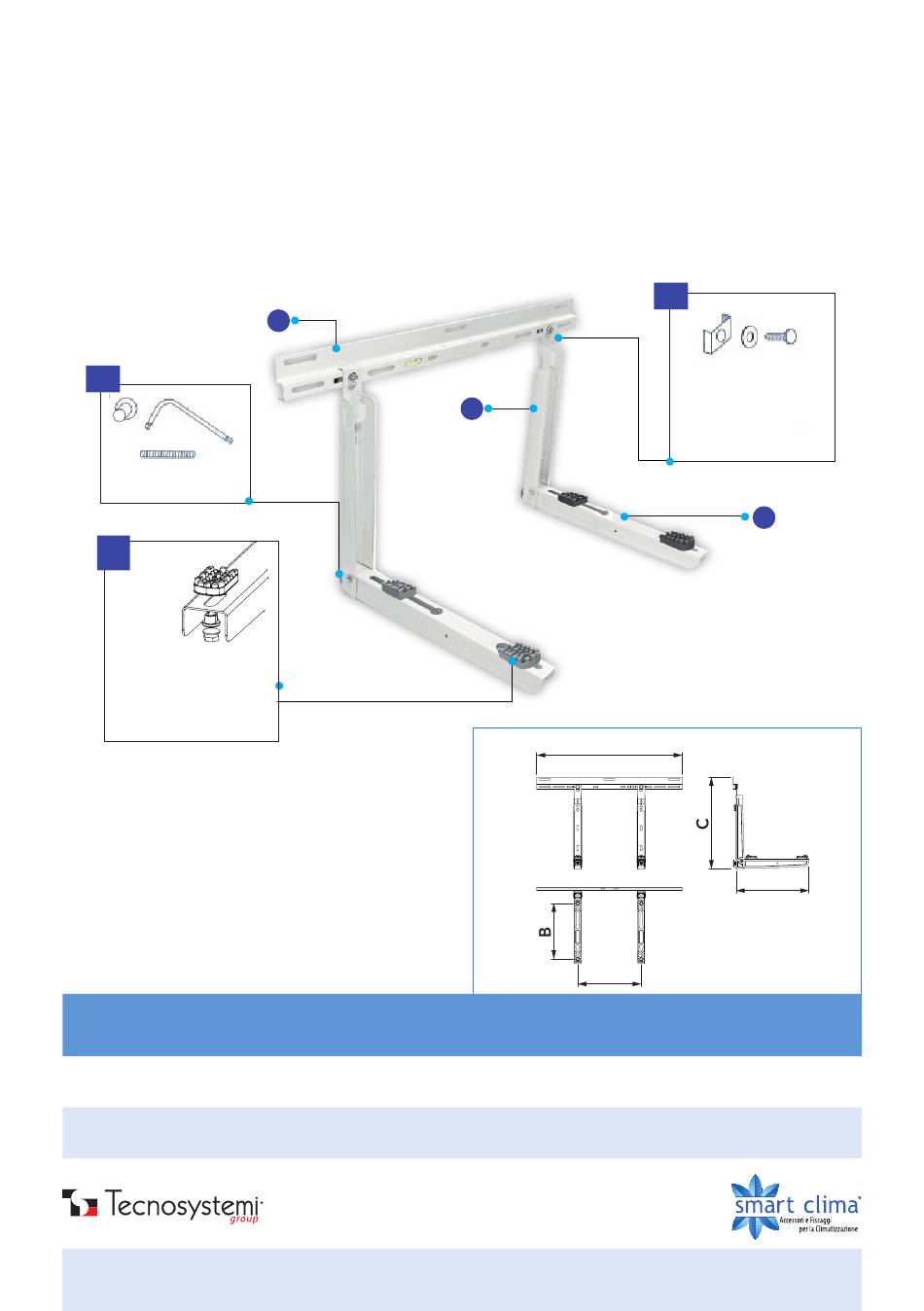

MONTAGGIO
Per fissare il braccio (1) alla mensola (2) usare le barre filettate e gli inserti a brugola (A) in dotazione
1.
Per fissare il braccio alla barra (3) usare i bulloni 8 x 35, le piastrine e le rondelle 8 x 24 (B) in dotazione
2.
3. Fissare gli antivibranti (C) "SOFT" nella parte ventilatore per la portata max. di 60kg e gli antivibranti "HARD" sotto la
parte motore per una portata max. di 120 kg
To fix the arm (1) to the bracket (2) use the supplied threaded bars and Allen inserts (A)
1.
To fix the arm to the bar (3) use the supplied bolts 8 x 35, the plates and washers 8 x 24 (B)
2.
3. Mount the "SOFT" vibration dampers (C) in the fan part for a max. capacity of 60kg, and the "HARD" vibration dampers
under the motor part for a max. capacity of 120 kg
A
INSERTI A BRUGOLA
/ ALLEN INSERTS
C
ANTIVIBRANTI BULLONI
8 x 35 DADO FLANGIATO
RONDELLE 8 x 24 Pz. 4
/ VIBRATION DAMPING
BOLTS 8 x 35 FLANGED
NUT WASHERS 8 x 24 pc. 4
DIMENSIONI
E CARATTERISTICHE

/ DIMENSIONS AND FEATURES

CODICE / CODE DESCRIZIONE / DESCRIPTION
STAFFA GIOTTO PALACE 100
111000801GP
/ GIOTTO PALACE 100 BRACKET
STAFFA GIOTTO PALACE 120
111000811GP
/ GIOTTO PALACE 120 BRACKET
2

/ ASSEMBLY

3
1
800
A
DIMENSIONI / DIMENSIONS
A [mm] B [mm] C [mm]
350/750 150/310 500
350/750 180/380 500
B
BULLONI 8x35 -
PIASTRINE - RONDELLE
8 x 24
/ BOLTS 8x35 -
PLATES - WASHERS
8 x 24
2
D
PORTATA / LOAD
D [mm] [kg]
400 100
465 120
