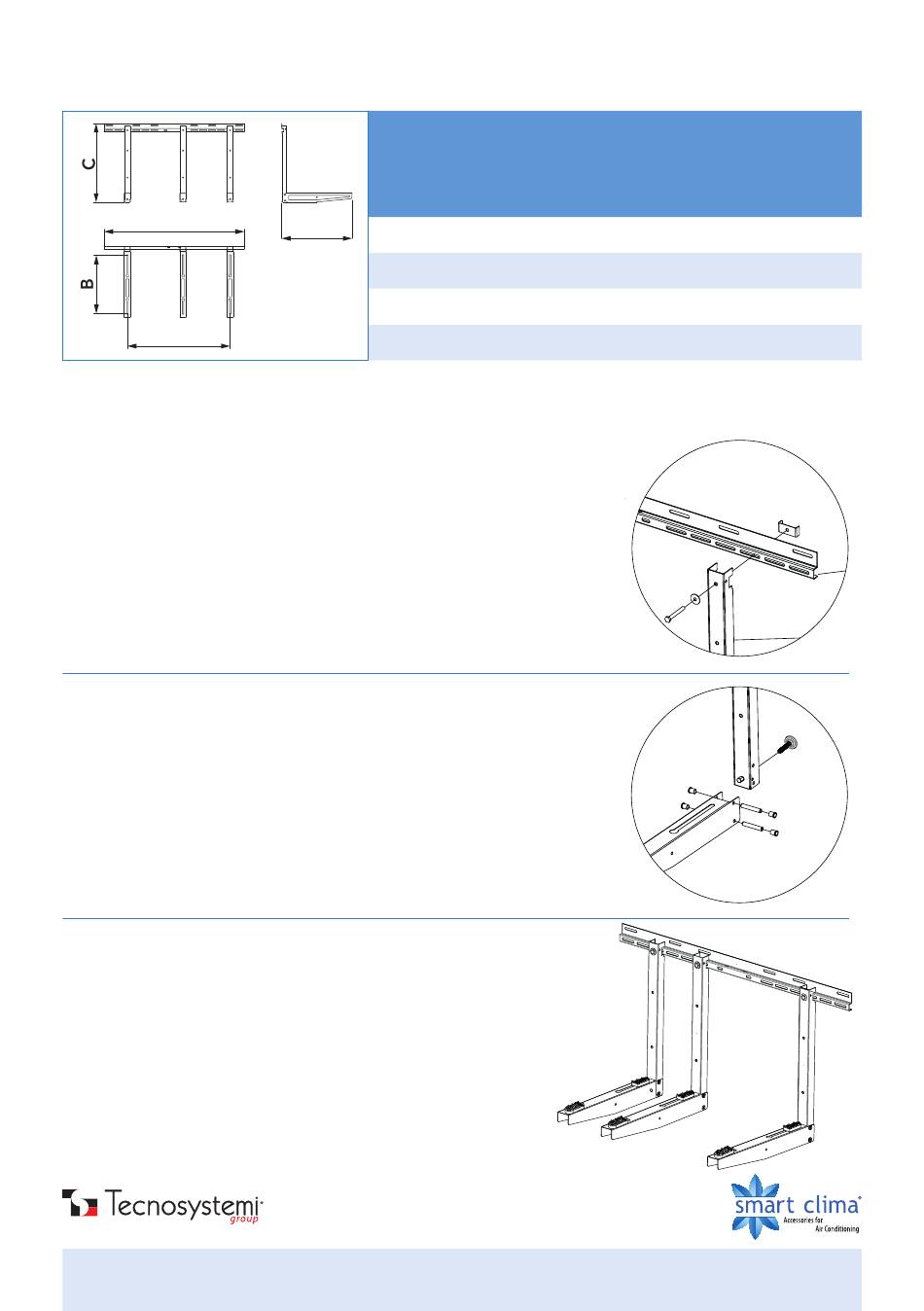

DIMENSIONI
1200
A
ASSEMBLAGGIO MESSA IN OPERA
STEP 1
Posizionare il particolare 1 a muro e fissarlo mediante tasselli di fissaggio (in
dotazione solo per il codice 11000900). Inserire le piastrine (particolare 2)
all'interno della barra (particolare 1) posizionandole in prossimità del braccio
(particolare 6). Fissare le braccia (particolare 6) mediante bullone e rondella
(particolare 4 - 5) alla piastrina (particolare 2).
/ Position part 1 on the wall and fix it using the fixing plugs (supplied only for
code 11000900). Insert the plates (part 2) on the inner side of the bar (part 1)
positioning them near the arm (part 6). Fix the arm (part 6) using the bolt and
washer (part 4 - 5) to the plate (part 2).
STEP 2
Fissare particolare 3 a particolare 6 e fissarlo mediante barra filettata
ed inserto (particolare 7 - 8) e fissare il piedino (particolare 9) nel retro del
particolare 6 mediante l'inserto pre-posizionato.
Fix part 3 to part 6 and secure them with a threaded bar and insert (part 7 – 8),
then secure the foot (part 9) in the back of part 6 using the pre-positioned insert.
STEP 3
Una volta creata la struttura installare gli anti-vibranti "no shock"
(particolare 10: antivibrante "soft" da installare nel lato ventola, anti-
vibrante "hard" da installare nel lato compressore). Installata l'unità
esterna regolare le staffe mediante piedino regolabile (particolare 9).
/ Once the structure has been created, install the "no shock" vibration
dampers (part 10: "soft" vibration damper to be installed in fan side,
"hard" vibration damper to be installed in compressor side). Install the
external unit, adjust the wall brackets using the adjustable foot (part 9).

/ DIMENSIONS

CODICE
/ CODE
D
SCD500149
11000900
11000910
11000930
DESCRIZIONE / DESCRIPTION
A [mm] B [mm] C [mm]
1150 290/550 680
1150 240/500 670
1150 190/490 680
1150 300/550 680

/ ASSEMBLY AND SET UP

PORTATA
/ LOAD
D [mm] [kg]
680 160
600 210
600 250
600 300
