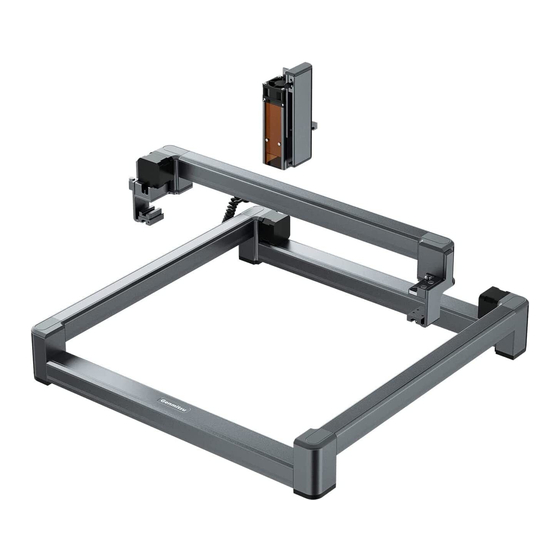

Genmitsu LC-40 User Manual

Laser engraver rotary roller module
Hide thumbs Also See for LC-40:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Genmitsu
English
01 - 17
Deutsch
18 - 34
日 本 語
35 - 51
Genmitsu LC-40 Laser Engraver Rotary Roller Module
Genmitsu LC-40レーザー彫刻機回転ローラーモジュール
Genmitsu LC-40 Rotationswalzen-Gravurmodul für die Laserbearbeitung
取
扱
説
明
書
V1.0 Aug.2022

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LC-40 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Genmitsu LC-40

Summary of Contents for Genmitsu LC-40

  • Page 1 Genmitsu 取 扱 説 明 書 Genmitsu LC-40 Laser Engraver Rotary Roller Module English 01 - 17 Genmitsu LC-40レーザー彫刻機回転ローラーモジュール Deutsch 18 - 34 Genmitsu LC-40 Rotationswalzen-Gravurmodul für die Laserbearbeitung 日 本 語 35 - 51 V1.0 Aug.2022...

  • Page 2: Table Of Contents

    Contents / Inhaltsverzeichnis / コンテンツ Product Structure Wire Connection Roller Connection on PC Roller Connection on Mobile Phone Roller Instruction in GRBL Firmware Ansicht des Produkts Kabelanschluss Verbindung des Rotationswalzen-Gravurmoduls mit dem PC Verbindung des Rotationswalzen-Gravurmoduls mit dem Mobiltelefon Verwendung des Rotationswalzenmoduls mit der GRBL Firmware 製品構造...

  • Page 3: Product Structure

    Product Structure Front View Top View Right View Side View...

  • Page 4: Wire Connection

    Wire Connection Connect the laser engraver and the rotary roller module with the cable provided. ① ② ③ ④...

  • Page 5: Roller Connection On Pc

    Roller Connection on PC Application: This Rotary Roller is used to engrave cylindrical materials, the maximum engravable length is 370mm (14.57in), the maximum engravable diameter is 390mm (15.39in). Instruction: 1. Make sure the rotary roller module is properly connected to the laser engraver.

  • Page 6: Roller Connection On Mobile Phone

    Roller Connection on Mobile Phone Application: This Rotary Roller is used to engrave on cylinders, the maximum engravable length is 370mm (14.57in), the maximum engravable diameter is 390mm (15.39in). Instruction: 1. Make sure the rotary roller module is properly connected to the laser engraver.

  • Page 7: Roller Instruction In Grbl Firmware

    Roller Instruction in GRBL Firmware · What you need 1. USB Type-B Cable 2. Genmistu LC-40 Rotary Roller Module 3. Firmware 4. LaserGRBL/LightBurn · Firmware Flashing 1. Connect the machine to the power supply and insert the USB cable. Power Button 2.
  • Page 8 Roller Instruction in GRBL Firmware · LaserGRBL 1. Download and install LaserGRBL from its official website (https://lasergrbl.com/), run the program. 2.1 Select the appropriate COM Port and click the Connect button. (Figure 5) With a successful connection you will see text in the console window that says "Grbl 1.1f [‘$’ for help]"...
  • Page 9 Roller Instruction in GRBL Firmware 2.2 Navigate to the Grbl – Grbl Configuration (Figure 7) to enter the configuration page (Figure 8-1 & Figure 8-2), import the corresponding configuration and then close the window. Figure 7 Figure 8-1 Figure 8-2...
  • Page 10 Roller Instruction in GRBL Firmware 2.3 Connect the Rotary Roller Module with the laser engraver, and focus the engraving material. 2.4 Open a picture in LaserGRBL, (Figure 9-1 & Figure 9-2), and you can adjust the related settings. Make sure the Quality≥10 lines/mm (Figure 10), and the Offset settings in the next page should be X≥5.0, Y=5.0 (Figure 11).
  • Page 11 Roller Instruction in GRBL Firmware 2.5 The image will be created in short and click the “Framing” button in the bottom to preview your engraving project. (Figure 12) 2.6 Click the “Start” button to start engraving. Figure 12 Figure 13...
  • Page 12 Roller Instruction in GRBL Firmware · LightBurn Instruction Download and install Lightburn from its official website (https://lightburnsoftware.com/), connect the machine with USB Type-B cable and run the program. 2.1 In the Devices page (Figure 15), click the 'Find My Laser' button, and you'll see this screen (Figure 16).
  • Page 13 Roller Instruction in GRBL Firmware 2.3 After a short scan, LightBurn will list the devices it was able to recognize, select your laser and click 'Add Device'. (Figure 17) 2.4 Choose “Front Left” for the origin of your laser, then click “Next”.(Figure 18) Figure 17 Figure 18...
  • Page 14 Roller Instruction in GRBL Firmware 2.5 Check the device info in the Device Discovery Wizard, click “Finish” if they are all correct. (Figure 19) 2.6 You can now see your newly added device in your device list, select it and click “OK” to use LightBurn.
  • Page 15 Roller Instruction in GRBL Firmware 2.7 “Edit” – "Device Settings” (Figure 21) 2.8 Choose the “GCode” tab in this screen (Figure 22) Figure 21 Figure 22...
  • Page 16 Roller Instruction in GRBL Firmware 2.9 Add <G91 G01Y-5F500> in the “Start GCode” section and click “OK” to finish device setup. Note: This Start Gcode is for the laser rotary roller module only, please delete it when you are using the laser engraver.
  • Page 17 Roller Instruction in GRBL Firmware 2.10 Open an image file in LightBurn and adjust the image and engraving settings as needed.
  • Page 18 Roller Instruction in GRBL Firmware 2.11 Click “Frame” in the down right corner to preview the boundary of your engraving project.
  • Page 19 Roller Instruction in GRBL Firmware 2.12 Click ”Start” to start engraving.

  • Page 20: Ansicht Des Produkts

    Ansicht des Produkts Vorderansicht Ansicht von oben Ansicht von rechts Seitenansicht...

  • Page 21: Kabelanschluss

    Kabelanschluss Verbinden Sie den Lasergravierer und das Rotationswalzen-Gravurmodul mit dem mitgelieferten Kabel. ① ② ③ ④...

  • Page 22: Verbindung Des Rotationswalzen-Gravurmoduls Mit Dem Pc

    Verbindung des Rotationswalzen-Gravurmoduls mit dem PC Verwendung: Dieses Rotationswalzen-Gravurmodul wird zur Laserbearbeitung von zylindrischen Objekten verwendet. Die maximal zu bearbeitende Länge beträgt 370 mm, der maximale Durchmesser 390 mm. Anweisungen: 1. Vergewissern Sie sich, dass das Rotationswalzen-Gravurmodul ordnungsgemäß an das Lasergraviergerät angeschlossen ist.

  • Page 23: Verbindung Des Rotationswalzen-Gravurmoduls Mit Dem Mobiltelefon

    Verbindung des Rotationswalzen-Gravurmoduls mit dem Mobiltelefon Verwendung: Dieses Rotationswalzen-Gravurmodul wird zur Laserbearbeitung von zylindrischen Objekten verwendet. Die maximal zu bearbeitende Länge beträgt 370 mm, der maximale Durchmesser 390 mm. Anweisungen: 1. Vergewissern Sie sich, dass das Rotationswalzen-Gravurmodul ordnungsgemäß an das Lasergraviergerät angeschlossen ist.

  • Page 24: Verwendung Des Rotationswalzenmoduls Mit Der Grbl Firmware

    Verwendung des Rotationswalzenmoduls mit der GRBL Firmware · Was Sie brauchen 1. USB Type-B Kabel 2. Genmitsu LC-40 Rotationswalzen-Gravurmodul für die Laserbearbeitung 3. Firmware 4. LaserGRBL/LightBurn · Firmware übertragen Einschaltknopf 1. Schließen Sie das Gerät an die Stromversorgung an und stecken Sie das Knopf zum erneuten Gravieren USB-Kabel ein.
  • Page 25 Verwendung des Rotationswalzenmoduls mit der GRBL Firmware · LaserGRBL 1. Laden Sie LaserGRBL von der offiziellen Website (https://lasergrbl.com/) herunter und installieren Sie es bevor Sie es anschließend ganz normal ausführen. 2.1 Wählen Sie den entsprechenden COM-Port aus und klicken Sie auf die Schaltfläche "Connect". (Abbildung 5).
  • Page 26 Verwendung des Rotationswalzenmoduls mit der GRBL Firmware 2.2 Navigieren Sie zu Grbl - Grbl Configuration (Abbildung 7), um die Konfigurationsseite (Abbildung 8-1 & Abbildung 8-2) zu öffnen. Importieren Sie die entsprechende Konfiguration und schließen Sie dann das Fenster. Abbildung Abbildung Abbildung...
  • Page 27 Verwendung des Rotationswalzenmoduls mit der GRBL Firmware 2.3 Verbinden Sie das Rotationswalzen-Gravurmodul mit dem Lasergravierer, und fokussieren Sie das Graviermaterial. 2.4 Öffnen Sie ein Bild in LaserGRBL (Abbildung 9-1 & Abbildung 9-2), und passen Sie die entsprechenden Einstellungen an. Vergewissern Sie sich, dass die Qualität≥10 Linien/mm (Abbildung 10) ist.
  • Page 28 Verwendung des Rotationswalzenmoduls mit der GRBL Firmware 2.5 Klicken Sie unten auf die Schaltfläche "Framing", um eine Vorschau Ihres Gravurprojekts anzuzeigen. (Abbildung 12) 2.6 Klicken Sie auf die Schaltfläche "Start", um mit der Lasergravur zu beginnen. (Abbildung 13) Abbildung 12 Abbildung 13...
  • Page 29 Verwendung des Rotationswalzenmoduls mit der GRBL Firmware · Anleitung zur Benutzung von LightBurn Laden Sie Lightburn von der offiziellen Website (https://lightburnsoftware.com/) herunter, installieren Sie es, schließen Sie das Gerät mit einem USB-Typ-B-Kabel an und starten Sie anschließend das Programm. 2.1 Klicken Sie auf der Geräteseite (Abbildung 15) auf die Schaltfläche "Find My Laser", und Sie sehen dieses Fenster (Abbildung 16).
  • Page 30 Verwendung des Rotationswalzenmoduls mit der GRBL Firmware 2.3 Nach einem kurzen Suchvorgang listet LightBurn die erkannten Geräte auf, wählen Sie Ihren Laser aus und klicken Sie auf "Add Device". (Abbildung 17) 2.4 Wählen Sie "Front Left" für den Ursprung Ihres Lasers und klicken Sie dann auf "Next". (Abbildung 17) Abbildung 17 Abbildung 18...
  • Page 31 Verwendung des Rotationswalzenmoduls mit der GRBL Firmware 2.5 Überprüfen Sie die Geräteinformationen im Assistenten für die Geräteerkennung und klicken Sie auf "Finish", wenn alle Angaben korrekt sind. (Abbildung 19) 2.6 Sie können nun das neu hinzugefügte Gerät in Ihrer Geräteliste sehen, es auswählen und auf "OK"...
  • Page 32 Verwendung des Rotationswalzenmoduls mit der GRBL Firmware 2.7 "Bearbeiten" - "Geräteeinstellungen" (Abbildung 21) 2.8 Wählen Sie die Registerkarte "GCode" in diesem Fenster (Abbildung 22) Abbildung 21 Abbildung 22...
  • Page 33 Verwendung des Rotationswalzenmoduls mit der GRBL Firmware 2.9 Fügen Sie <G91 G01Y-5F500> im Abschnitt "Start GCode" hinzu und klicken Sie auf "OK", um die Einrichtung des Geräts abzuschließen. (Abbildung 23) Hinweis: Dieser Start-G-Code ist nur für das Laser-Rotationswalzenmodul, bitte löschen Sie ihn, wenn Sie den Lasergravierer ohne dieses verwenden.
  • Page 34 Verwendung des Rotationswalzenmoduls mit der GRBL Firmware 2.10 Öffnen Sie eine Bilddatei in LightBurn und passen Sie die Bild- und Gravureinstellungen nach Bedarf an.
  • Page 35 Verwendung des Rotationswalzenmoduls mit der GRBL Firmware 2.11 Klicken Sie in der rechten unteren Ecke auf "Frame", um in der Vorschau die Außenkanten Ihres Gravurprojekts anzuzeigen.
  • Page 36 Verwendung des Rotationswalzenmoduls mit der GRBL Firmware 2.12 Klicken Sie auf "Start", um die Lasergravur zu starten.
  • Page 37 製品構造 正面図 平面図 右側面図 左側面図...
  • Page 38 配線 ご注意：モデル及び対応するUSBケーブルに応じて、インターフェースに挿入してください。 付属のケーブルでレーザー彫刻機と回転ローラーを接続します。 ① ② ③ ④...

  • Page 39: Pcでのローラー接続

    PCでのローラー接続 応用：当回転ローラーは円柱形のものを彫刻するために使用されます。最大彫刻長さは370mm (14.57in)で、最大彫刻直径は390mm (15.39in)です。 指示： 1．回転ローラーモジュールがレ ーザー彫刻機に正しく接続され ていることを確認します。 2．レーザー彫刻機を電源に接続 して、マシンをオンにします。 3. PCで彫刻ソフトを開き、「接 続機器」ボタンをクリックして、 マシンに接続します。 4.「設定」で回転ローラーモジュ ールを有効にします。 5．円柱形の彫刻材料をローラー モジュールに置き、彫刻位置を 確認します。...
  • Page 40 スマホでのローラー接続 応用：当回転ローラーは円柱形のものを彫刻するために使用されます。最大彫刻長さは370mm (14.57in)で、最大彫刻直径は390mm (15.39in)です。 指示： 1.  回転ローラーモジュールがレー ザー彫刻機に正しく接続されてい ることを確認します。 2. レーザー彫刻を電源に接続して、 マシンをオンにします。 3.  彫刻アプリでレーザー彫刻機に 接続します。 4.「デバイス」設定ページで回転 ローラーモジュールを有効にしま す。 5.  円柱形の彫刻材料をローラーモ ジュールに置き、彫刻位置を確認 します。...
  • Page 41 GRBLファームウェアでの指示 · 必要なもの 1. USB Type-Bケーブル 2. Genmitsu LC-40回転ローラーモジュール 3. ファームウェア 4. LaserGRBL/LightBurn · ファームウェアの更新 1. マシンを電源に接続してUSBケーブルを挿入します。 電源ボタン 2.  マシン背面のリピート彫刻ボタンを3秒間押し、電源ボタンを押 リピート彫刻ボタン して再起動モードになります。 Up_ble_v1.3.exe（図１）を開き、Start upgrade（図2）をクリックします。そのプログラムはフ ァームウェアを自動的に更新します。 3.  ファームウェアのアップグレードは約1分間かかります、プログレスバーが100％に達するのを 待ち、その後、あなたのレーザー彫刻機をオフにして、再起動します。(図3) 図１ 図 2 図 3...
  • Page 42 GRBLファームウェアでの指示 · LaserGRBL 1. 公式サイトからLaserGRBLをダウンロードし、インストールした後、プログラ ムを実行します。(https://lasergrbl.com/) 2.1 適切なCOMポートを選択して、「接続」ボタンをクリックします。（図５） 接続に成功すると、コンソールウィンドウに 「Grbl 1.1f ['$' for help]」というテキストが表示さ れ、 「Laser Ready」 と表示されます（図6）。 図 5 図 6...
  • Page 43 GRBLファームウェアでの指示 2.2 ナビゲーションバーのGrblをクリックし、Grbl構成をクリックして構成ページに入ります（図 ８-1 & 図８-2）。対応する構成をインポートしてから、ウィンドウを閉じます。 図 7 図 8-1 図 8-2...
  • Page 44 GRBLファームウェアでの指示 2.3 回転ローラーモジュールとレーザー彫刻機を接続して、彫刻材料の彫刻位置を確認します。 2.4 LaserGRBLで画像を開き(図9-1 & 図9-2)、関連する設定を調整することができます。品質を ≧10 lines/mm (図10)に調整し 、次ページのオフセット設定を X≧5.0, Y=5.0 (図11) に調整します。 図 9-1 図 10 図 11 図 9-2...
  • Page 45 GRBLファームウェアでの指示 2.5 画像がすぐに作成されます。下部の「Framing」ボタンをクリックして、彫刻プロジェクトの プレビューが表示できます。(図12) 2.6 「Start」ボタンをクリックして、彫刻を始めます。 図 12 図 13...
  • Page 46 GRBLファームウェアでの指示 · LightBurn指示 公式サイトからLightburnをダウンロードし、インストールします。USB Type-B ケー ブルでマシンを接続して、プログラムを実行します。(https://lightburnsoftware.com/) 2.1 デバイスページ（図15）で「私のレーザーを探す」ボタンをクリックすると、図16 の画面が表示されます。 2.2 デバイスが正しく接続されていることを確認します。レーザーが準備できたら、「次へ」をク リックします。 図 15 図 16...
  • Page 47 GRBLファームウェアでの指示 2.3 短いスキャンの後、LightBurnは認識できたデバイスを展示し、レーザーを選択して「デバイス の追加」をクリックします。(図17) 2.4 レーザーの原点を「左前方」と選択し、「Next」をクリックします。(図18) 図 17 図 18...
  • Page 48 GRBLファームウェアでの指示 2.5  デバイス検出ウィザードでのデバイス情報をチェックし、すべて正しければ  「OK」をクリッ クします。(図19) 2.6 デバイスリストに新しく追加したデバイスが表示されるので、それを選択して「OK」をクリッ クするとLightBurnが使用できるようになります。(図20) 図 19 図 20...
  • Page 49 GRBLファームウェアでの指示 2.7 「Edit」 ‒ 「Device Settings」 (図21) 2.8 この画面で「GCode 」タブを選択します。 (図22) 図 21 図 22...
  • Page 50 GRBLファームウェアでの指示 2.9 「Start GCode」部分で <G91 G01Y-5F500> を追加し、「OK」をクリックしてデバイスの設定 を完了します。 ご注意:  このStart  Gcodeはレーザー回転ローラーモジュールにしか適用しません。レーザー彫刻 機を使用する際に削除してください。...
  • Page 51 GRBLファームウェアでの指示 2.10 LightBurnで画像ファイルを開き、必要に応じて画像と彫刻の設定を調整します。...
  • Page 52 GRBLファームウェアでの指示 2.11 右下の「フレーム」をクリックして、彫刻プロジェクトの彫刻範囲がプレビューできます。...
  • Page 53 GRBLファームウェアでの指示 2.12 「スタート」をクリックして、彫刻を始めます。...
  • Page 54 Genmitsu Desktop CNC & Laser www.sainsmart.com support@sainsmart.com Vastmind LLC, 5892 Losee Rd Ste. 132, N. Las Vegas, NV 89081...
