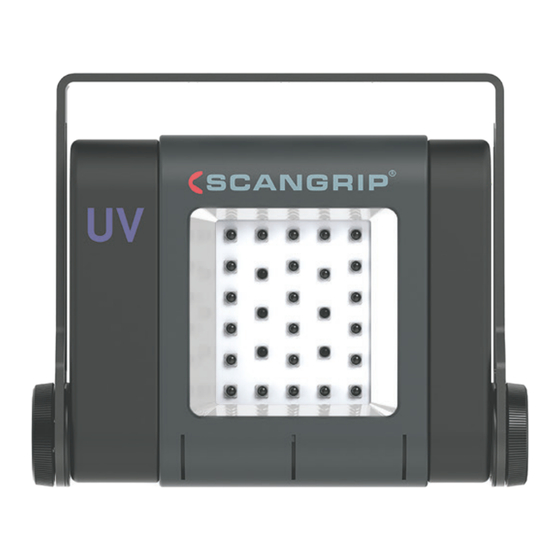

SCANGRIP UV-EXTREME Manual

Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
UV-EXTREME
03.5272
Light control app
* go to scangrip.com to register
UV LED
UV peak
wavelength
395 nm
278x241x160mm
@10cm distance
Min. irradiance: >80mW/cm²
Min. irradiance: >6mW/cm²
Center irradiance: 395mW/cm²
Center irradiance: 35mW/cm²
1m
2x1.0 mm
4.95 kg
@40cm distance
@60cm distance
Min. irradiance: >6mW/cm²
Center irradiance: 16mW/cm²
5m
-10
H05RN-F
2
IP30
Assembly guide
Curing area:
380cm² @10cm distance
6300cm² @40cm distance
7000cm² @60cm distance
to +40
C
220-240V AC
o
o
50 Hz
300W
IK07

Advertisement

loading
Need help?

Need help?

Do you have a question about the UV-EXTREME and is the answer not in the manual?

Questions and answers

Related Manuals for SCANGRIP UV-EXTREME

Summary of Contents for SCANGRIP UV-EXTREME

  • Page 1 UV-EXTREME 03.5272 Light control app Assembly guide * go to scangrip.com to register UV LED @10cm distance @40cm distance @60cm distance Curing area: Min. irradiance: >80mW/cm² Min. irradiance: >6mW/cm² Min. irradiance: >6mW/cm² 380cm² @10cm distance Center irradiance: 395mW/cm² Center irradiance: 35mW/cm²...
  • Page 2 UV-EXTREME WARNING • Only for professional use. • Highly efficient LED light for UV curing. For indoor use only. • Always respect applicable legislation for working with electrical equipment to reduce the risk of accidents. • Do not use the lamp near a naked flame.
  • Page 3 Press and hold both + and – (C) for 10 seconds to reset the Bluetooth PIN code. All timer LEDs (B) will flash 3 times when PIN code is reset. • The UV-EXTREME and UV-EXTREME PLUS are compatible with the Scangrip smartphone app for Android and iOS. •...
  • Page 4 UV-EXTREME ADVARSEL • Kun til professionel brug. • Ekstremt effektivt LED-lys til UV-hærdning. Kun til indendørs brug. • Respekter altid den gældende lovgivning for arbejde med elektrisk udstyr for dermed at reducere risikoen for ulykker. • Anvend ikke lampen i nærheden af åben ild.
  • Page 5 Hold både knapperne + og - (C) nede i 10 sekunder for at nulstille Bluetooth-PIN-koden. Alle tim- er-LED’erne (B) blinker 3 gange, når PIN-koden er nulstillet. • UV-EXTREME og UV-EXTREME PLUS er kompatible med Scangrip smartphone-appen til Android og iOS. •...
  • Page 6 UV-EXTREME ACHTUNG • Nur für den professionellen Einsatz. • Hocheffiziente LED-Arbeitsleuchte für UV-Härtung. Nur für den Einsatz in Innenräumen. • Beachten Sie immer die allgemeinen Sicherheitsvorschriften für den Gebrauch von Elektrogeräten, um die Unfallgefahr zu verringern • Die Lampe nie in der Nähe von offenen Flammen benutzen •...
  • Page 7 Halten Sie sowohl die Tasten + als auch - (C) 10 Sekunden lang gedrückt, um den Bluetooth-PIN-Code zurückzusetzen. Alle Timer-LEDs (B) blinken dreimal, wenn der PIN-Code zurückgesetzt wird. • UV-EXTREME und UV-EXTREME PLUS sind mit der Scangrip Smartphone-App für Android und iOS kompatibel. •...
  • Page 8 UV-EXTREME ATTENTION • Uniquement pour un usage professionnel. • Lampe LED hautement efficace pour le durcissement aux rayons ultraviolets. Pour une utilisation en intérieur uniquement. • Il faut toujours respecter les lois en vigueur pour le travail avec l’équipement électrique. Ceci pour réduire le risque d’accidents...
  • Page 9 Appuyez sur + et – (C) et maintenez-les enfoncés pendant 10 secondes pour réinitialiser le code PIN Bluetooth. Tous les voyants de la minuterie (B) clignoteront 3 fois lorsque le code PIN sera réinitialisé. • UV-EXTREME et UV-EXTREME PLUS sont compatibles avec l’application Scangrip pour smartphone (Android et iOS). •...
  • Page 10 UV-EXTREME ADVERTENCIA • Solo para uso profesional. • Luz LED de alta eficiencia para secado UV. Diseñada solo para uso en interiores. • Para reducir el riesgo de accidentes, respete siempre la legislación aplicable para el trabajo con equipos eléctricos •...
  • Page 11 Bluetooth. Todos los indicadores LED del temporizador (B) parpadearán 3 veces al restablecer el código PIN. • Los modelos UV-EXTREME y UV-EXTREME PLUS son compatibles con la aplicación para móviles Scangrip, disponible para Android e iOS. • El producto se apagará automáticamente una vez finalizado el tiempo de secado elegido.
  • Page 12 UV-EXTREME AVISO • Apenas para uso profissional. • Luz LED altamente eficiente para a cura UV. Apenas para uso no interior. • Respeite sempre a legislação aplicável ao trabalho com equipamento elétrico a fim de reduzir o risco de acidentes •...
  • Page 13 Prima sem soltar + e - (C) durante 10 segundos para repor o código PIN Bluetooth. Todos os LED dos temporizadores (B) piscarão 3 vezes quando o código PIN for reiniciado. • O UV-EXTREME e o UV-EXTREME PLUS são compatíveis com a aplicação de smartphone Scangrip para Android e iOS. •...
  • Page 14 UV-EXTREME AVVERTENZA • Solo per uso professionale. • Luce a LED a elevata efficienza per la polimerizzazione UV. Solo per uso interno. • Rispettare sempre la legislazione applicabile per il lavoro con apparecchiature elettriche al fine di ridurre al minimo il rischio di incidenti •...
  • Page 15 Mantenere premuti + e – (C) per 10 secondi per resettare il codice PIN Bluetooth. I LED del timer (B) lampeggiano 3 volte quando il codice PIN viene resettato. • UV-EXTREME e UV-EXTREME PLUS sono compatibili con l’app Scangrip per smartphone Android e iOS. •...
  • Page 16 UV-EXTREME WAARSCHUWING • Alleen voor professioneel gebruik. • Zeer efficiënt ledlicht voor UV-uitharding. Alleen voor binnengebruik. • Volg bij werkzaamheden met elektrische uitrusting altijd de geldende wet- en regelgeving om de kans op ongevallen te minimaliseren • Gebruik de lamp niet in de nabijheid van open vuur •...
  • Page 17 Houd beide + en – (C) 10 seconden ingedrukt om de Bluetooth-pincode opnieuw in te stellen. Alle timer-leds (B) knipperen 3 keer wanneer de pincode wordt gereset. • De UV-EXTREME en UV-EXTREME PLUS zijn compatibel met de Scangrip smartphone-app voor Android en iOS. •...
  • Page 18 UV-EXTREME OSTRZEŻENIE • Tylko do użytku profesjonalnego. • Wysoce wydajna lampa LED do utwardzania promieniowaniem UV. Produkt jest przeznaczony wyłącznie do użytku w pomieszczeniach zadaszonych. • Aby zmniejszyĆ ryzyko wystąpienia wypadku, naleŻy zawsze przestrzegaĆ odpowiednich przepisów dotyczących pracy z urządzeniami elektrycznymi •...
  • Page 19 Nacisnąć i przytrzymać oba przyciski + i – (C) przez 10 sekund, aby zresetować kod PIN do Bluetooth. Wszystkie diody LED timera (B) migną 3 razy po zresetowaniu kodu PIN. • UV-EXTREME i UV-EXTREME PLUS są kompatybilne z aplikacją Scangrip na smartfony z systemami Android i iOS. •...
  • Page 20 UV-EXTREME ПРЕДУПРЕЖДЕНИЕ • Само за професионална употреба. • Високоефективна LED лампа за втвърдяване с UV лъчи. За употреба само на закрито. • Винаги спазвайте приложимото законодателство при работа с електрическо оборудване, за да се намали рискът от злополуки • Не използвайте лампата в близост до открит пламък e •...
  • Page 21 Натиснете и задръжте + и – (C) за 10 секунди, за да нулирате Bluetooth PIN кода. Всички LED светлини на таймера (B) ще примигнат 3 пъти, когато ПИН кодът се нулира. • UV-EXTREME и UV-EXTREME PLUS са съвместими с приложението за смартфони Scangrip за Android и iOS. •...
  • Page 22 UV-EXTREME VARNING • Endast för professionellt bruk. • Högeffektivt LED-ljus för UV-härdning. Endast för inomhusbruk. • Respektera alltid gällande lagstiftning vid arbete med elektrisk utrustning så att risken för olyckor minimeras • Använd inte lampan i närheten av öppen låga •...
  • Page 23 Tryck och håll nere både + och – (C) i 10 sekunder för att återställa PIN-koden för Bluetooth. Samtliga tidtagarlampor (B) blinkar 3 gånger när PIN-koden återställs. • UV-EXTREME och UV-EXTREME PLUS är kompatibla med Scangrips mobilapp för Android och iOS. • När den inställda härdningstiden har löpt ut stängs produkten av automatiskt.
  • Page 24 UV-EXTREME VAROITUS • Vain ammattikäyttöön. • Erittäin tehokas LED-valo UV-kovettamiseen. Vain sisäkäyttöön. • Noudata aina voimassa olevia sähkölaitteiden käyttöä koskevia määräyksiä onnettomuusriskin pienentämiseksi • Älä käytä valaisinta avotulen läheisyydessä • Suojaa virtajohto öljyltä, kuumuudelta ja teräviltä reunoilta • Valaisimen valonlähdettä ei voi vaihtaa; valonlähteen rikkoutuessa pitää koko valaisin vaihtaa •...
  • Page 25 Bluetoothin PIN-koodin nollaamiseksi pidä sekä + että - (C) painettuina 10 sekunnin ajan. Kaikki ajasti- men merkkivalot (B) vilkkuvat 3 kertaa, kun PIN-koodi nollataan. • UV-EXTREME ja UV-EXTREME PLUS ovat yhteensopivia Scangrip-älypuhelinsovelluksen kanssa Androidissa ja iOS:ssa. • Laite sammuu automaattisesti, kun valittu kovettumisaika on kulunut umpeen.
  • Page 26 UV-EXTREME UYARI • Sadece profesyonel kullanım içindir. • UV kürleme işlemi için yüksek verimliliğe sahip LED lamba. Sadece kapalı alanda kullanım içindir. • Kaza riskini azaltmak için daima elektrikli ekipmanlarla çalışmayla ilgili mevzuatlara uyun • Lambayı açık alevlerin yakınında kullanmayın •...
  • Page 27 Bluetooth PIN kodunu sıfırlamak için + ve – (C) düğmelerinin her ikisini de 10 saniye basılı tutun. PIN kodu sıfırlandığında tüm zamanlayıcı LED lambaları (B) 3 kez yanıp sönecektir. • UV-EXTREME ve UV-EXTREME PLUS, Android ve iOS için Scangrip akıllı telefon uygulamasıyla uyumludur. •...
  • Page 28 UV-EXTREME VAROVÁNÍ • Pouze pro profesionální použití. • Vysoce účinné LED světlo pro vytvrzování ultrafialovým zářením. Pouze pro použití uvnitř budov. • Vždy dodržujte platné předpisy a nařízení pro práci s elektrickými zařízeními, abyste snížili riziko vzniku nehod. • Nepoužívejte svítilnu v blízkosti otevřeného plamenu.
  • Page 29 Stiskem a podržením + i – (C) po dobu 10 sekund resetujete kód PIN Bluetooth. Při resetování kódu PIN všechny LED časovače (B) 3krát zablikají. • UV-EXTREME a UV-EXTREME PLUS jsou kompatibilní s aplikací Scangrip pro chytré telefony pro Android a iOS. •...
  • Page 30 UV-EXTREME ATENȚIE • Doar pentru uz profesional. • Lampă cu LED extrem de eficientă pentru întărirea prin expunere la raze UV. Pentru utilizare doar în spații interioare. • Pentru a reduce riscul de accidente, respectați întotdeauna legislația aplicabilă pentru lucrul cu echipamente electrice.
  • Page 31 Bluetooth. Toate LED-urile temporizatorului (B) vor lumina intermitent de 3 ori când este resetat codul PIN. • UV-EXTREME și UV-EXTREME PLUS sunt compatibile cu aplicația Scangrip pentru smartphone-uri, pentru Android și iOS. • Când timpul de întărire selectat expiră, produsul se va opri automat.
  • Page 32 DESIGNED BY SCANGRIP IN DENMARK EU DESIGN PATENT NO. SCANGRIP A/S Rytterhaven 9 DK-5700 DENMARK...
