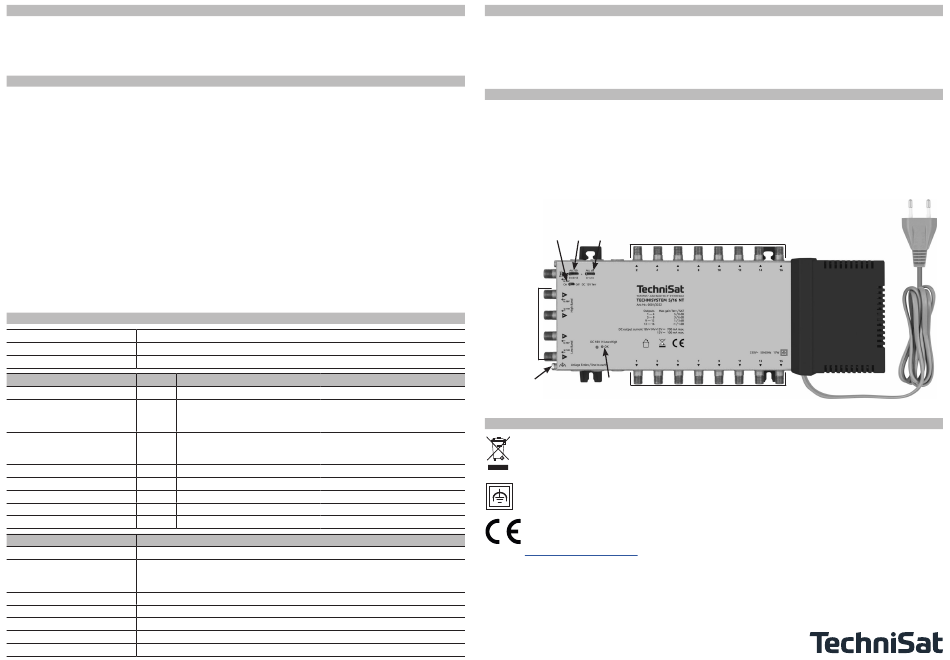

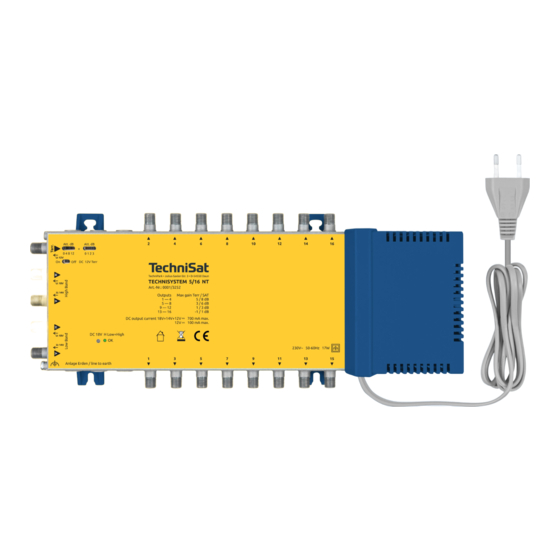

TechniSat TECHNISYSTEM 5/16 NT Quick Start Manual

1 Produktbeschreibung
Der TECHNISYSTEM 5/16 NT Multischalter ist für den Einsatz in kleinen und mittelgroßen SAT- und terrestrischen TV-Vertei-
lungssystemen konzipiert. Er gewährleistet einen unabhängigen Zugang jedes Teilnehmers zu jeder SAT-ZF oder terrestri-
schen Signalen. Er ist nur für die Verwendung in Innenräumen vorgesehen.
Das Gehäuse des TECHNISYSTEM 5/16 NT Multischalter erfüllt die Abschirmungsanforderungen gemäß EN50083-2, Klasse A.
Gemäß der Norm ETSI EN 303 354 V.1.1.1: der terrestrische Verstärker entspricht Equipment Type L, selectivity Classification 0.
2 Sicherheitshinweise
• Die Installation des Multischalters muss gemäß IEC60728-11 und nationalen Sicherheitsnormen erfolgen.
• Der Multischalter wird mit einer Netzspannung von 230 V~ betrieben. Diese Spannung ist lebensgefährlich.
• Jegliche Reparaturen müssen von qualifiziertem Personal durchgeführt werden.
• Der Multischalter ist Schutzisoliert und entspricht der Schutzklasse II.
• Entfernen Sie nicht die Abdeckung des Netzteils, ohne das Gerät vom Stromnetz zu trennen.
• Schließen Sie den Multischalter nicht an das Stromnetz an, wenn das Netzkabel oder der Stecker beschädigt ist.
• Schließen Sie den Multischalter erst dann an das Stromnetz an, wenn alle Kabel korrekt angeschlossen sind.
• Die Netzsteckdose muss leicht zugänglich sein.
• Der Multischalter darf keinem Tropf- oder Spritzwasser ausgesetzt werden.
• Der Multischalter darf nicht in der Nähe von Zentralheizungskomponenten, leicht brennbaren Materialien und in Berei-
chen mit hoher Luftfeuchtigkeit betrieben werden.
• Wenn der Multischalter lange Zeit in kalter Umgebung aufbewahrt wurde, muss er mindestens 2 Stunden in einem
warmen Raum aufbewahrt werden, bevor er an das Stromnetz angeschlossen wird.
• Stecken Sie keine Gegenstände in die Lüftungsöffnungen.
• Die Belüftung darf nicht durch Abdecken des Multischalters mit Gegenständen wie Zeitungen, Tischtüchern oder
Vorhängen behindert werden.
• Montieren Sie den Multischalter an nicht brennbaren Flächen oder nicht brennbaren Installationsdose in vertikaler
Position mit dem Netzgerät auf der rechten Seite. Montieren Sie den Multischalter an einem Ort, an dem sich keine
Kinder aufhalten können.
• Montieren Sie den Multischalter mit einem Freiraum von mindestens 10 cm über, unter und vor dem Gerät.
3 Technische Daten
Model TECHNISYTEM 5/16 NT
Artikel-Nr. 0001/3252
EAN 4019588132528
Parameter Einheit SAT
Frequenzbereich MHz 950 ... 2400
Verstärkung Ausgang 1-4 dB 0 ... 8
Ausgang 5-8 -1 ... 6
Ausgang 9-16 -2 ... 3
Ausgangspegel Ausgang 1-4 dBµV 96
Ausgang 5-8 96
Ausgang 9-16 96
Eingangspegel dBµV ≤ 82 (30 Träger/je Träger)
Verstärkungsregulierung dB 0
Rauschmaß dB -
Eingangsentkopplung dB ≥ 30
Ausgangsentkopplung dB ≥ 30
Allgemein Wert
Versorgungsspannung Eingänge HL und HH: 18 V; VL und VH: 14 V; Terrestrik: 12 V
Ausgangsstrom der Eingänge 18 V + 14 V + 12 V = ≤ 700 mA
14 V + 12 V = ≤ 500 mA
12 V = ≤ 100 mA
Steuerung der Ausgänge 14/18 V, 0/22 kHz
Versorgungsspannung Gerät 230VAC ±10 % / 50 ... 60Hz
Leistungsaufnahme 2 W (ohne LNB + Terrestrik) / 17 W (mit max. Last)
Nenntemperaturbereich -20° ... 50° C
Abmessung (B x H x T), Gewicht 293 x 135 x 52 mm, 0,9 kg
4 Installation
Montieren Sie den Multischalter in vertikaler Position mit dem Netzteil auf der rechten Seite. Der Multischalter muss mit
4 Flachkopf-Schrauben mit einem Durchmesser von 4 bis 5 mm befestigt werden - verwenden Sie bei Bedarf passende
Stellen Sie eine Potenzialausgleich (Cu ≥ 4 mm²) an der Erdungsschraube ❽ her.
Dübel. Die Schrauben sind nicht im Lieferumfang enthalten.
des Multischalter ❶ an die Stromversorgung an.
Stellen Sie sicher, dass die Versorgungsspannung der Angabe auf dem Gerät entspricht und schließen Sie die Netzleitung
Das Netzteil des Multischalter versorgt das LNB und den eigenen terrestrischen Verstärker. Die LED ❼ signalisiert den
5 Betrieb
Betrieb des Netzteils. An den SAT-ZF-Eingängen ❷ wird das LNB angeschlossen. Verwenden Sie ein Quattro-LNB - Quattro-
Der terrestrische Eingang ❸ hat zwei 4-stufige Dämpfungsglieder ❺ + ❻ mit den Werten 0/4/8/12 dB und 0/1/2/3 dB,
Switch-LNBs sind nicht geeignet.
schen Eingang kann mit dem Schalter ❹ abgeschaltet werden.
deren Gesamtdämpfung ergibt sich durch Addition der beiden Werte ergibt. Eine zusätzliche Fernspeisung am terrestri-
Die an den Ausgängen ❾ angeschlossenen Empfangsgerät erhalten die Sat-ZF-Ebenen durch ihre Steuerspannung (14/18V,
0/22kHz). Parallel liegen die terrestrischen Signale an wenn eingespeist.
Terrestrik
47 ... 862
-1 ... 5
-2 ... 3
6 Rechtliche Hinweise
-3 ... -1
88
86
84
≤ 90 (8 Träger/je Träger)
-15 (in 1 dB Schritten)
≤ 7
-
≥ 35
❹ ❺ ❻
❸
❷
❼
❽
Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen – gemäß Richtlinie 2012/19/EU DES EURO-
PÄISCHEN PARLAMENTS UND DES RATES vom 4. Juli 2012 über Elektro- und Elektronik-Altgeräte – fachgerecht
entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorge-
sehenen öffentlichen Sammelstellen ab.
Das Gerät ist doppelt vom Netz isoliert und verfügt über eine funktionale Erdung.
Das Gerät trägt das CE-Zeichen.
Hiermit erklärt TechniSat, dass der Funkanlagentyp TECHNISYSTEM 5/16 NT der Richtlinie 2014/53/EU ent-
spricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:
http://konf.tsat.de/?ID=24484
Änderungen und Druckfehler vorbehalten. Stand 09/22
Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers.
TechniSat ist eine eingetragene Marke der
TechniSat Digital GmbH · Julius-Saxler-Str. 3 · D-54550 Daun
❾
❾
❶
