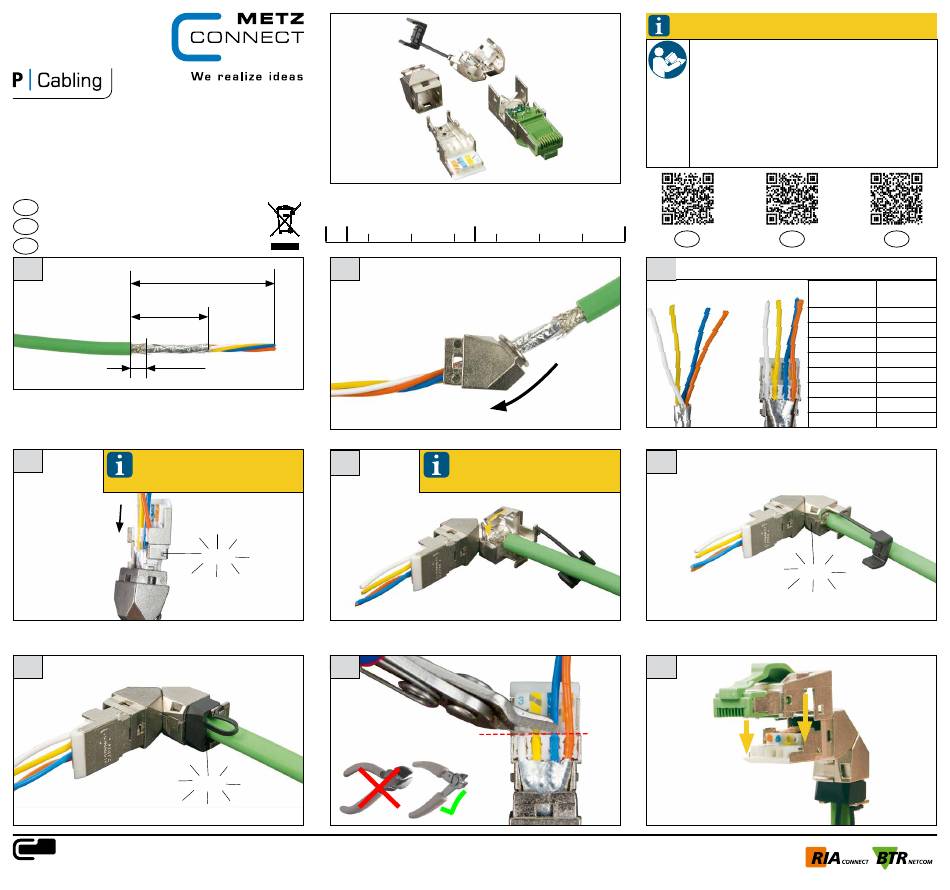

Metz Connect AWG 26/1 Mounting Note For The Installer

B918/899405-01
2018-09-17
C5 RJ45 field plug pro 2P 360
Profinet
AWG 26/1 - 22/1, AWG 27/7 - 22/7
130E405042PE
de
Montagehinweis für den Installateur
en
Mounting note for the installer
fr
Instructions d'installation pour l'installateur
1
2.756 in.
37 mm
1.457 in.
5 mm
0.197 in.
Auswahl Kabelabgang 4 x 90°
4
Select cable exit 4 x 90°
Choisir le départ de câble 4 x 90°
8 7
METZ CONNECT GmbH | Im Tal 2 | 78176 Blumberg | Germany
Tel. +49 7702 533-0 | Fax +49 7702 533-433
Montageanleitung siehe/Mounting instruction see/Notice de montage voir www.metz-connect.com
5 mm
0.197 in.
2
70 mm
5
click
8
click
35 mm 70 mm
1.378 in. 2.756 in
Auswahl Kabelabgang 8 x 45°
Select cable exit 8 x 45°
Choisir le départ de câble 8 x 45°
cut flush
HINWEIS / NOTE / NOTICE
Anschlussfehler vermeiden!
Vor dem Anschluss Montageanleitung sorgfältig
lesen!
Avoid connection errors!
Read installation instructions carefully before
connecting!
Eviter des erreurs de raccordement !
A lire attentivement avant de procéder au
raccordement !
.
de en
Anschlussbelegung / PIN assignments
3
Affection des brins
8 6
click
9
fr
PIN Nr. / No. Profinet
1 YE
2 OG
3 WH
4 -
5 -
6 BU
7 -
8 -
