We're here to help - Do not return this product !
.
.
If you need help with assembly
.
If you received a damaged or defective part
If you are missing hardware
We will process replacement parts in 3-5 business days
or less. Parts are shipped via FedEx Ground or mail.
Nous sommes là pour vous - Ne retournez pas ce produit !
Appelez, écrivez ou trouvez-nous en ligne d'abord !
.
.
Si vous avez besoin d'aide avec l'assemblage
.
Si vous avez une pièce manquante ou endommagée
S'il vous manque de la quincaillerie
Nous vous enverrons les pièces de rechange dans un délai de
3 à 5 jours ouvrables, ou moins. Les pièces sont expédiées
via FedEx Ground ou par la poste.
602139
product number
numéro de produit
Lot #
175 lb
How-to videos
VIDEO
Vidéos d'aide
Assembly instructions
Instructions d'assemblage
CANADA / USA
Monday to Friday
7:30 AM - 4 PM - Eastern Time
Lundi au vendredi
7:30h à 16h - Heure normale de l'Est
Email / Courriel
service@nexeradistribution.com
Webpage / Page web
www.nexeradistribution.com
Ressources disponibles en ligne
How-to videos
Vidéos d'aide
FAQ's
Questions fréquentes
Order replacement parts
Commande de pièces de remplacement

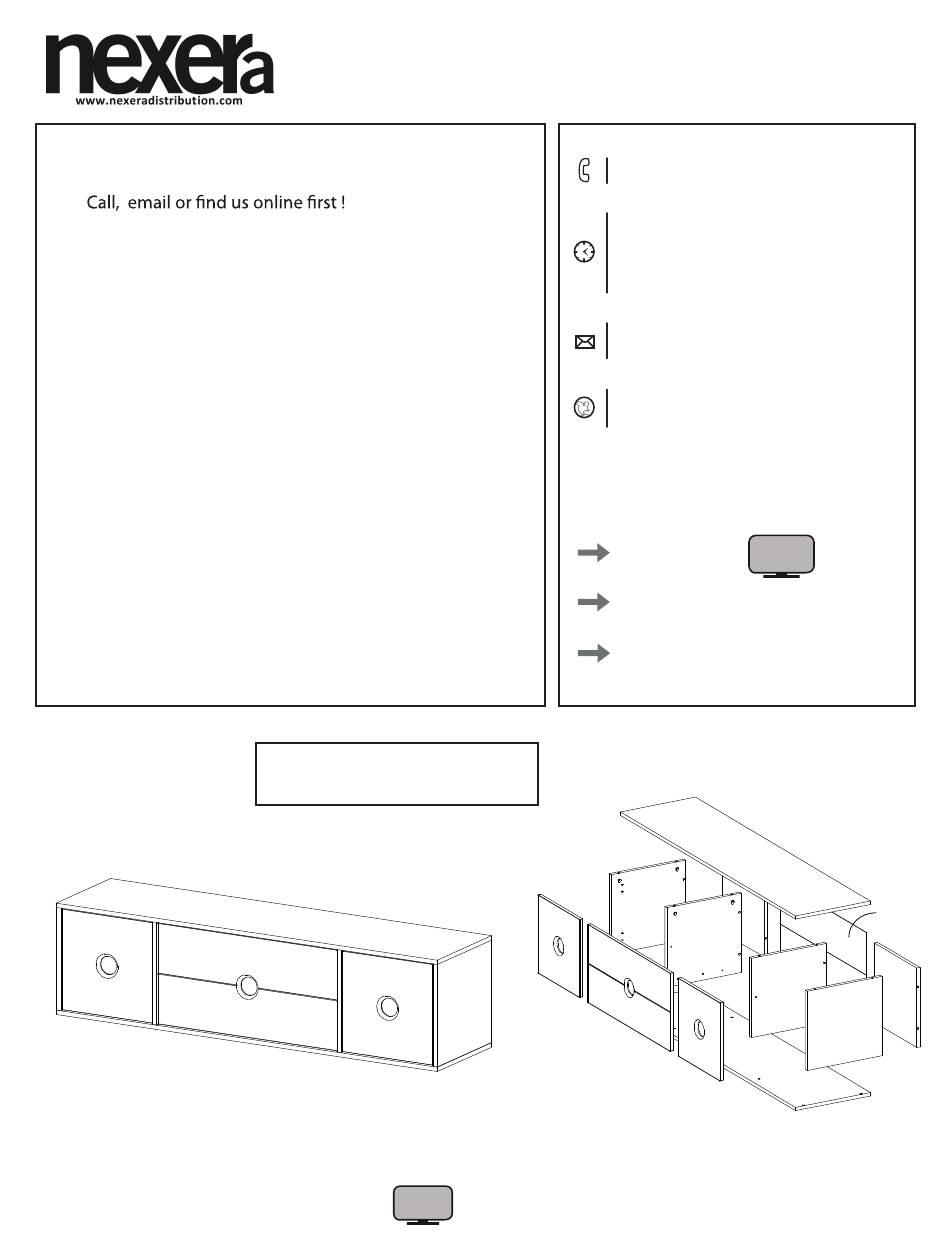

A
P
X
nexeradistribution.com
1 877 629-9022
Online resources
VIDEO
C
H
E
F
P
D
Back panel
Dos
H
B
65-602139_R0
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for NEXERa 602139
Summary of Contents for NEXERa 602139
- Page 1 Nous vous enverrons les pièces de rechange dans un délai de 3 à 5 jours ouvrables, ou moins. Les pièces sont expédiées Order replacement parts via FedEx Ground ou par la poste. Commande de pièces de remplacement 602139 product number numéro de produit Lot # Back panel...
- Page 2 Read these assembly instructions carefully before beginning. Verify that you have in hands all the wood parts and hardware. Keep this document for future reference. Lisez attentivement ce guide d’assemblage avant de débuter. Assurez vous que toutes les composantes de bois et de quincaillerie sont présentes. Conservez ce document. Two people are required to assemble and move this unit.
-
Page 3: Hardware List
Hardware List Liste de quincaillerie # 0111 # 0203 # 1119 # 2200 # 0110 # 1121 # 0405 # 0207 # 0105 # 2195 # 2300 # 0205 For drawers Pour tiroirs # 0202 # 0204 # 0506 set of 4 ensemble de 4 # 0910... - Page 4 Using the 6 screws # 0110, fasten the 2 drawer slides # 0910 (CL and CR) to the panels E and F Utilisez les 6 vis # 0110 pour installer les 2 coulisses # 0910 (CL et CR) sur les panneaux E et F # 0110 Cette vis en premier # 0910...
- Page 5 Install the 8 push bolts # 2200 into the panel C VIDEO Installez les 8 boulons # 2200 dans le panneau C # 2200 Insert 8 wood dowels # 0207 into the 2 panels H Insérez 8 goujons de bois # 0207 dans les 2 panneaux H # 0207...
- Page 6 Align the wood dowels # 0207 to fasten the panels A-E-H, and B-F-H Alignez les goujons de bois # 0207 pour assembler les panneaux A-E-H et B-F-H Finished faces Use the Allen key # 2300 and 8 screws # 0111 to fasten the pre-assembled panels A-E-H and B-F-H to the panel D Utilisez la clé...
- Page 7 Use a hammer to fasten the 8 tack glides # 1119 to the panel D. Align the glides with the panels A, B, E and F Utilisez un marteau pour installer les 8 patins cloutés # 1119 sur le panneau D. Alignez les patins avec les panneaux A, B, E et F # 1119 Fasten the panel C to the assembled unit.
- Page 8 Use a hammer and the bag of nails # 0202 to fasten the cardboard back panel to the unit. Be sure that the back panel is centered on the edges before nailing Utilisez un marteau et le sac de clous # 0202 pour installer le dos cartonné sur l’unité. Assurez- vous que le dos soit centré...
- Page 9 Fasten the 2 doors P to the panels A and B. Then, adjust the 2 doors as shown. Add 1 stopper # 1121 on the panels E and F, on the opposite side of each door Installez les 2 portes P sur les panneaux A et B. Ajustez ensuite les portes tel qu’indiqué. Ajoutez un arrêt de porte # 1121 sur les panneaux E et F du côté...
- Page 10 Insert 4 small cam locks # 0204 into the panels VA and WB. Install 4 screw bolts # 0205 on the drawer front X Installez 4 mini excentriques # 0204 dans les panneaux VA et WB. Installez 4 boulons vissables # 0205 sur la façade de tiroir X For drawers only Pour tiroirs seulement...
- Page 11 Insert the drawer bottom into the grooves located on panels VA and WB VIDEO Insérez le fond de tiroir dans les 2 rainures des panneaux VA et WB Un nished face Drawer bottom must enter into Face non nie the groove located on panel X Le fond de tiroir doit entrer dans la rainure se trouvant sur le panneau X Use the Allen key # 2300 and 4 screws # 0111 to fasten the panel Y to the...
- Page 12 Use 6 screws # 0105 to fasten the 2 drawer slides # 0910 (DL and DR) to panels VA and WB Utilisez 6 vis # 0105 pour installer les 2 coulisses # 0910 (DL et DR) sur les panneaux VA et WB # 0910 VIDEO # 0105...
- Page 13 VIDEO Insérez le tiroir dans l’unité...
- Page 14 nexeradistribution.com 2018...
