Nałożyć maskownicę na uchwyt i przekręcić, tak aby odpowiednie zaczepy maskownicy

połączyły się z zaczepami na uchwycie.
Uwaga: Aby zwiększyć poziom bezpieczeństwa podczas
instalacji, proszę przykręcić czarny pasek zabezpieczający
na maskownicy do uchwytu, korzystając z
odpowiedniego otworu na pierścieniu. Dodatkowo,
podczas instalacji należy skorzystać z linki stalowej i
wkrętów załączonych do zestawu, i przytwierdzić uchwyt
do powierzchni instalacji, mocując linkę jak na rysunku
obok.
Schemat instalacji:

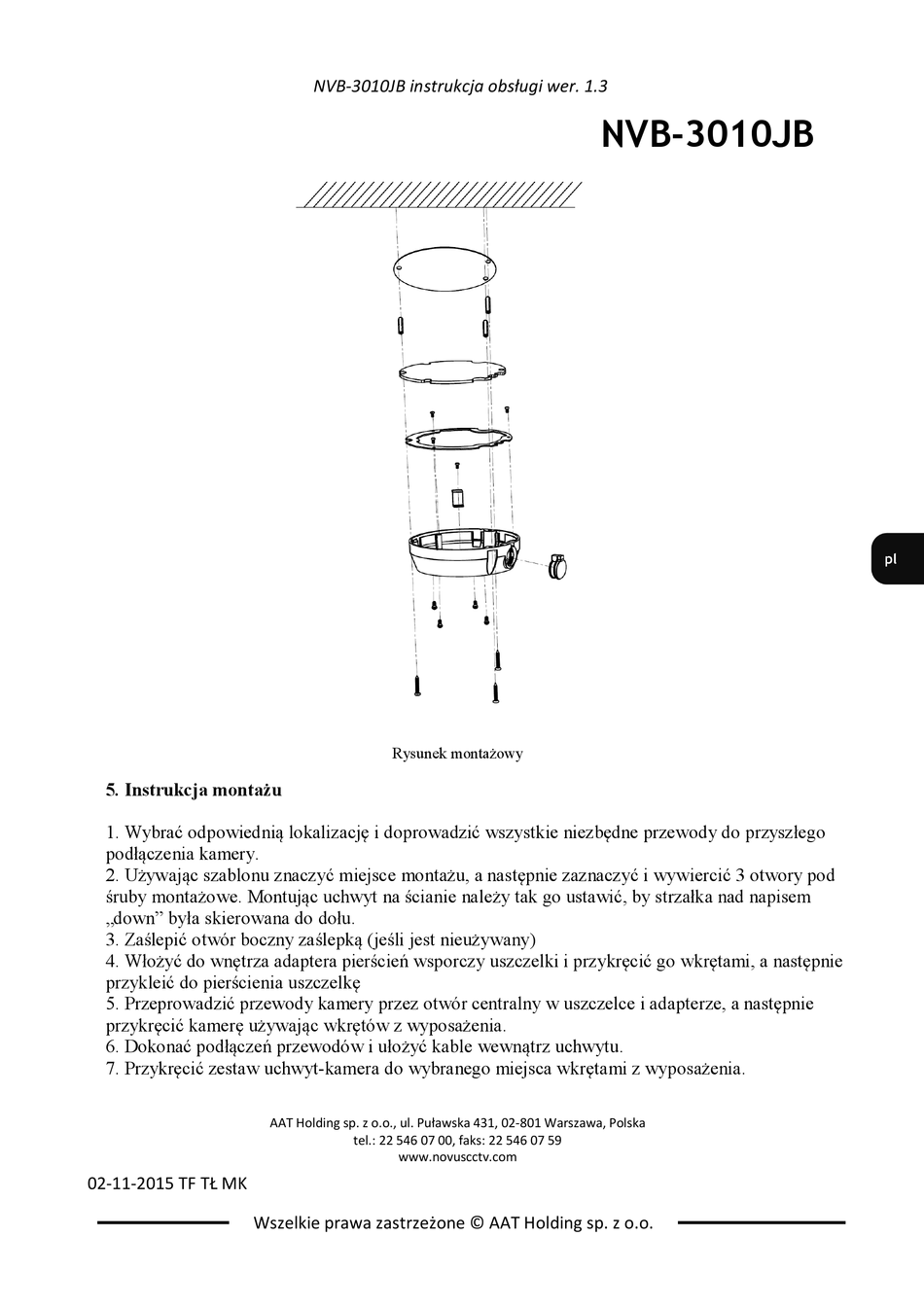

Rysunek montażowy
5. Instrukcja montażu
1. Wybrać odpowiednią lokalizację i doprowadzić wszystkie niezbędne przewody do przyszłego
podłączenia kamery.
2. Używając szablonu znaczyć miejsce montażu, a następnie zaznaczyć i wywiercić 3 otwory pod
śruby montażowe. Montując uchwyt na ścianie należy tak go ustawić, by strzałka nad napisem
„down" była skierowana do dołu.
3. Zaślepić otwór boczny zaślepką (jeśli jest nieużywany)
4. Włożyć do wnętrza adaptera pierścień wsporczy uszczelki i przykręcić go wkrętami, a następnie
przykleić do pierścienia uszczelkę
5. Przeprowadzić przewody kamery przez otwór centralny w uszczelce i adapterze, a następnie
przykręcić kamerę używając wkrętów z wyposażenia.
6. Dokonać podłączeń przewodów i ułożyć kable wewnątrz uchwytu.
7. Przykręcić zestaw uchwyt-kamera do wybranego miejsca wkrętami z wyposażenia.
