Zanna™
F-529-7ZN
Personal Assistance, Product Specs, &
"How-to" Questions:
Asistencia personal, especificaciones del
producto y preguntas sobre "cómo hacerlo":
Aide personnelle, spécifications du produit
et questions « pratico-pratiques » :
To reduce the risk of injury or property damage, read all instructions before installing product. Wear safety goggles. Product must be installed in
accordance with all state & local plumbing & building codes. Call a professional if you are uncertain about installing this product.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad. El producto deberá
instalarse de acuerdo con la normativa de plomería y construcción estatal y local. Llame a un profesional si no está seguro sobre cómo instalar este producto.
Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d'installer le produit. Portez des lunettes de sécurité. Il faut installer
le produit en respectant tous les codes de construction et de plomberie locaux et d'état. Appelez un professionnel si vous n'êtes pas certain de la façon
d'installer ce produit.
Required Tools
Herramientas necesarias
Outils nécessaires
Adjustable Wrenches
Llaves ajustables
Clés à mollette
Parts in the Box • Piezas en la caja • Pieces dans la boîte
B
A
C
1
Turn Off Water Supply
Locate water supply inlets and shut off the water supply valves. These are usually
found under the sink or near the water meter. If you are replacing an existing faucet,
remove the old faucet from the sink and clean the sink surface thoroughly.
Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua.
Generalmente se encuentran debajo del fregadero o cerca del medidor de agua. Si se trata de
un reemplazo de grifo, quite el grifo viejo y limpie completamente la superficie del fregadero.
Recherchez les entrées d'approvisionnement et fermer les robinets. Ces robinets se
trouvent généralement sous l' é vier ou près du compteur d'eau. En cas de remplacement
d'un robinet existant, retirez le de l' é vier et nettoyer soigneusement la surface de ce dernier.
Copyright © 2019, Pfister Inc.

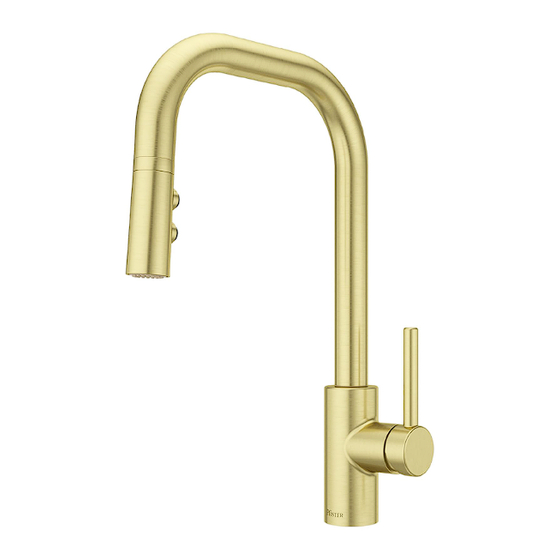

Pull-Down Kitchen Faucet
Grifo de Cocina con Ducha Desmontable
Robinet de Cuisine
Installation Support • Soporte de instalación • Support d'installation
1-800-PFAUCET (732-8238)
pfisterfaucets.com/support
WARNING / ADVERTENCIA / AVERTISSEMENT
Safety Goggles
Anteojos de seguridad
Lunettes de sûreté
D
E
F
•
Cierre el suministro de agua

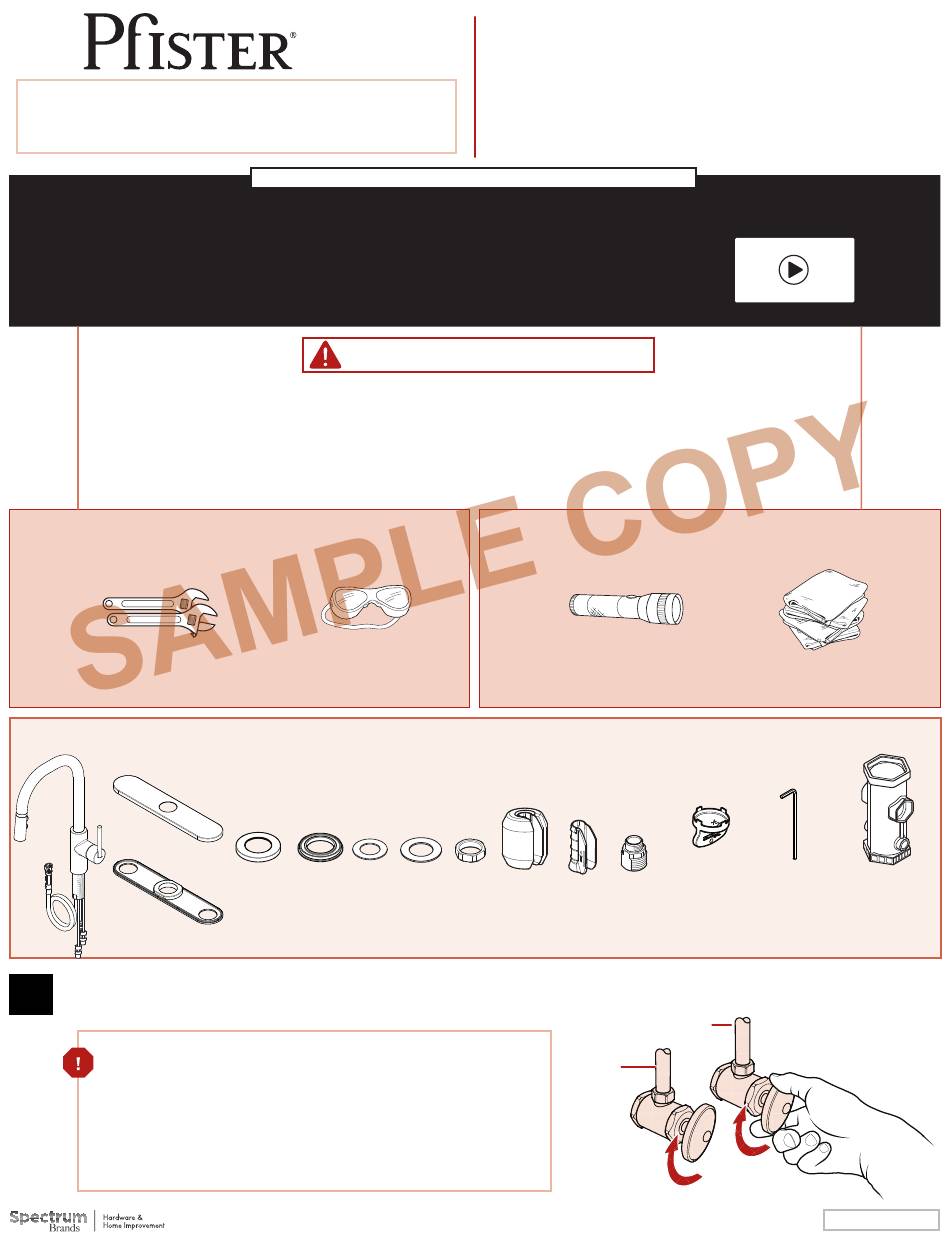

Quick Installation Guide
Guía de Instalación Rápida
Guide d'Installation Rapide
1-800-340-7608
pfisterfaucets.ca
Additional Helpful Tools
Otras herramientas útiles
Outils supplémentaires utiles
Flashlight
Linterna
Lampe De Poche
G
H
J
K
•
Couper l'alimentation en eau
12786-03
Installation Videos Available
Videos de instalación a disposición
Vidéos d'installation disponibles
pfisterfaucets.com/videos
Cloth
Paño de limpieza
Chiffon
Aerator Tool
L (x2)
Herramienta para
el aireador
Outil d'aérateur
Cold
Fría
Froid
Hot
Caliente
Chaud
March 14, 2019
Quick Install
Tool
™
Supplied Hex
Wrench
Proveído Llave
hexagonal
Fourni Clé
hexagonale
52705-0200
Advertisement
Related Manuals for Pfister Zanna F-529-7ZN
Summary of Contents for Pfister Zanna F-529-7ZN
- Page 1 é vier ou près du compteur d’eau. En cas de remplacement d’un robinet existant, retirez le de l' é vier et nettoyer soigneusement la surface de ce dernier. 52705-0200 March 14, 2019 12786-03 Copyright © 2019, Pfister Inc.
- Page 2 OPTION 1: Install Spout without Deckplate OPCIÓN 1: Instalación de el surtidor sin la placa de cubierta OPTION 1 : Installez le bec sans la plaque de couverture Quick Install ™ Tool B3 A Plastic Washer Arandela de plástico B3 G Rondelle en plastique B3 H B3 H...
- Page 3 OPTION 2: Install Spout with Deckplate OPCIÓN 2: Instalación de el surtidor con la placa de cubierta OPTION 2 : Installez le bec avec la plaque de couverture Quick Install ™ Tool B3 A Plastic Washer Arandela de plástico Rondelle en plastique B3 G B3 H B3 C...
- Page 4 Add Connect Pull-Out Hose & Weight Conecte la manguera extraíble y añada peso Connectez le tuyau amovible et ajoutez le poids No Tools Required for This Step No se necesitan herramientas para este paso Aucun outil n’est nécessaire pour cette étape Hex Wrench Llave hexagonal Clé...
- Page 5 Connect Water Supply Lines Conecte las tuberías de suministro de agua Raccorder les conduites d’alimentation en eau Adjustable Wrenches L (x2) Llaves ajustables Clés â mollette Hot water supply lines connect to left inlet indicated by red tag (A1). Cold water supply lines connect to right inlet. Water Supply Lines not included.
- Page 6 Turn On Water & Confirm Proper Installation Active el suministro de agua y confirme que la instalación está adecuadamente efectuada Ouvrez l’eau et confirmez que l’installation est correcte Cold Fría Froid Caliente Chaud Check for leaks above and below the sink. Revise si hay fugas encima y debajo del fregadero Vérifiez s'il y a des fuites au dessus ainsi qu'au dessous de l' é...
- Page 7 Faucet Functions Funciones del grifo Fonctions du robinet To activate the spray mode, press button as shown. By toggling the button, the water mode will change between spray and stream while the faucet is in operation. Note: The faucet will always turn on in stream mode.
