Miri™
Grifo Con Ducha Desmontable Para La Cocina
F-529-7MR
Robinet de Cuisine avec Douche Amovible
Personal Assistance, Product Specs, &
"How-to" Questions:
Asistencia personal, especificaciones del
producto y preguntas sobre "cómo hacerlo":
Aide personnelle, spécifications du produit
et questions « pratico-pratiques » :
To reduce the risk of injury or property damage, read all instructions before installing product. Wear safety goggles. Product must be installed in
accordance with all state & local plumbing & building codes. Call a professional if you are uncertain about installing this product.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad. El producto deberá
instalarse de acuerdo con la normativa de plomería y construcción estatal y local. Llame a un profesional si no está seguro sobre cómo instalar este producto.
Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d'installer le produit. Portez des lunettes de sécurité. Il faut installer
le produit en respectant tous les codes de construction et de plomberie locaux et d'état. Appelez un professionnel si vous n'êtes pas certain de la façon
d'installer ce produit.
Required Tools
Herramientas necesarias
Outils nécessaires
Adjustable Wrench
Llave ajustable
Clé réglable
Parts in the Box
Piezas en la caja
Pieces dans la boîte
A
1
Turn Off Water Supply
Locate water supply inlets and shut off the water supply valves. These are usually found
under the sink or near the water meter. If you are replacing an existing faucet, remove the
old faucet from the sink and clean the sink surface thoroughly.
Ubique las entradas del suministro de agua y cierre las válvulas de suministro. Estas se encuentran
generalmente debajo del fregadero o cerca del medidor de agua. Si va a reemplazar un grifo existente,
retírelo y limpie completamente la superficie del fregadero.
Localisez les entrées d'alimentation en eau et fermez les robinets d'alimentation en eau. Ces
robinets se trouvent généralement sous l' é vier ou près du compteur d'eau. En cas de remplacement
d'un robinet existant, retirez-le de l' é vier et nettoyez soigneusement la surface de ce dernier.
Copyright © 2022, Pfister Inc.

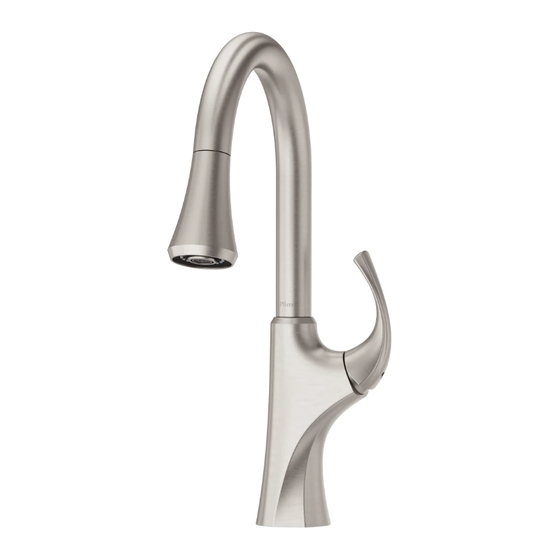

Pull-Down Kitchen Faucet
Installation Support • Soporte de Instalación • Support d'Installation
1-800-PFAUCET (732-8238)
pfisterfaucets.com/support
WARNING / ADVERTENCIA / AVERTISSEMENT
Safety Goggles
Gafas de seguridad
Lunettes de sécurité
C
B
D
•
Cierre el suministro de agua
Quick Installation Guide
Guía de Instalación Rápida
Guide d'Installation Rapide
Additional Helpful Tools
Otras herramientas útiles
Outils supplémentaires utiles
Power Drill
Phillips Screwdriver
Taladro Eléctrico
Destornillador de estrella
Foreuse Électrique
Tournevis Phillips
E
F
•
Couper l'alimentation en eau
Hot
Caliente
Chaud
14047-02
Installation Videos Available
Videos de instalación a disposición
Vidéos d'installation disponibles
pfisterfaucets.com/videos
Flashlight
Linterna
Lampe De Poche
Install Tool
‡
G
H
‡ Store in a safe place
‡ Almacenar en un lugar seguro
‡ Conserver dans un endroit sûr
Cold
Fría
Froid
March 14, 2022
Cloth
Paño
Chiffon
3/8 Socket Adapter
Adaptador de zócalo 3/8
Adaptateur de prise 3/8
52555-0400
Advertisement
Related Manuals for Pfister Miri F-529-7MR
Summary of Contents for Pfister Miri F-529-7MR
- Page 1 é vier ou près du compteur d'eau. En cas de remplacement d'un robinet existant, retirez-le de l' é vier et nettoyez soigneusement la surface de ce dernier. 52555-0400 March 14, 2022 14047-02 Copyright © 2022, Pfister Inc.
- Page 2 Install Spout Body Instale el cuerpo del surtidor Installez le corps du bec No Tools Required for This Step No se necesitan herramientas para este paso Pas d'outil nécessaire pour cette étape OPTION 1: Install Spout Body without Deckplate OPTION 2: Install Spout Body with Deckplate OPCIÓN 1: Instale el surtidor sin la placa de cubierta OPCIÓN 2: Instale el surtidor con la placa de cubierta...
- Page 3 Tighten Spout Body Apriete el cuerpo del surtidor Serrez le corps du bec Power Drill 3/8 Socket Adapter Phillips Screwdriver Taladro Eléctrico Adaptador de zócalo 3/8 Destornillador de estrella Foreuse Électrique Adaptateur de prise 3/8 Tournevis Phillips Install Tool Tip • Consejo • Conseil Use a drill to help turn tool faster (3/8"...
- Page 4 Prepare Spout for Installation Prepare el surtidor para la instalación Préparez le bec pour l'installation No Tools Required for This Step No se necesitan herramientas para este paso Pas d'outil nécessaire pour cette étape Disassemble the Quick Connect Desensamble el Quick Connect Démontez le Quick Connect Remove and save for step 6A.
- Page 5 Install Spout Instale el surtidor Installez le bec No Tools Required for This Step No se necesitan herramientas para este paso Pas d'outil nécessaire pour cette étape Align in back Alinee en la parte posterior Alignez en arrière CLICK...
- Page 6 Install Weight and Connector to Hose Instale el peso y el conector a la manguera Installez le poids et le connecteur pour tuyau flexible From Step 4. No Tools Required for This Step Desde el paso 4. No se necesitan herramientas para este paso Pas d'outil nécessaire pour cette étape De l’étape 4.
- Page 7 Connect Water Supply Lines Conecte las tuberías de suministro de agua Raccordez les conduites d'alimentation No Parts Required for This Step No se necesitan piezas para este paso Aucune pièce nécessaire pour cette étape Adjustable Wrench Llave ajustable Clé réglable Hot water supply line connects to left inlet indicated by red clip (tag side).
- Page 8 Install Soap Dispenser Instale el dispensador de jabón Installez le distributeur de savon No Tools Required for This Step No se necesitan herramientas para este paso Pas d'outil nécessaire pour cette étape Disassemble Desensamble Démontez...
- Page 9 Turn On Water & Confirm Proper Installation Active el suministro de agua y confirme si la instalación es la apropiada Ouvrez l'eau et vérifiez que l'installation est adéquate Cold Fría Froid Caliente Chaud Check for leaks above and below the sink. Revise si hay fugas encima y debajo del fregadero.
- Page 10 Faucet Functions Funciones del grifo To activate the spray mode, Fonctions du robinet press button as shown. By toggling the button, the water mode will change between spray and stream while the faucet is in operation. Note: The faucet will always turn on in stream mode.
