Rosslyn™
Grifo Con Ducha Desmontable Para La Cocina
F-529-7RSSR
Robinet de Cuisine avec Douche Amovible
Personal Assistance, Product Specs, &
"How-to" Questions:
Asistencia personal, especificaciones del
producto y preguntas sobre "cómo hacerlo":
Aide personnelle, spécifications du produit
et questions « pratico-pratiques » :
To reduce the risk of injury or property damage, read all instructions before installing product. Wear safety goggles. Product must be installed in
accordance with all state & local plumbing & building codes. Call a professional if you are uncertain about installing this product.
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad. El producto deberá
instalarse de acuerdo con la normativa de plomería y construcción estatal y local. Llame a un profesional si no está seguro sobre cómo instalar este producto.
Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d'installer le produit. Portez des lunettes de sécurité. Il faut installer
le produit en respectant tous les codes de construction et de plomberie locaux et d'état. Appelez un professionnel si vous n'êtes pas certain de la façon
d'installer ce produit.
Required Tools
Herramientas necesarias
Outils nécessaires
Adjustable Wrench
Llave ajustable
Clé à mollette
Parts in the Box
Piezas en la caja
Pieces dans la boîte
Items shown are not to scale.
De resultados no están a escala.
Produits affichés ne sont pas à l' é chelle.
1
Turn Off Water Supply
Locate water supply inlets and shut off the water supply valves. These are usually
found under the sink or near the water meter. If you are replacing an existing faucet,
remove the old faucet from the sink and clean the sink surface thoroughly.
Ubique las entradas del suministro de agua y cierre las válvulas de suministro de agua.
Generalmente se encuentran debajo del fregadero o cerca del medidor de agua. Si se trata de
un reemplazo de grifo, quite el grifo viejo y limpie completamente la superficie del fregadero.
Recherchez les entrées d'approvisionnement et fermer les robinets. Ces robinets se
trouvent généralement sous l' é vier ou près du compteur d'eau. En cas de remplacement
d'un robinet existant, retirez le de l' é vier et nettoyer soigneusement la surface de ce dernier.
Copyright © 2021, Pfister Inc.
Pull-Down Kitchen Faucet
Installation Support • Soporte de Instalación • Support d'Installation
1-800-PFAUCET (732-8238)
pfisterfaucets.com/support
1-800-340-7608
pfisterfaucets.ca
WARNING / ADVERTENCIA / AVERTISSEMENT
Screwdriver
Safety Goggles
Destornillador
Gafas de seguridad
Tournevis
Lunettes de sûreté
B
A
C
•
Cierre el suministro de agua

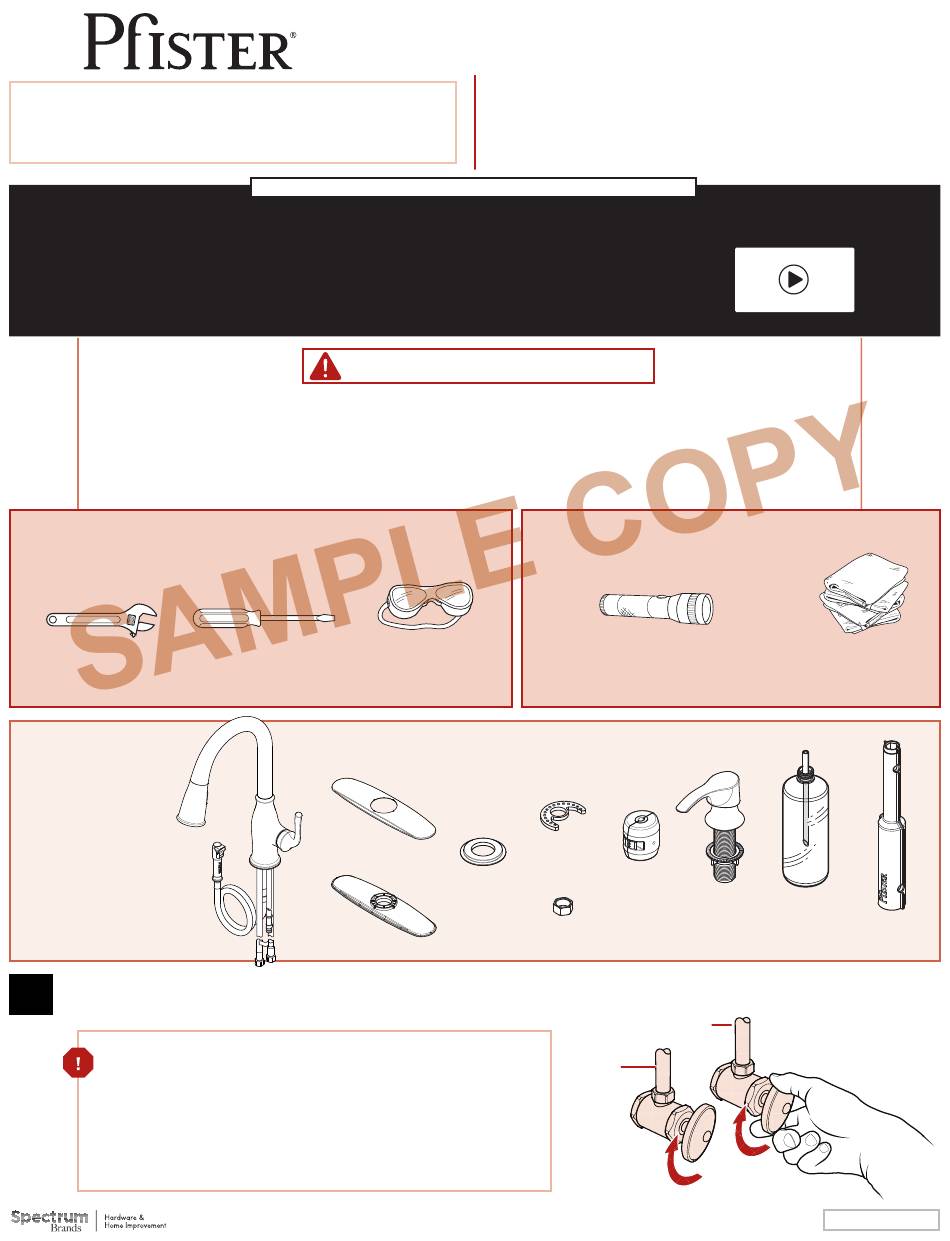

Quick Installation Guide
Guía de Instalación Rápida
Guide d'Installation Rapide
Additional Helpful Tools
Otras herramientas útiles
Outils supplémentaires utiles
Flashlight
Linterna
Lampe De Poche
E
D
F
•
Couper l'alimentation en eau
Hot
Caliente
Chaud
13696-01
Installation Videos Available
Videos de instalación a disposición
Vidéos d'installation disponibles
pfisterfaucets.com/videos
G
H
J
Cold
Fría
Froid
July 23, 2021
Cloth
Paño
Chiffon
Quick Install
™
Tool
56035-0100
Advertisement
Related Manuals for Pfister Rosslyn F-529-7RSSR
Summary of Contents for Pfister Rosslyn F-529-7RSSR
- Page 1 é vier ou près du compteur d’eau. En cas de remplacement d’un robinet existant, retirez le de l' é vier et nettoyer soigneusement la surface de ce dernier. 56035-0100 Copyright © 2021, Pfister Inc. July 23, 2021 13696-01...
- Page 2 Prepare Faucet for Installation Prepare el grifo para la instalación Préparez le robinet pour l'installation No Tools Required for This Step No se necesitan herramientas para este paso Pas d'outil nécessaire pour cette étape Disassemble and position hose Desmontar y colocar la manguera Démonter et positionner le tuyau Retract hose to position shown Contraiga las mangueras a la posición demostrada...
- Page 3 Install Spout Instalación del surtidor Installez le bec No Tools Required for This Step No se necesitan herramientas para este paso Pas d'outil nécessaire pour cette étape OPTION 1: without Deckplate OPTION 2: with Deckplate OPCIÓN 1: sin la placa de cubierta OPCIÓN 2: con la placa de cubierta OPTION 1 : sans la plaque de couverture OPTION 2: avec la plaque de couverture...
- Page 4 Secure Faucet Asegure el grifo Fixez le robinet From Step 2C Desde el paso 2C Screwdriver De l’étape 2C Destornillador Quick Install ™ Tool Tournevis B3 E B3 F Bumps face up. Topa cara arriba. Cogne récepteur. Quick Install ™ Tool Replace nut removed at step 2C, hand tighten.
- Page 5 Install Weight and Connector to Hose Instale el peso y el conector a la manguera Installez le poids et le connecteur pour tuyau flexible From Step 2B. No Tools Required for This Step Desde el paso 2B. No se necesitan herramientas para este paso De l’étape 2B.
- Page 6 Connect Water Supply Lines Conecte las tuberías de suministro de agua Raccorder les conduites d’alimentation en eau No Parts Required for This Step No se necesitan piezas para este paso Aucune pièce nécessaire pour cette étape Adjustable Wrenches Llaves ajustables Clés â...
- Page 7 Turn On Water & Confirm Proper Installation Active el suministro de agua y confirme que la instalación está adecuadamente efectuada Ouvrez l’eau et confirmez que l’installation est correcte Check for leaks above and below the sink. Cold Fría Revise si hay fugas encima y debajo del fregadero Froid Vérifiez s'il y a des fuites au dessus ainsi qu' a u dessous de l' é...
- Page 8 Install Soap Dispenser Instale el dispensador de jabón Installez le distributeur de savon No Tools Required for This Step No se necesitan herramientas para este paso Pas d'outil nécessaire pour cette étape Disassemble Desensamble Démontez...
- Page 9 Faucet and Soap Pump Functions Funciones del grifo y bomba de jabón Fonctions du robinet et de la pompe à savon The faucet will always turn on in stream mode. To activate the spray mode, press lower button. To return to stream mode, press upper button.
