MONTAGGIO

/ ASSEMBLY

2

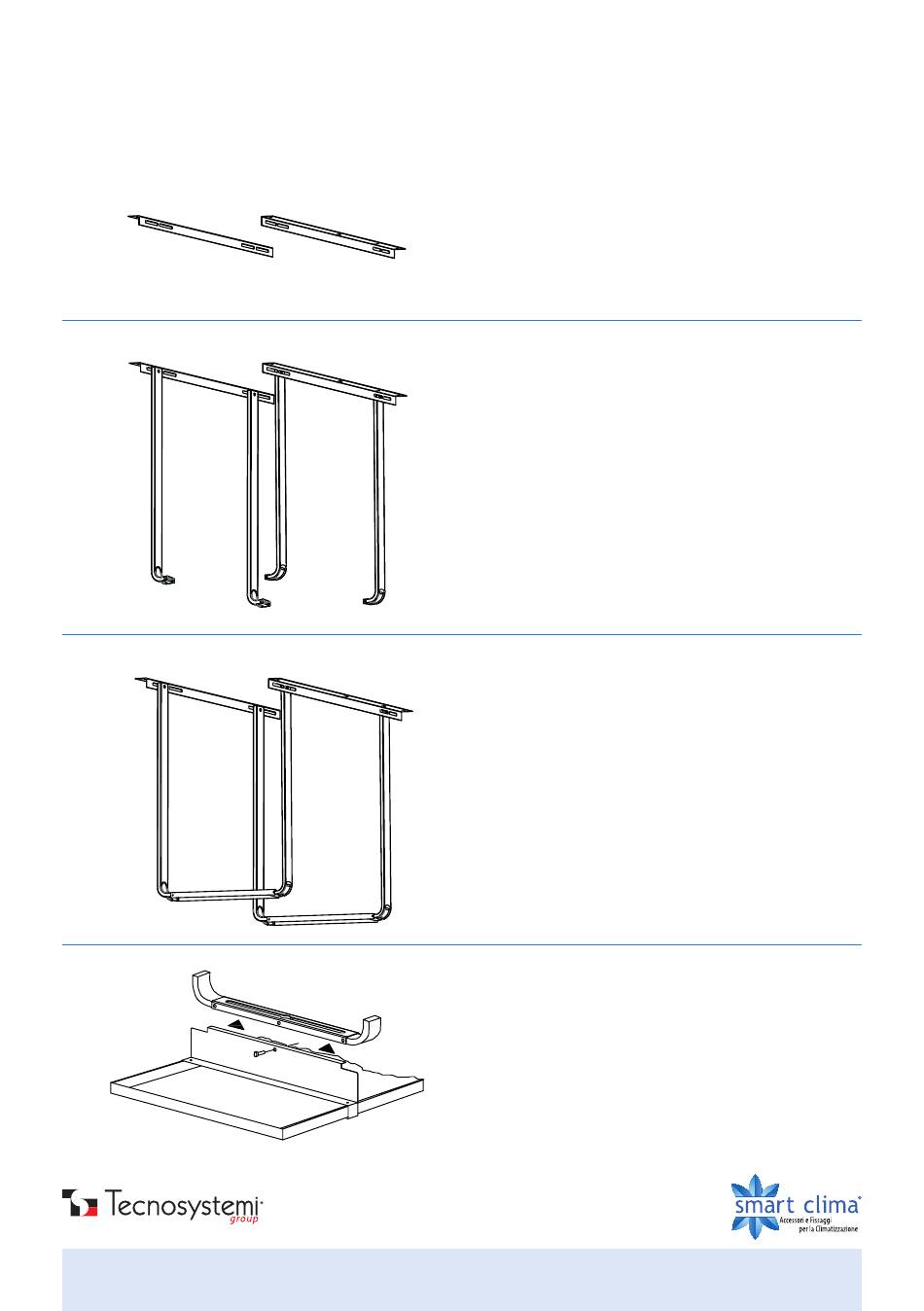

FASE 1 / STEP 1
Fissare a soffitto le piastre a muro A assicurandosi che
ci sia fra le due una distanza di circa 47 cm. (utilizzare i
tasselli ideali in base alla muratura riscontrata).
/ Mount the wall plates A on the ceiling, making sure they
are about 47 cm apart. (use suitable dowels depending on
the type of masonry).
FASE 2 / STEP 2
Fissare sulle asole prescelte i 4 bracci B e fissarli
leggermente con i particolari D.
/ Mount the 4 arms B in the preselected slots and fix them
slightly with the parts D.
FASE 3 / STEP 3
Inserire le mensole C e fissarle con i particolari E. Inserire
tramite l'asola centrale le rotelline antivibranti, sistemare
la motocondensante e fissarla con i particolari F, stringere
tutti i bulloni della FASE 2 e FASE 3
/ Insert the brackets C and fix them with parts E. Insert the
vibration damping wheels through the central slot, position
the condensing unit and fix it with parts F, tighten all the
bolts of STEP 2 and STEP 3
APPLICAZIONE BACINELLA RACCOLTA CONDENSA
/ APPLICATION OF CONDENSATE DRAIN PAN
Per fissare la bacinella di raccolte condensa inserire
all'interno sui lati delle due mensole C i bracci porta
bacinella, fissarli tramite i forellini predisposti con le viti
in dotazione.
/ To mount the condensate drain pan, insert the pan support
arms on the inner side of the two brackets C, and fix them in
the pre-drilled holes using the supplied screws.
