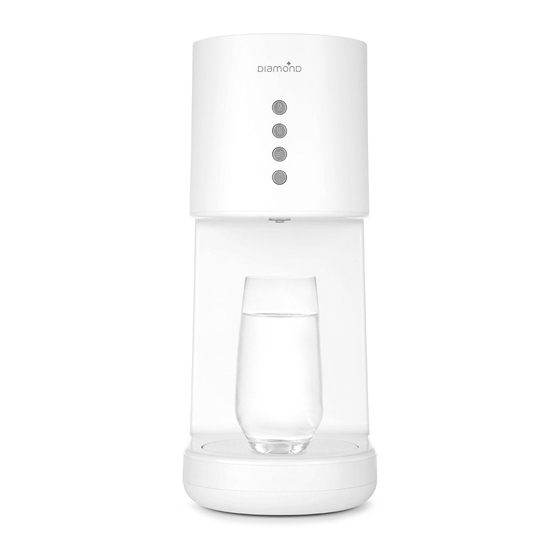

Diamond Coral WATERBAR+ User Manual
  1. Manuals
  2. Brands
  3. Diamond Manuals
  4. Commercial Food Equipment
  5. Coral WATERBAR+
  6. User manual

Diamond Coral WATERBAR+ User Manual

Hide thumbs

Advertisement

Quick Links

Download this manual
USER MANUAL

Advertisement

loading
Need help?

Need help?

Do you have a question about the Coral WATERBAR+ and is the answer not in the manual?

Questions and answers

Related Manuals for Diamond Coral WATERBAR+

Summary of Contents for Diamond Coral WATERBAR+

  • Page 1 USER MANUAL...
  • Page 2 Contents Pa ge 0 3 Important Information Pa ge 0 4 Technical Specifications Pa ge 0 5 Component Identification Pa ge 0 7 Details to be check before Installation Pa ge 0 8 How to operate the Water Bar Pa ge 1 3 Method to collect Hot/Warm Water Pa ge 1 4 Cleaning...
  • Page 3 Important Information WARNING! This symbol is used whenever there is a risk of personal injury. • This appliance must be installed, commissioned and serviced by a qualified person in accordance with national and local regulations in force in the country of installation.. •...

  • Page 4: Technical Specifications

    Technical Specifications Power Voltage : 220V-240V / 50Hz Rated Consuming Power : 2200watt Product Size : 338mm (L) x 160mm (W) x 377mm (H) Water Bar Standby Power : <2 watt Product Weight : 5kg Hot Water : ≥85°C Hot Water Yield : Hot water 350-450cc/per min Warm Water : 45°C-55°C...

  • Page 5: Component Identification

    Component Identification Fro n t V i ew Power On Button/ Hot Water Unlock Hot Water Button Warm Water Button Normal Water Button Drip Tray Grid Drip Tray...
  • Page 6 Component Identification R ea r vi e w Rear cover release knob (use proper tools insert into the hole to release rear cover) Filter Water Inlet Power Cord...
  • Page 7 Details to be check before Installation • DO NOT place the device near any heat source and keep it out of direct sunlight. This may cause colour changes or fire. • Allow installation space. To allow convenient installation for the unit, make sure to leave space around the unit (at least 20 cm (8 in.) away from the wall) •...
  • Page 8 How to operate the Water Bar 1.0. First time installation - Cleaning the water tank Please clean the water tank with a soft cloth. 1. Open the water tank cap. 2. Suggested to use a net sponge for washing the water tank 3.
  • Page 9 How to operate the Water Bar 2.0. How to install the unit? Install this water tank adaptor, firstly please ensure that there is a tube attached together (as circle). This button will bounce when the adaptor is fully insert. 2. Fully insert the water tank adaptor into the adaptor guide hole (as shown in the picture).
  • Page 10 How to operate the Water Bar Water Tank Sealing Hole 3. Refill the water tank with 4. Attach the water tank to the water tank adaptor. purified water filter. Please ensure that the water tank has fully inserted to the water tank sealing hole (as shown in the picture above).
  • Page 11 How to operate the Water Bar Switch “ON”: i. Under standby mode, power button display in “red” colour, gently press power button to switch ON the unit. Precaution: When you press the power button, it will turn to “green”. For the removal of trapped air inside, around 5ml will spill out. ii.
  • Page 12 How to operate the Water Bar 3.0 How to get water? 1. Hot Water Press the power button, child lock button will blinking in “green” colour. Then press the hot water button, hot water will discharge. 2. Warm Water Press the warm water button, warm water will discharge. 3.
  • Page 13 Method to collect Hot/Warm Water...
  • Page 14 Cleaning Clean all panels with warm water and mild detergent. Do not use abrasive materials. Dry with a clean, soft cloth. Slide out and empty the drip tray regularly. If the water tank is removed, gently cover the hole with the rubber pad. (The rubber pad is included in the package)

  • Page 15: Power Supply

    Power Supply • Plug the power cord into a 220-240V outlet with at least a rating of 13A and power surge protection. • Do not plug in multiple devices into the same power outlet or extension cord simultaneously. • When multiple devices are plugged into the same power outlet or if the product is plugged into an inappropriate power input, it may cause heating, fire and electric shock.
  • Page 16 Power Supply • Stop the use if the power cord or plug is damaged or the power outlet is not sturdy and contact Customer Service. • We strongly recommend that the damaged parts be repaired or replaced at a designed service centre.

  • Page 17: Tips For Safe Use

    Tips for safe use • Do not press hot water button when there is no water supply. This may cause a risk of the malfunction of the device. • Do not press hot water button when the water tank is empty. Fill the tank with water before pressing the hot water buttons.
  • Page 18 Tips for safe use • Close supervision is necessary when this product is used by or near children. • This device is not intended for use by young children or physically challenged person without supervision. • This device is intended to be used in household and similar applications such as: - Pantry room in shops, offices and other working environments;...

  • Page 19: Troubleshooting

    Troubleshooting When the device is not used properly in compliance with the user manual, the device may not operate and cause the risk of malfunction. Please take the following measures accordingly for any problem. Please feel free to contact our Customer Service. (Refer Pg. 23) Problem Checklist Recommendation...
  • Page 20 Troubleshooting Problem Checklist Recommendation The water flow is Did you install the water tank in a Please ensure that the electric cable not smooth correct position after refill it? not bent and properly installed under the water tank adaptor. There is a sudden Did you let the filter water level There is air/bubble track inside the hose, splashing on the unit...
  • Page 21 Troubleshooting Problem Checklist Recommendation The hot/warm/normal Is the water tank adaptor installing Please unplug the water tank adaptor water was automatic properly? and re-installed it. stop If the situation still remains, please contact customer service. There is water leaking Did you install the water tank Please check and re-install it.
  • Page 22 Troubleshooting Problem Checklist Recommendation The hot water function Is the hot water being unlock? Gentle press ON button to unlock unable to operate the hot water. The hot water function Is the hot water indicator lamp on? Turn the hot water button “ON” and unable to operate make sure the hot water button is turn “green”...

  • Page 23: Service Hotlines / Email

    Service Hotlines / Email Malaysia 1 8 0 0 -8 8-2 3 9 9 / c s@ n e p h o l d in g s . c o m . m y Singapore 6 4 8 4 -6 33 3 / c s @n e p . co m . s g Taiwan 0 8 0 0 -2 17 -5 5 6 / n e p @n e p .
  • Page 24 Copyright © 2016, All Rights Reserved...
