- Page 1 Activador Digital para los Solenoides de CA/CC con Multímetro Instrucciones en Español: Página 7...

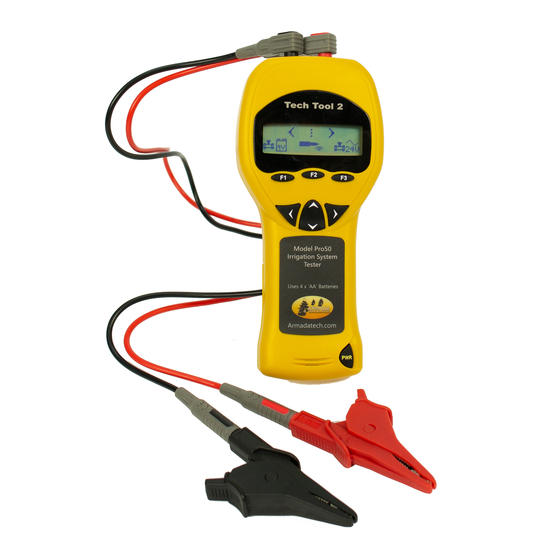

- Page 2 Pro50™ and Pro50K™ digital AC/DC Solenoid Activator and Multimeter and kit. Read the entire guide before operating the Pro50™ or Pro210F™ filter tone probe found in the kit. Keep this guide available to anyone who may be required to use these products.
-
Page 3: Operation
B. OPERATION 1. The power switch is located on the front of the Pro50™ in the bottom right corner (see diagram). To activate, push the power switch until the screen becomes active. - Page 4 A Pro210F™ filter probe will be required to hear the tone at the far end. When activating the tone, connect the Pro50™ to a single conductor that the user wishes to identify. Connect the other alligator clip (red or black) to ground for best signal.
-
Page 5: Maintenance
The symbols for Voltage DC, Ohms, and Voltage AC will appear. Connect the Pro50™ to the zone or item you wish to test. Press F1 for DC Voltage, F2 for resistance ohms, or F3 for AC Voltage. - Page 6 Weight Including Test Leads: 8.5 ounces (240 g) without batteries. One-Year Limited Warranty Armada Technologies warrants all products will be free from defects in material and/or workmanship for a period of 12 months from the date of retail purchase. Abuse or misuse is not covered by warranty and is determined at the sole discretion of Armada Technologies.
- Page 7 Pro50™ y Pro50K™ activador digital para los solenoides de CA/CC con multímetro de Armada Technologies. Lea este manual entero antes de operar el Pro50™ o la Pro210F™ sonda filtro de tono suministrado en el equipo. Tenga disponible este manual para cualquier persona que tenga que utilizar estos productos.
- Page 8 Cuando las pilas están cargadas, el icono entero debería estar llenado y liso. Cuando el icono está vacío, también están vacías las pilas. 2. El Pro50™ y la Pro210F™ ambos se requieren cuatro pilas AA cada uno y puede insertarlas al reverso de la unidad.
- Page 9 F1: Operación con los controladores alimentados por pilas y los solenoides remotos de la válvula de enganche de CC. 1. Conecte el Pro50™ al cable de zona y al cable común asociado con la válvula que quiere probar y enciéndelo.
- Page 10 Se requiere una sonda de filtro Pro210F™ para escuchar el tono en el extremo lejano. Al activar el tono, conecte el Pro50™ al solo conductor que el usuario quiere identificar. Conecte la otra pinza (roja o negra) a la tierra para la mejor señal.
- Page 11 Las Especificaciones del Pro50™ Las conexiones: conductores estándar extraíbles de multímetro. 24 pulgadas, rojo y negro. Cat IV, 600v. La potencia de transmisión que rastrea el tono: +6 dBm (600 ohmio). Frecuencia de la transmisión entre líneas: 900 Hz alternándose con 1050 Hz, a un ritmo de 2 Hz.
- Page 12 Este número ADM debe estar claramente marcado en la etiqueta de envío. Enviar unidades como carga prepagada Armada Technolgies. Armada Technologies 3596 76th St. SE Caledonia, MI 49316 Phone: 616-803-1080 www.armadatech.com E-Mail: info@armadatech.com © Armada Technologies 2020 Rev H...
