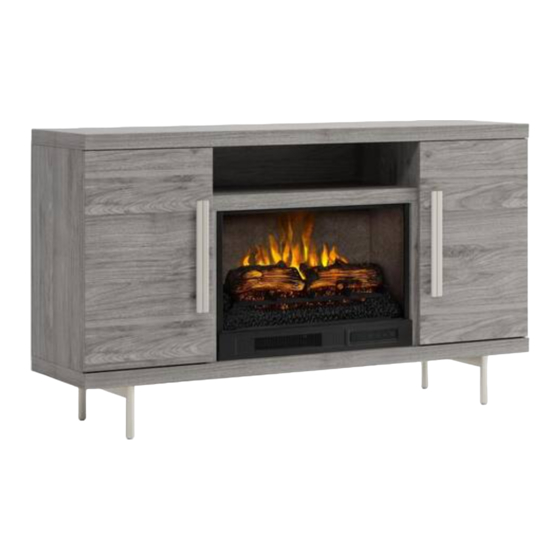

drew & jonathan SCOTT LIVING HDSLFP60L-3A Assembly Instructions Manual

Cestoni 60in infrared media electric fireplace
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Model #HDSLFP60L-3A
OMSID #320643189
#HDSLFP60L-3B
#320643190
ASSEMBLY INSTRUCTIONS
CESTONI 60in INFRARED MEDIA ELECTRIC FIREPLACE
Questions, problems, missing parts? Before returning to the store,
call Customer Service
1-866-942-5362
Pacific Standard Time: 8:30 a.m. - 4:30 p.m., Monday - Friday
Or visit our web site 24 hours a day, 7 days a week for product assistance at
www.whalenfurniture.com
Or e-mail your request to parts@whalenfurniture.com
THANK YOU
We appreciate the trust and confidence you have placed in Scott Living by Drew & Jonathan through the purchase of this
electric fireplace/heater. We strive to continually create quality products designed to enhance your home. Visit us online to
see our full line of products available for your home improvement needs.
Thank you for choosing Scott Living by Drew & Jonathan!

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SCOTT LIVING HDSLFP60L-3A and is the answer not in the manual?

Questions and answers

Related Manuals for drew & jonathan SCOTT LIVING HDSLFP60L-3A

Summary of Contents for drew & jonathan SCOTT LIVING HDSLFP60L-3A

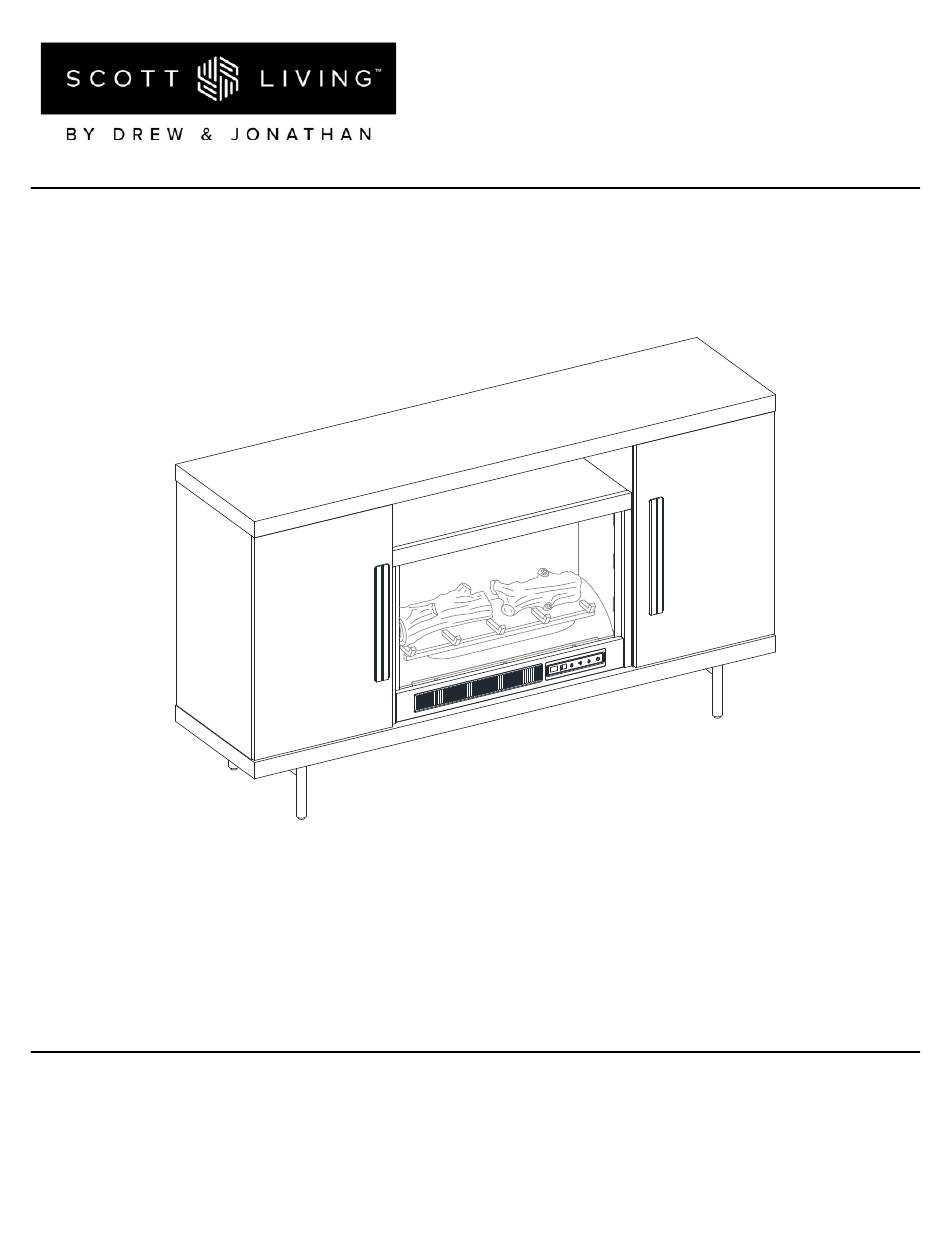

  • Page 1 Model #HDSLFP60L-3A OMSID #320643189 #HDSLFP60L-3B #320643190 ASSEMBLY INSTRUCTIONS CESTONI 60in INFRARED MEDIA ELECTRIC FIREPLACE Questions, problems, missing parts? Before returning to the store, call Customer Service 1-866-942-5362 Pacific Standard Time: 8:30 a.m. - 4:30 p.m., Monday - Friday Or visit our web site 24 hours a day, 7 days a week for product assistance at www.whalenfurniture.com Or e-mail your request to parts@whalenfurniture.com THANK YOU...

  • Page 2: Table Of Contents

    Table of Contents Table of Contents ..............2 Hardware Included ..............3 Safety Information ..............2 Package Contents ..............4 Maximum Recommended Weight Loads ......2 Assembly ..................5 Warranty ..................2 Care and Maintenance ............19 Pre-Assembly ................2 Caring for Wood Furniture..........

  • Page 3: Pre-Assembly

    Pre-Assembly (continued) HARDWARE INCLUDED NOTE: Hardware not shown to actual size. Part Description Quantity Part Description Quantity Insert screw 10+1 extra Nickel screw for hinge 24+1 extra Pan head screw 8+1 extra Short flat head screw 6+1 extra Long wood dowel 22+1 extra Short wood dowel 4+1 extra...

  • Page 4: Package Contents

    Pre-Assembly (continued) PACKAGE CONTENTS Part Description Quantity Part Description Quantity Heater Top panel Left upright arm Media shelf Right upright arm Bottom panel Connector strap Middle crossbar Ember bed Firebox holder Left log Middle trim Right log Adjustable shelf Firebox wall panel Middle back panel Firebox glass Bottom stretcher...

  • Page 5: Assembly

    Assembly Preparing top and bottom panels assembly NOTE: Do not fully tighten all bolts until you finish assembling all parts. Once assembled, go back and fully tighten all bolts. This will make the assembly easier. □ Unpack the unit and confirm that you have all the hardware and required parts. Assemble the unit on a carpeted floor or the empty carton to avoid any scratches.
  • Page 6 Assembly (continued) Attaching middle trims NOTE: Refer to the dowel guide drawings in this step for further clarification on how to properly glue in the wooden dowels. Apply this method whenever instructed to install wood dowels □ Glue four short wood dowels (QQ) into the designated holes on both middle trims (T). It is very important to use a small amount of glue on both ends of dowels and wipe away the excess glue immediately.
  • Page 7 Assembly (continued) Attaching middle crossbar NOTE: Refer to the cam lock assembling guide drawings in this step for further clarification on how to properly install cam locks. Apply this method whenever instructed to install cam locks □ Align and attach the middle crossbar (R) to the media shelf (P) using three cam locks (DD). The cam lock assembling guide The top edges are flush.
  • Page 8 Assembly (continued) Attaching partition panels □ Using the wood dowels as a guide, attach the previous assembly to the bottom panel (Q) with four long flat head screws (FF) as shown. Attaching side panels □ Orient and attach the side panels (K and M) to the bottom panel (Q) by engaging four cam locks (DD). The hinge mounting holes face inward and are located at front side.
  • Page 9 Assembly (continued) Attaching top panel □ Ask for assistance to place the top panel (O) onto the upper vertical panels properly and fasten it in place with eight cam locks (DD). Attaching back panels □ Now, go back and securely tighten all the cam locks and screws. Make sure all the parts are tight and there are no gaps between the parts.
  • Page 10 Assembly (continued) Attaching bottom stretcher □ Attach the bottom stretcher (W) between the side legs (X) with four short bolts (RR) and four washers (TT and UU). Installing base □ Align and attach the assembled side legs (X) to the bottom panel (Q) and fasten them in place with four long bolts (SS) and four washers (TT and UU).
  • Page 11 Assembly (continued) Installing door hinges and handles □ Extend two door hinges (NN) and rest the hinge cups onto the cutouts of each door (Z and A1). Secure the door hinges (NN) in place by using two nickel screws (OO) in each. □...
  • Page 12 Assembly (continued) Installing adjustable shelves □ Open the doors and insert eight shelf supports (JJ) into the holes at the desired height inside each side compartment. Make sure you place the four shelf supports at the same level to make the shelf level. □...
  • Page 13 Assembly (continued) Attaching upright arms IMPORTANT NOTE: Use hand screwdriver, not power driver to assemble fireplace insert. See BILT for video instructions. □ See figure A: Fasten upper 2 screws (AA) through the upright arm (C) into the heater (A) until tight. □...
  • Page 14 Assembly (continued) Positioning ember bed □ Set the ember bed (E) onto the heater (A) as shown. □ Push ember bed forward against the front flange of heater. □ Position the USB cable as shown below. USB cable Attaching wall panel □...
  • Page 15 Assembly (continued) Connecting ember bed cable to heater □ Fully plug the USB connector of the ember bed (E) into the back port of heater (A). Inserting the glass □ Slide the glass (I) into the inner U-channels on both upright arms (B and C) until the glass sits onto the heater (A). If needed, push top of upright arms in or out to accommodate glass.
  • Page 16 Assembly (continued) Positioning connector strap □ Position top connector strap (D) over the glass (I) and upright arms (B and C). Follow orientation shown below. The bevel edge faces inside the unit. Attaching connector strap □ Fasten connector strap (D) to both upright arms (B and C) using two screws (AA) as show below. Holes must be in line for screw to pass through.
  • Page 17 Assembly (continued) Installing fireplace insert □ Lift the fireplace insert carefully into the back of the assembled mantel and centre it in the opening. □ Using the pilot holes as a guide, fasten two L-shaped brackets (KK) onto the firebox holder (S) with four pan head screws (BB).
  • Page 18 Assembly (continued) Installing tipping restraint hardware WARNING: Young children can be seriously injured by tipping furniture. You must install the tipping restraint hardware with the unit to prevent the unit from tipping, causing any accidents or damage. The tipping restraints are intended only as a deterrent, they are not a substitute for proper adult supervision.

  • Page 19: Care And Maintenance

    Care and Maintenance A touch-up pen has been provided to minimize the small nicks or scratches that may occur during assembly or shipping. To clean and care for your furniture: □ Use a soft, clean cloth that will not scratch the surface when dusting. □...
  • Page 20 We’re not happy unless you’re happy, so we offer a 30-day Love It Guarantee. If for any reason you don’t love your Scott Living product, you can return it to your place of purchase within 30 days of the date on your receipt for a full refund — no questions asked. RETURN POLICY FOR CUSTOM ITEMS VARY.
  • Page 21 Modèle HDSLFP60L-3A OMSID n 320643189 HDSLFP60L-3B 320643190 INSTRUCTIONS DE MONTAGE MEUBLE MULTIMÉDIA DE 1,52 m AVEC FOYER ÉLECTRIQUE À INFRAROUGE CESTONI Vous avez des questions ou des problèmes? Certaines pièces sont manquantes? Avant de vous rendre au magasin, communiquez avec le service à la clientèle de 1-866-942-5362 Heure normale du Pacifique, entre 8 h 30 et 16 h 30, du lundi au vendredi Vous pouvez également visiter notre site Web 24 heures par jour, 7 jours sur 7 pour obtenir de l’aide sur le produit...
  • Page 22 Table des matières Consignes de sécurité ............. 2 Matériel fourni ................3 Poids maximal supporté ............2 Contenu de l’emballage ............4 Garantie ..................2 Assemblage ................5 Pré-assemblage ................ 2 Entretien ..................19 Plan de montage ..............2 Entretien de votre meuble en bois ........19 Outils nécessaires ..............

  • Page 23: Matériel Fourni

    Pré-Assemblage (suite) MATÉRIEL FOURNI REMARQUE : le matériel n’est pas affiché à l’échelle de grandeur réelle Part Description Quantity Part Description Quantity Vis pour foyer 10+1 extra Vis nickel pour charnière 24+1 extra Vis à tête cylindrique 8+1 extra Vis à tête plate courte 6+1 extra Chevilles bois longue 22+1 extra...

  • Page 24: Contenu De L'emballage

    Pré-Assemblage (suite) CONTENU DE L’EMBALLAGE Part Description Quantity Part Description Quantity Radiateur Panneau supérieur Bras verticaux gauche Étagère multimédia Bras verticaux droit Panneau inférieur L’attache du connecteur Barre transversale centrale Lit de braises Support de foyer Bûches gauche Montant du milieu Bûches droite Étagère réglable Panneaux muraux du foyer...
  • Page 25 Assemblage Préparation de l’assemblage des panneaux supérieur et inférieur REMARQUE : Ne pas complètement serrer les boulons avant d’avoir terminé l’assemblage de toutes les pièces. Une fois assemblées, revenir en arrière et serrer tous les boulons. Cela facilitera l’assemblage. □ Déballez l’unité...
  • Page 26 Assemblage (suite) Fixation les montants du milieu REMARQUE : Reportez-vous aux dessins du guide d’assemblage des chevilles dans cette étape pour plus de précisions sur la façon de coller correctement les chevilles en bois. Appliquez cette méthode chaque fois que vous demandez d’installer des chevilles en bois.
  • Page 27 Assemblage (suite) Fixation de la traverse centrale Remarque : Reportez-vous aux dessins du guide d’assemblage des verrous à came dans cette étape pour plus de précisions sur la façon d’installer correctement les verrous à came. Appliquez cette méthode chaque fois que vous demandez d’installer des verrous à...
  • Page 28 Assemblage (suite) Fixation des panneaux de séparation □ En utilisant les goujons en bois comme guide, fixez l’assemblage précédent au panneau inférieur (Q) avec quatre longues vis à tête plate (FF) tel qu’illustré. Fixation des panneaux latéraux □ Orientez et fixez les panneaux latéraux (K et M) au panneau inférieur (Q) en engageant quatre verrous à came (DD).
  • Page 29 Assemblage (suite) Fixation du panneau supérieur □ Demandez de l’aide pour placer correctement le panneau supérieur (O) sur les panneaux verticaux supérieurs et fixez-le en place avec huit verrous à came Fixation des panneaux arrière □ Maintenant, revenez et serrez fermement tous les vis et verrous à cames. Assurez-vous que toutes les pièces sont bien serrées et qu’il n’y a pas d’espace entre les pièces.
  • Page 30 Assemblage (suite) Fixation de la traverse inférieure □ Fixez de la traverse inférieure (W) entre les pieds latéraux (X) avec quatre boulons courts (RR) et quatre rondelles (TT et UU UU). Base d’installation □ Alignez et fixez les pieds latéraux assemblés (XS) au panneau inférieur (Q) et fixez-les en place avec quatre boulons longs (SS) et quatre rondelles (TT et UU).
  • Page 31 Assemblage (suite) Installation des charnières et des poignées de porte □ Déployez deux charnières de porte (NN) et posez les cuvettes de charnière sur les découpes de chaque porte (Z et A1). Fixez les charnières de la porte (NN) en place à l’aide de deux vis en nickel (OO) dans chacune. □...
  • Page 32 Assemblage (suite) Installation les étagères réglables □ Ouvrez les portes et insérez huit supports d’ étagère (JJ) dans les trous à la hauteur souhaitée à l’intérieur de chaque compartiment latéral. Assurez-vous de placer les quatre supports d’étagère au même niveau afin que l’étagère ne soit à...
  • Page 33 Assemblage (suite) Fixation des bras verticaux assemblez le foyer encastrable avec un tournevis à main au lieu d’un tournevis REMARQUE IMPORTANTE : électrique . Voir BILT pour les instructions video. □ Voir figure A : Serrez les 2 vis supérieures (AA) à travers le bras vertical (C) dans le radiateur (A) jusqu’à ce qu’elles soient bien serrées.
  • Page 34 Assemblage (suite) Positionnement du lit de braises □ Placez le lit de braises (E) sur le radiateur (A) comme illustré. □ Poussez le lit de braises vers l’avant contre la bride avant du radiateur. □ Positionnez le câble USB comme indiqué ci-dessous. Câble USB Fixation du panneau mural □...
  • Page 35 Assemblage (suite) Connexion du câble du lit de braises au radiateur □ Branchez complètement le connecteur USB du lit de braises (E) dans le port arrière du radiateur (A). Insertion du verre □ Faites glisser le verre (I) dans les canaux en U intérieurs des deux bras verticaux (B et C) jusqu’à ce que le verre repose sur le radiateur.
  • Page 36 Assemblage (suite) Positionnement de l’attache du connecteur □ Placez l’attache du connecteur (D) supérieur sur le verre (I) et les bras verticaux (B et C). Suivez l’orientation indiquée ci-dessous. Le bord biseauté doit faire face à l’intérieur de l’appareil. Fixation de l’attache du connecteur □...
  • Page 37 Assemblage (suite) Installation des l’insertion de cheminée □ Soulevez délicatement le foyer encastrable à l’arrière du manteau assemblé et centrez-le dans l’ouverture. □ Utilisez les trous pilotes comme guide, fixez deux supports métalliques en L (KK) sur le support de foyer (S) avec quatre vis à...
  • Page 38 Assemblage (suite) Installation de la quincaillerie antibasculement AVERTISSEMENT : La quincaillerie antibasculement fournie est conçue pour les murs à montants de bois. Elle doit être fixée à un montant de bois. Selon le type de mur, des pièces d’ancrage différentes pourraient être requises. Veuillez communiquer avec votre quincaillier pour obtenir de l’assistance.

  • Page 39: Entretien

    Entretien Un crayon à retouche est fourni pour minimiser les petites marques ou éraflures pouvant survenir lors du montage ou de l’expédition. Entretien de votre meuble : □ Utilisez un tissu doux et propre qui n’égratignera pas la surface lors de l’époussetage. □...
  • Page 40 Nous ne sommes satisfaits que si vous l'êtes, c'est pourquoi nous offrons une Garantie Love It de 30 jours. Si, pour une raison quelconque, vous n'aimez pas votre produit Scott Living, vous pouvez le retourner dans votre magasin. dans un délai de 30 jours à compter de la date figurant sur votre reçu pour un remboursement complet - sans poser de questions.
  • Page 41 Modelo # HDSLFP60L-3A OMSID # 320643189 # HDSLFP60L-3B # 320643190 INSTRUCCIONES DE ENSAMBLE CONSOLA DE 60” CON CHIMENEA ELÉCTRICA INFRARROJA PARA MEDIOS CESTONI Preguntas, problemas, partes que falten? Antes de regresar a la tienda, llame al servicio al cliente 1-866-942-5362 Hora estándar del Pacífico: 8:30 a.m.

  • Page 42: Información De Seguridad

    Lista de contenidos Lista de contenidos ..............2 Ferretería incluida ..............3 Información de seguridad ............2 Contenidos del paquete ............4 Maximo peso recomendado ..........2 Ensamble ..................5 Garantía ..................2 Cuidados y mantenimiento ............ 19 Pre-ensamble ................2 Cuidados y mantenimiento ..........

  • Page 43: Ferretería Incluida

    Pre-ensamble (continuación) FERRETERÍA INCLUIDA NOTA: La ferretería no está mostrada al tamaño real. Parte Descripción Cantidad Parte Descripción Cantidad Perno para insertar 10+1 extra Perno de níquel para bisagra 24+1 extra Perno de cabeza redonda 8+1 extra Perno de cabeza plana corto 6+1 extra Clavija de madera larga 22+1 extra...

  • Page 44: Contenidos Del Paquete

    Pre-ensamble (continuación) CONTENIDO DEL PAQUETE Parte Descripción Parte Descripción Cantidad Cantidad Calentón Panel superior Brazo izquierdo vertical Repisa media Brazo derecho vertical Panel inferior Correa conectora Soporte medio Lecho de brasas Soporte de la caja de fuego Tronco izquierdo Borde medio Tronco derecho Repisa ajustable Panel puerta de la caja de fuego...

  • Page 45: Ensamble

    Ensamble Preparando los paneles superior e inferior NOTA: Por favor no apriete completamente todos los pernos, hasta que termine con el ensamble de las partes. Después asegúrese de apretar todos los pernos. Esto hará el ensamble más fácil. □ Desempacar la unidad y confirmar que se tiene todo el material de ferretería y partes requeridas. Ensamblar la unidad en un piso alfombrado o en el cartón vacío para evitar rasguños.
  • Page 46 Ensamble (continuación) Adjuntando los bordes medios NOTA: Consultar los dibujos guías de las clavijas en esté paso para aclarar como pegar apropiadamente las clavijas de madera. Aplique este metodo cuando sea instruido a instalar clavijas de madera □ Pegar 4 clavijas de madera cortas (QQ) en los agujeros designados en ambos bordes medios (T). Es bien importante usar una cantidad pequeña de pegamento en ambos lados de las clavijas y limpiar el exceso de pegamento inmediatamente.
  • Page 47 Ensamble (continuación) Adjuntando el soporte medio NOTA: Consultar los dibujos guías de las tuercas de fijación en esté paso para aclarar como pegar apropiadamente las turca de fijación. Aplique este método cuando sea instruido a instalar tuercas de fijación □ Alinear y adjuntar el soporte medio (R) a la repisa media (P) empleando 3 tuercas de fijación (DD).
  • Page 48 Ensamble (continuación) Adjuntando los paneles divisores □ Usando las clavijas de madera como guía, adjuntar el ensamble previo al panel inferior (Q) con 4 pernos de cabeza plana largos (FF) como se muestra. Adjuntando los paneles laterales □ Orientar y adjuntar los paneles laterales (K y M) al panel inferior (Q) empleando 4 tuercas de fijación (DD). Los agujeros de montaje de las bisagras apuntan hacia adentro y están en el lado frontal.
  • Page 49 Ensamble (continuación) Adjuntando el panel superior □ Pedir asistencia para poner el panel superior (O) sobre el ensamble previo apropiadamente y sujetar en su lugar con 8 tuercas de fijación (DD). Adjuntando los paneles posteriores □ Ahora, volver y apretar todas las tuercas de fijación y los pernos. Asegurar que todas las partes estén apretadas y de que no hay huecos entre las partes.
  • Page 50 Ensamble (continuación) Adjuntando el soporte inferior □ Adjuntar el soporte inferior (W) entre las patas laterales (X) con 4 pernos cortos (RR) y 4 arandelas (TT y UU). Instalando la base □ Alinear y adjuntar las patas laterales ensambladas (X) al panel inferior (Q) y sujetar en su lugar con 4 pernos largos (SS) y 4 arandelas (TT y UU).
  • Page 51 Ensamble (continuación) Instalando las bisagras de puertas y las manijas □ Extender 2 bisagras de puerta (NN) y descansar las copas de bisagra sobre los recortes de cada puerta (Z y A1). Asegurar las bisagras de puertas (NN) en su lugar usando 2 pernos de níquel (OO) en cada bisagra. □...
  • Page 52 Ensamble (continuación) Instalando las repisas ajustables □ Abrir las puertas e insertar 8 soportes para repisa (JJ) en los agujeros a la altura deseada dentro de cada compartimiento lateral. Asegurar de poner 4 soportes para repisa en el mismo nivel para hacer un nivel de repisa. □...
  • Page 53 Ensamble (continuación) Adjuntando los brazos verticales IMPORTANTE NOTA: Usar el desarmador manual, no usar un taladro para ensamblar el inserto de chimenea. Vea BILT para instrucciones por medio de un video. □ Vea la figura A: Sujetar 2 pernos superiores (AA) a través del brazo vertical (C) hacia el calentón (A) hasta apretar. □...
  • Page 54 Ensamble (continuación) Posicionando el lecho de brasas □ Poner el lecho de brasas (E) sobre el calentón (A) como se muestra. □ Empujar el lecho de brasas hacia adelante contra la pestaña frontal del calentón. □ Posicionar el cable USB como se muestra abajo. USB cable Adjuntando el panel pared □...
  • Page 55 Ensamble (continuación) Conectando el cable del lecho de brasas al calentón □ Enchufar completamente el conector USB al lecho de brasas (E) en el puerto posterior del calentón (A). Insertando el vidrio □ Deslizar el vidrio (I) en los canales U internos en ambos brazos verticales (B y C) hasta que el vidrio esté sobre el calentón (A).
  • Page 56 Ensamble (continuación) Posicionando la correa de conexión □ Posicionar la correa de conexión superior (D) sobre el vidrio (I) y brazos verticales (B y C). Seguir la orientación mostrada abajo. El borde bisel apunta hacia adentro de la unidad. Adjuntando la correa conector □...
  • Page 57 Ensamble (continuación) Instalando el inserto de chimenea □ Levantar el inserto de chimenea en la parte posterior del delantal ensamblado y centrar en la abertura. □ Usando los agujeros pilotos como guía, sujetar 2 soportes L (KK) sobre el soporte de la caja de fuego (S) con 4 pernos de cabeza redonda (BB).
  • Page 58 Ensamble (continuación) Instalando el juego de restricción de movimiento AVISO: Niños pequeños pueden resultar lastimados por muebles inclinados. Debe instalar el juego de restricción de movimiento con la unidad en función, para prevenir la inclinación de la unidad, causando cualquier accidente o daño. El tope de movimiento es solo un impedimento, no hay substituto para la supervisión adulta.

  • Page 59: Cuidados Y Mantenimiento

    Cuidado y mantenimiento Un plumón es provisto para en caso de pequeños golpes o rayaduras que puedan ocurrir durante el ensamble o envió. Para limpiar y cuidar su mueble: □ Use una toalla suave y limpia que no rayara la superficie al limpiar. □...
  • Page 60 No estamos contentos a menos que usted esté contento, por lo que ofrecemos una Garantía de 30 días Love It. Si por alguna razón no le gusta su producto Scott Living, puede devolverlo a su lugar de compra dentro de los 30 días siguientes a la fecha de su recibo para un reembolso completo sin preguntas.

This manual is also suitable for:

Scott living hdslfp60l-3b320643190320643189

Table of Contents
