Summary of Contents for EuroLite LEC PFE-20 WW
-
Page 2: Table Of Contents

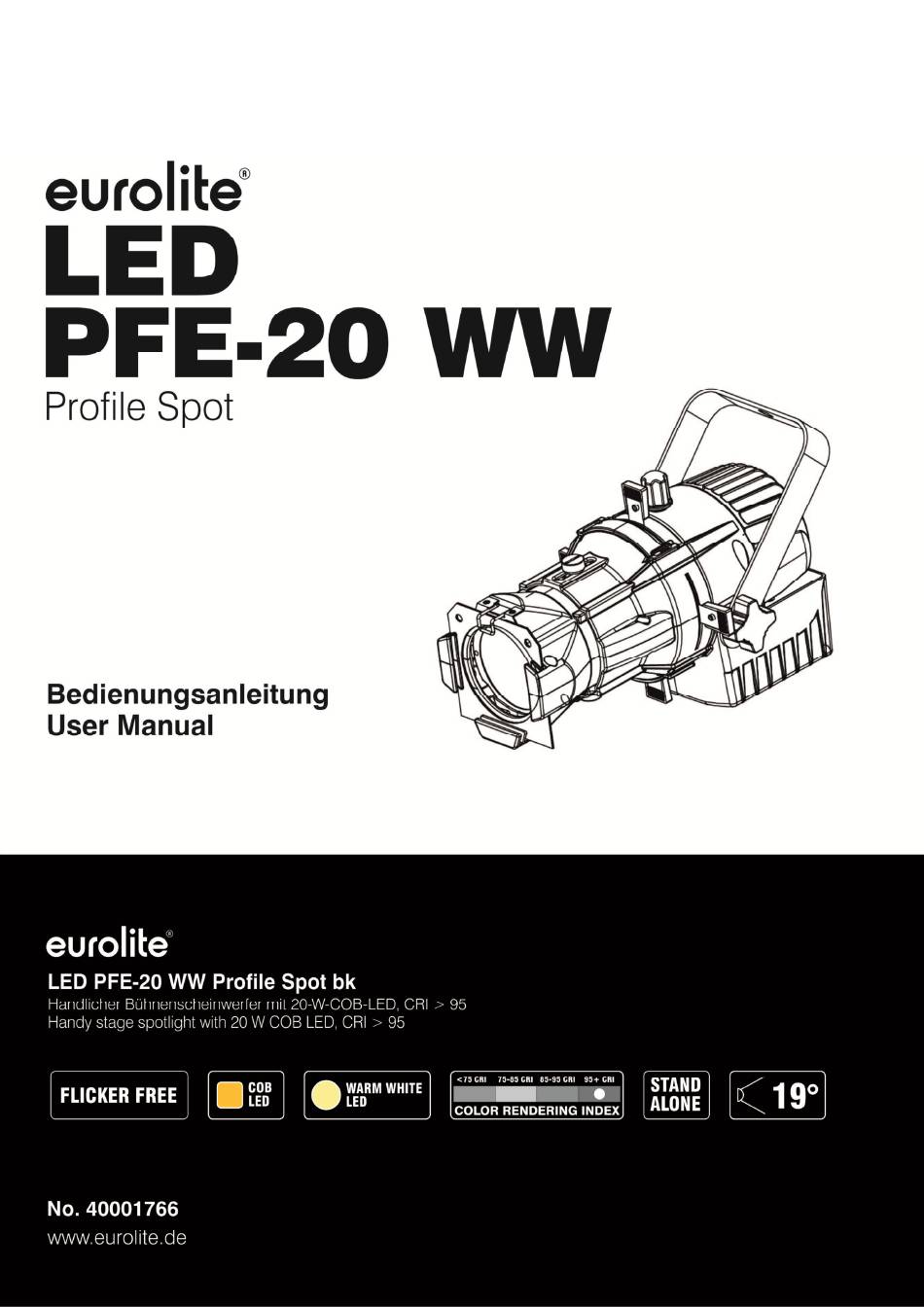

Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 40001766 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/20 00134222, Version 1.1... -
Page 3: Einführung
BEDIENUNGSANLEITUNG LED PFE-20 WW Profile Spot GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe. Lesen Sie vor der Verwendung des Geräts diese Bedienungsanleitung. -
Page 4: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen Profilscheinwerfer für professionelle Beleuchtungsaufgaben. Das Gerät ist für professionelle Anwendungen im Bereich der Veranstaltungstechnik vorgesehen (z. - Page 5 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 75 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.
-
Page 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG (1) Führungsschiene Farbfilterrahmen (2) Halteklammer Farbfilterrahmen (3) Linse (4) Linsentubus (5) Arretierschraube zur Fokuseinstellung (6) Profilschieber (7) Befestigungsschraube Basisgehäuse (8) Schlitz für den Gobohalter (9) Loch zur Anbringung einer Klammer (10) Hängebügel (11) Drehregler Dimmer (12) Sicherungshalter (13) Spannungsversorgungseingang (14) Fangseilöse (15) Feststellschraube 6/20... -
Page 7: Installation
INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. -
Page 8: Bedienung
BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt das Gerät den Betrieb auf. Gobohalter Um den Gobohalter einzusetzen, lösen Sie bitte die Schrauben der Abdeckung. Setzen Sie den Gobohalter in den dafür vorgesehenen Schlitz im Gehäuse ein. Befestigen Sie anschließend die Abdeckung wieder, durch Festziehen der Schrauben. - Page 9 Dimmer Drehregler zur Einstellung der Dimmerintensität. Durch Aufdrehen des Dimmerreglers wird die Helligkeit der LED manuell eingestellt. Farbfilterrahmen Um einen Farbfilter einzusetzen oder auszutauschen, entfernen Sie den Farbfilterrahmen, wie unten abgebildet, vom Linsentubus. Lösen Sie die Schrauben des Farbfilterrahmens und setzten Sie den gewünschten Farbfilter ein.
-
Page 10: Reinigung Und Wartung
REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linse sollte sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. -
Page 11: Technische Daten
EUROLITE Netzanschlusskabel LED PFE-50, 1,5m, 230V Best.-Nr. 40001817 EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil A 4x1000mm bis 15kg silber Best.-Nr. 58010320 EUROLITE Gobohalter für LED PFE-20 Best.-Nr. 40001767 Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. © 12.01.2022 11/20 00134222, Version 1.1... -
Page 12: Introduction
USER MANUAL LED PFE-20 WW Profile Spot DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Keep the device away from rain and moisture. Please read these instructions carefully before using the product. -
Page 13: Safety Instructions
SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This device is a profile spotlight for professional lighting tasks. This device is designed for professional use in the field of event technology, e.g. - Page 14 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 75°C during use. Avoid contact by persons and materials. •...
-
Page 15: Description Of The Device
DESCRIPTION OF THE DEVICE (1) Guide rail color filter frame (2) Clip color filter frame (3) Lens (4) Lens tube (5) Locking screw focus adjustment (6) Shutter blade (7) Fastening screw barrel (8) Slot for the gobo holder (9) Hole for fastening the coupler (10) Mounting bracket (11) Rotary control dimmer... -
Page 16: Installation
INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. -
Page 17: Operation
OPERATION After you connected the device to the mains, the device starts running. Gobo holder To insert the gobo holder, remove the screws from the cover. Insert the gobo holder in the designated slot in the housing. Then attach the cover again, by tightening the screws. - Page 18 Dimmer Rotary control to adjust the dimmer intensity. By turning the dimmer control, you can manually adjust the brightness of the LED. Color filter frame To insert or replace a color filter, remove the filter frame from the lens tube, as shown below. Loosen the screws of the color filter frame and insert the desired color filter.
-
Page 19: Cleaning And Maintenance
CLEANING AND MAINTENANCE The outside of the device should be cleaned periodically to remove contaminants such as dust etc. The lens, in particular, should be clean to ensure that light will be emitted at maximum brightness. Disconnect the device from power and allow it to cool before cleaning. Clean the surface with a soft lint-free and moistened cloth. -
Page 20: Technical Specifications
EUROLITE Gobo Holder for LED PFE-20 No. 40001767 All information is subject to change without prior notice. © 12.01.2022 Eurolite is a brand of Steinigke Showtechnic GmbH · Andreas-Bauer-Str. 5 · 97297 Waldbüttelbrunn Germany D00134222 Version 1.1 Publ. 12/01/2022 20/20...
