ZUSATZINFORMATION ZUR BEDIENUNGSANLEITUNG
ADDITIONAL INFORMATION FOR THE USER MANUAL

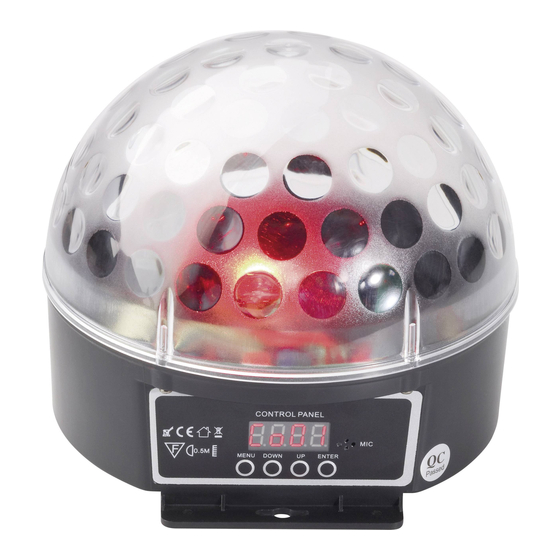

LED BC-6 Beam effect
Artikelnr. 51918806
UPGRADE, 02/14
BEDIENUNG
Die Empfindlichkeit des Geräts für die Musiksteuerung ist ab Werk optimal eingestellt und bedarf
keiner Anpassung. Das Gerät besitzt – entgegen der Beschreibung in der Bedienungsanleitung –
keinen Empfindlichkeitsregler an der Unterseite.
OPERATION
The unit's sensitivity for sound control is factory-set in an optimal way and requires no adjustment.
Contrary to the reference in the user manual, the unit does not feature a rotary control on the
underside to adjust the sensitivity.
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.eurolite.de
Zusatzinformation zur Bedienungsanleitung: 51918806_V_1_2

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LED BC-6 and is the answer not in the manual?

Questions and answers

Related Manuals for EuroLite LED BC-6

Summary of Contents for EuroLite LED BC-6

  • Page 1 ZUSATZINFORMATION ZUR BEDIENUNGSANLEITUNG ADDITIONAL INFORMATION FOR THE USER MANUAL LED BC-6 Beam effect Artikelnr. 51918806 UPGRADE, 02/14 BEDIENUNG Die Empfindlichkeit des Geräts für die Musiksteuerung ist ab Werk optimal eingestellt und bedarf keiner Anpassung. Das Gerät besitzt – entgegen der Beschreibung in der Bedienungsanleitung –...
  • Page 2 BEDIENUNGSANLEITUNG USER MANUAL LED BC-6 Beam Effect Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!

  • Page 3: Table Of Contents

    Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 51918806 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/23 00077416, Version 1.2...

  • Page 4: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED BC-6 Strahleneffekt entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Page 5 Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.

  • Page 6: Bestimmungsgemässe Verwendung

    Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄSSE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100 - 240 V AC, 50 – 60 Hz~ Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

  • Page 7: Gerätebeschreibung

    Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind. Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Garantieanspruch erlischt.

  • Page 8: Installation

    5. LCD Display mit Bedientasten 6. Mikrofon Empfindlichkeitsregler an der Unterseite des Gerätes zu finden INSTALLATION BRANDGEFAHR! Achten Sie bei der Installation des Gerätes bitte darauf, dass sich im Abstand von mind. 0,5 m keine leicht entflammbaren Materialien (Deko, etc.) befinden. Feste Installation Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.

  • Page 9: Anschluss An Den Dmx-512 Controller / Verbindung Gerät - Gerät

    Vorgehensweise: Das Gerät sollte idealerweise außerhalb des Aufenthaltsbereiches von Personen installiert werden. WICHTIG! ÜBERKOPFMONTAGE ERFORDERT EIN HOHES MAß AN ERFAHRUNG. Dies beinhaltet (aber beschränkt sich nicht allein auf) Berechnungen zur Definition der Tragfähigkeit, verwendetes Installations- material und regelmäßige Sicherheitsinspektionen des verwendeten Materials und des Gerätes. Versuchen Sie niemals, die Installation selbst vorzunehmen, wenn Sie nicht über eine solche Qualifikation verfügen, sondern beauftragen Sie einen professionellen Installateur.

  • Page 10: Master/Slave-Betrieb

    DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA Bemessungsdifferenzstrom ausgestattet sein. Lichteffekte dürfen nicht über Dimmerpacks geschaltet werden. Bitte beachten: Es dürfen max. 8 LED BC-6 Strahleneffekt Geräte in Reihe betrieben werden. Nach jeweils 8 Geräten muss erneut die Spannungsversorgung angeschlossen werden. BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt der LED BC-6...

  • Page 11: Control Board

    (9 Stufen mit zunehmender Geschwindigkeit). Der jeweilige Modus kann durch die MODE-Taste verlassen werden. Die jeweiligen Funktionen werden im Folgenden beschrieben. Das LED BC-6 Strahleneffekt verfügt über eine Memory Funktion. Das zuletzt gewählte Programm wird wieder abgespielt sobald das Gerät erneut in Betrieb genommen wird.

  • Page 12: Dmx-Gesteuerter Betrieb

    Slave Modus Drücken Sie die MODE Taste um den Slave Modus zu wählen. Wenn das Control Board SLAv anzeigt, dann ist der LED BC-6 Strahleneffekt im Slave Modus und lässt sich von einem Master LED BC-6 Strahleneffekt Gerät ansteuern. Stellen Sie nun am Mastergerät eines von den Standalone-Modi ein (Auto oder Musiksteuerung).

  • Page 13: Dmx-Protokoll

    DMX-Protokoll Steuerkanal 1 – Modus Auswahl Wert Eigenschaft 000 - 063 064 - 127 Musikgesteuerter Modus 128 - 191 Auto Modus 192 - 255 DMX Modus Steuerkanal 2 - Rot Wert Eigenschaft 000 - 255 0 - 100% Steuerkanal 3 – Grün und Gelb Wert Eigenschaft 000 - 255...

  • Page 14: Reinigung Und Wartung

    2xR, 1xG, 1xB, 1xY, 1xW Maße (LxBxH): 185 x 185 x 150 mm Gewicht: 0,5 kg Zubehör: Best.-Nr. EUROLITE TH-50 Theaterhaken, silber 58000650 Sicherungsseil 3x600mm bis 5kg, silber 58010310 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. 22.01.2014 © 13/23...

  • Page 15: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED BC-6 Beam Effect. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.

  • Page 16: Operating Determinations

    This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or power outlets can lead to the destruction of the device and to mortal electrical shock. Always plug in the power plug last.

  • Page 17: Description Of The Device

    and is installed in a distance of 0.5 meters between smoke machine and device. The room must only be saturated with an amount of smoke that the visibility will always be more than 10 meters. The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation (particularly in cars) and heaters.

  • Page 18: Overview

    Overview DMX IN DMX OUT Installation holes Power supply LCD display with operating buttons 6. Microphone Rotary control can be found on the underside of the device. INSTALLATION DANGER OF FIRE! When installing the device, make sure there is no highly-inflammable material (decoration articles, etc.) within a distance of min.

  • Page 19: Fixed Installation

    Fixed installation The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net. This secondary safety attachment must be constructed in a way that no part of the installation can fall down if the main attachment fails.

  • Page 20: Master/Slave Operation

    The master/slave-operation enables that several devices can be synchronized and controlled by one master- device. On the rear panel of the LED BC-6 Beam Effect you can find an XLR-jack and an XLR-plug, which can be used for connecting several devices.

  • Page 21: Operation

    You can leave every mode by pressing the MODE-button. The functions provided are described in the following sections. The LED BC-6 Beam Effect features a memory function. The last program selected will begin anew when the device is restarted.

  • Page 22: Dmx-Controlled Operation

    Press the MODE button to select sound control mode. When the Control Board shows SLAv then the LED BC-6 Beam Effect is in Slave mode and can be controlled by a Master LED BC-6 Beam Effect device Now set the Master device to one of the stand-alone modes (Auto or Sound Control).

  • Page 23: Dmx-Protocol

    DMX-protocol Control-channel 1 – Mode Selection Value Function 000 - 063 064 - 127 Sound controlled mode 128 - 191 Auto mode 192 - 255 DMX mode Control-channel 2 - Red Value Function 000 - 255 0 - 100% Control-channel 3 - Green Value Function 000 - 255...

  • Page 24: Cleaning And Maintenance

    Dimensions (LxWxH): 185 x 185 x 150 mm Weight: 1 kg Accessories: No.: EUROLITE TH-50 Theatre hook, silver 58000650 Safety bond 3x600mm up to 5kg, silver 58010310 Please note: Every information is subject to change without prior notice. 22.01.2014 © 23/23...
  • Page 25 LED B UZZER OLIZEILICHT UZZER OLICE IGHT Sicherheitshinweise Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits- hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind. Unbedingt lesen: Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch.
  • Page 26 Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung! Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch.
  • Page 27 Safety Instructions This device has left our premises in absolutely perfect condition. In order to maintain this condition and to ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning notes written in this user manual. Important: Damages caused by the disregard of this user manual are not subject to warranty.
  • Page 28 • Please inform yourself about your local regulations before using warning beacons! Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 00065876.DOC, Version 1.0...
