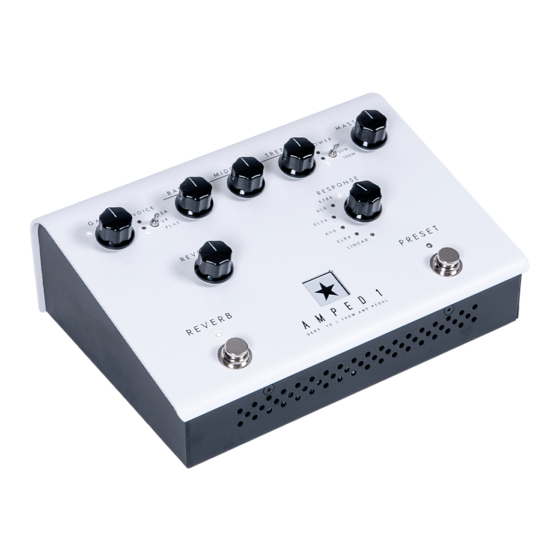

Blackstar AMPED 1 Owner's Manual

100w amp pedal
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
Owner's Manual
Designed and Engineered by
Blackstar Amplification UK

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AMPED 1 and is the answer not in the manual?

Questions and answers

Related Manuals for Blackstar AMPED 1

Summary of Contents for Blackstar AMPED 1

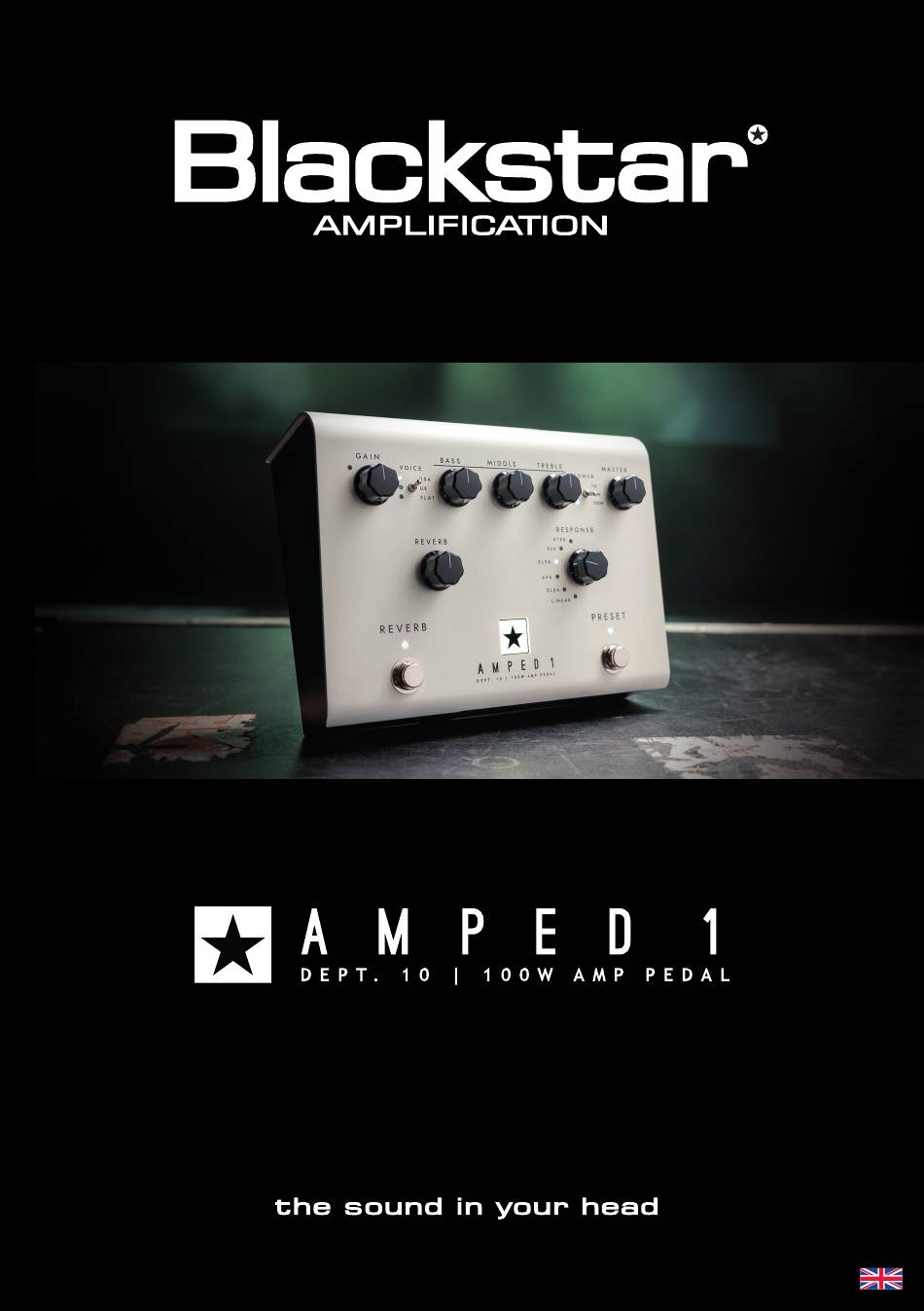

  • Page 1 Owner’s Manual Designed and Engineered by Blackstar Amplification UK...

  • Page 3: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS 1. Read these instructions. 2. Keep these instructions. 3. Heed all warnings. 4. Follow all instructions. 5. Do not use this apparatus near water. 6. Clean only with a dry cloth. 7. Do not block any ventilation openings. 8.
  • Page 4 Before switching the unit on, it is recommended that the unit be allowed to reach room temperature. Unauthorised modification of this equipment is expressly forbidden by Blackstar Amplification Ltd. Never push objects of any kind into ventilation slots on the equipment casing.
  • Page 5 The U.S. Government´s Occupational Safety and Health Administration (OSHA) has specified the following permissible noise level exposures: Duration Per Day In Hours Sound Level dBA, Slow Response 1½ ½ ¼ or less According to OSHA, any exposure in excess of the above permissible limits could result in some hearing loss.
  • Page 6 Please read through this handbook carefully to ensure you get the maximum benefit from your new Blackstar product. To find out more about the Blackstar range of products please visit our website at www.blackstaramps.com. Thanks!
  • Page 7 Features Since our launch in 2007, Blackstar has led the way in the innovation of guitar amplification. The Dept.10 AMPED 1 represents the culmination of years of technical research and development. Amped 1 has an intuitive control set like a traditional amp, but the versatility of programmability and Pro Digital Technology.

  • Page 8: Front Panel

    The Reverb knob controls the amount of Reverb applied to your guitar tone, with low settings in the counter clockwise direction and high settings clockwise. This setting is saved when you store a preset. The Reverb type, time and tone can be customised using Blackstar’s Architect deep-editing software and saved to your amp.
  • Page 9 The Linear response offers transparent power amplification, for use in combination with the Flat voice when pairing your AMPED 1 with an external amp modeller. Blackstar’s power valve responses change the characteristics of the sound from dynamic and tight to compressed and spongy.

  • Page 10: Rear Panel

    11. Preset Recall the stored Preset by pressing this footswitch. When you activate the switch, the LED above the footswitch will light up and the settings stored in the Preset will be applied, overwriting the physical state of the controls. Deactivating the Preset will revert the settings to the physical state of the controls.
  • Page 11 The output marked ‘8 OHM’ is for the connection of a single 8 ohm speaker cabinet. AMPED 1 can deliver its full 100W of power at 8 or 16 ohm impedances. NOTE: Always use a good quality speaker cable for speaker outputs.
  • Page 12 7. USB – CabRig Audio Output Use the supplied USB-C cable to connect your AMPED 1 to your computer. This is for USB digital audio output for recording directly into your computer and for connecting to Blackstar’s Architect editing software.

  • Page 13: Side Panel

    MIDI to 5 pin MIDI adaptor. Always use a good quality MIDI lead. The default for receiving MIDI messages via the MIDI In is channel 1. The MIDI channel can be changed using Blackstar’s Architect software. Please refer to the MIDI table at the end of this manual for more details.
  • Page 14 At minimum (fully anti-clockwise), this control attenuates the signal on these outputs by 20dB. CabRig To access edit CabRig settings you will need Blackstar’s Architect software. Download Architect from the Blackstar website: https://blackstaramps.com/architect Cabinet Channel Strip...
  • Page 15 1. Cabinet Selection Select your virtual cabinet using the Cabinet Selection panel. Choose from 23 distinct speaker cabinets or select DI (Direct Injection) for the direct power amp output. NOTE: For use with 3rd party IR (Impulse Response) loaders, select the DI option. The DI is taken from after the power amp.
  • Page 16 Microphone Character Bright and cutting, with controlled lows. A classic microphone choice for recording guitar cabinets. Use 57 - Dynamic this microphone off-axis for a less sharp, mid-focussed tone. Aggressive and tight. Use this microphone for an up- 421 - Dynamic front sound or off-axis for a more mellow sound.
  • Page 17 Room 1. Room Selection Support your cab and mic selection with room ambience. Select the type of room using the drop- down menu. Each room type has a “Damped” option; selecting this will result in a shorter and more refined sound. 2.
  • Page 18 MONO STEREO WIDE SMALL ROOM MEDIUM ROOM LARGE ROOM Master 1. EQ The channel EQs provide the ability to shape the tone of each of your cab and mic combinations individually. The EQ can be bypassed for a quick comparison.
  • Page 19  LOW-CUT: Controls a 2nd order high pass filter  LOW: Controls a low shelf filter at 120Hz +/- 10dB  LOW MIDS: Controls a peak filter at 400Hz +/- 10dB  HIGH MIDS: Controls a peak filter at 1KHz +/- 10dB ...
  • Page 20 TIP: To organise your “Local Patches” in the patch panel go to “Documents – Blackstar – Saved Patches” and create your own folders. Simply drag your patches into the folders you have created and your folders will appear in the patch panel.

  • Page 21: Settings Panel

    Settings Panel Click the gear icon to open the settings panel. Audio Adjust the MIDI channel, FX Loop and Reverb settings here. Changes made here will automatically update, but will not be permanently saved to the amp. To save your changes, click “Save Amp Settings” at the bottom of the page.

  • Page 22: Firmware Upgrade

    Reset Default Patches and Settings The default factory amp patches, CabRig patches and settings can be restored to your amplifier at any time. This can only be done using Blackstar’s Architect software. Navigate to the ‘General’ settings panel within Architect and click ‘Restore Patches and Settings’.

  • Page 23: Midi Table

    MIDI Table Function CC Number Value 127 = On 127 = On Voice Flat 127 = On Bass 0-127 Middle 0-127 Preamp Treble 0-127 Gain 0-127 EL84 127 = On EL34 127 = On Response 127 = On Master Volume 0-127 KT88 127 = On...

  • Page 24: Technical Specifications

    Technical Specifications AMPED 1 Power (RMS): 100W Weight (kg): 1.28 Dimensions (mm): 200(W) x 81(H) x 149(D)
  • Page 26 Umgebung gebracht wird. Warten Sie vor dem Einschalten, bis das Gerät die Raumtemperatur erreicht hat. Nicht autorisierte Modifikationen am Gerät sind von Blackstar Amplification Ltd. ausdrücklich untersagt. Führen Sie in keinem Fall irgendwelche Gegenstände in die Lüftungsschlitze im Gehäuse ein.
  • Page 27 auf. Falls Sie längere Zeit hohen Lautstärken ausgesetzt sind, verwenden Sie einen Gehörschutz. Wenn das Gerät offenbar nicht normal arbeitet, obwohl Sie die Inbetriebnahme wie beschrieben vorgenommen haben, wenden Sie sich an einen qualifizierten Service- Techniker. Der sichere Betrieb ist nur unter nicht-tropischen Bedinungen gewährleistet Maximale Umgebungstemperatur während des Betriebes: 35°C Stellen Sie immer sicher, dass das Netzkabel mit einer geerdeten Steckdose verbunden ist.
  • Page 28 Die Dept. 10 AMPED Serie ist vollgepackt mit innovativer, bahnbrechender Technologie, die den Sound aus Ihren Vorstellungen portabler macht als je zuvor. Bitte lesen Sie dieses Handbuch aufmerksam durch, um Ihr neues Blackstar- Produkt optimal nutzen zu können. Besuchen Sie unsere Webseite unter www.blackstaramps.com, um mehr über die Blackstar-Produktpalette zu erfahren.
  • Page 29 Merkmale Seit unserer Gründung im Jahr 2007 haben Blackstar sehr viel für die Innovation von Gitarrenverstärkern getan. Der Dept.10 AMPED 1 ist das Ergebnis jahrelanger technischer Forschung und Entwicklung. Der AMPED 1 bieten die gewohnten, intuitiven Bedienelemente eines traditionellen Amps, gleichzeitig aber auch die Programmierbarkeit und Vielseitigkeit professioneller digitaler Technologie.
  • Page 30 Oberseite 1. Voice Mit dem Schalter Voice wählen Sie das Preamp-Voicing aus. Wählen Sie einen Preamp-Charakter und -Sound, der zu Ihnen passt.  USA - Von klassischen amerikanischen Verstärkern aus der Mitte der 60er Jahre inspiriert. Sehr cleaner, dynamischer und höhenreicher Grundsound, der aber zudem einen kräftigen Bassbereich und differenzierte Mitten bietet.
  • Page 31 „Break-Up“-Verhalten der entsprechenden Röhren-Endstufe erzeugt. Die Response- Option LINEAR liefert eine transparente Leistungsverstärkung, die Sie in Verbindung mit der FLAT-Voice für den Betrieb Ihres AMPED 1 mit einem externen Amp-Modeller verwenden können. Das Blackstar-Ansprechverhalten der Endstufenröhre variiert den Klangcharakter von dynamisch und knackig bis hin zu komprimiert und druckvoll.
  • Page 32 9. Power Der 3-Wege-Kippschalter erlaubt eine Umschaltung der Ausgangsleistung zwischen drei verschiedenen Einstellungen:  100W – In dieser Einstellung wird die maximale Leistung ausgegeben, die zudem den lautesten und saubersten Headroom liefert. Ideal für den Live- und Bühneneinsatz.  20W – Diese Einstellung reduziert die Ausgangsleistung auf einen Maximalwert von 20 Watt.
  • Page 33 Send des Effekt-Loops wird vor dem Master-Regler abgegriffen. Ab Werk sitzt der Effekt-Return im Signalfluss vor dem internen Reverb. Diese Einstellung kann mit Hilfe der Blackstar Architect Software geändert und im Verstärker gespeichert werden. Das Routing für den Effekt-Loop ist ab Werk zudem seriell ausgelegt. Der Effekt- Loop kann allerdings auch für einen parallelen Betrieb eingerichtet werden.
  • Page 34 16-Ohm-Lautsprecherbox. Der mit „8 OHM“ beschriftete Ausgang dient zum Anschluss einer einzelnen 8-Ohm-Lautsprecherbox. Der AMPED 1 kann eine Maximalleistung von 100 W an einer Impedanz von 8 oder 16 Ohm abgeben. HINWEIS: Verwenden Sie ausschließlich hochwertige Lautsprecherkabel für die Speaker Outputs.
  • Page 35 Der Sound ist von der Stellung des CabRig-Schalters (weitere Informationen finden Sie im Abschnitt „Merkmale auf der Gehäuseseite“) und von den detaillierten Einstellungen in der CabRig-Sektion der Blackstar Architect Software abhängig. Ihr Dept. 10 AMPED-Pedal kann über USB mehrere Ein- und Ausgänge gleichzeitig zu verwalten.
  • Page 36 TRS-MIDI-auf-5-Pol-MIDI-Adapter an dieser Buchse an. Verwenden Sie in jedem Fall hochwertige MIDI-Kabel. Die Vorgabe für den Empfang von MIDI-Daten über den MIDI In ist Kanal 1. Der MIDI-Kanal kann über die Blackstar Architect Software geändert werden. Weitere Einzelheiten finden Sie in der MIDI-Tabelle.
  • Page 37 (Rechtsanschlag) hat dieser Regler keinen Effekt auf den Signalpegel. In der Minimalstellung (Linksanschlag) senkt dieser Regler den Signalpegel an diesen Ausgängen um 20 dB ab. CabRig Sie benötigen die Blackstar Architect Software, um auf die CabRig-Einstellungen zuzugreifen. Laden Sie Architect von der Blackstar-Webseite herunter: https://blackstaramps.com/architect...
  • Page 38 1. Cab-Auswahl Wählen Sie Ihre virtuelle Lautsprecherbox über das Cabinet-Selection-Feld. Wählen Sie aus 23 verschiedenen Lautsprecherboxen aus oder wählen Sie DI (Direct Injection), um den Direktausgang der Endstufe zu verwenden. HINWEIS: Für den Betrieb mit einer IR-Load-Box eines Drittanbieters (Impulse Response) wählen Sie die DI-Option.
  • Page 39 Mikrofon Charakter Höhenreich und durchsetzungsstark, mit einem kontrollierten Bassbereich. Eine klassische Mikrofonauswahl für die Aufnahme von 57 - Dynamic Gitarrenlautsprecherboxen. Richten Sie dieses Mikrofon Off-Axis aus, um einen weniger scharfen, mittenbetonten Klang zu erzielen. Aggressiv und akkurat. Verwenden Sie dieses 421 - Dynamic Mikrofon, um einen weicheren Klang bei der frontalen oder Off-Axis-Abnahme zu erzielen.
  • Page 40 Room 1. Room-Auswahl Unterstützen Sie Ihre Lautsprecher- und Mikrofon- Auswahl mit einer Room Ambience. Wählen Sie den Raum-Typ über das Dropdown-Menü aus. Jeder Raum-Typ bietet eine „Damped“-Option: Diese Variante bietet einen kürzeren und etwas feineren Klang. 2. Width-Auswahl Stellen Sie die Stereobreite für Ihren gewählten Raum über diese Dropdown-Liste ein.
  • Page 41 MONO STEREO WIDE SMALL ROOM MEDIUM ROOM LARGE ROOM Master 1. EQ Die Kanal-EQs bieten die Möglichkeit, den Klang jeder Lautsprecher- und Mikrofon-Kombination individuell zu gestalten. Der EQ kann zu Vergleichszwecken auf Bypass geschaltet werden.
  • Page 42  LOW-CUT: Steuert einen Hochpassfilter zweiter Ordnung  LOW: Steuert einen Low-Shelf-Filter bei 120 Hz um +/- 10 dB aus  LOW MIDS: Steuert einen Peak-Filter bei 400 Hz um +/- 10 dB aus  HIGH MIDS: Steuert einen Peak-Filter bei 1 kHz um +/- 10 dB aus ...
  • Page 43 Maustaste klicken und „Load Patch“ wählen. TIPP: Um Ihre „Local Patches“ im Patch-Feld zu organisieren, gehen Sie zu „Dokumente - Blackstar - Saved Patches“ und erstellen Sie Ihre eigenen Ordner. Ziehen Sie Ihre Patches einfach in die von Ihnen erstellten Ordner, die dann im...
  • Page 44 Settings-Feld Klicken Sie auf das Zahnradsymbol, um das Feld mit den Einstellungen zu öffnen. Audio Hier passen Sie den MIDI-Kanal, den FX-Loop und die Reverb-Einstellungen an. Die hier vorgenommenen Änderungen werden automatisch im Verstärker aktualisiert, aber nicht dauerhaft gespeichert. Um die Änderungen zu speichern, klicken Sie unten auf der Seite auf „Save Amp Settings“.
  • Page 45 Zurücksetzen auf die Werks-Patches und -Einstellungen Die Werks-Patches und -Einstellungen für den Amp und CabRig können in Ihrem Verstärker zu jeder Zeit wiederhergestellt werden. Dies ist nur über die Blackstar Architect Software möglich. Navigieren Sie in Architect zu dem Settings-Feld „General“ und klicken Sie auf „Restore Patches and Settings“.
  • Page 46 MIDI-Tabelle Funktion CC Nummer Wert 127 = An 127 = An Voice Flat 127 = An Bass 0 bis 127 Middle 0 bis 127 Preamp Treble 0 bis 127 Gain 0 bis 127 EL84 127 = An EL34 127 = An Ansprache 127 = An Master Volume...

  • Page 47: Technische Spezifikationen

    Technische Spezifikationen AMPED 1 Leistung (RMS): 100 Watt Gewicht (kg): 1,28 kg Abmessungen (mm): 200 (B) x 80,47 (H) x 149,12 (T)
  • Page 48 à la température ambiante. Toute modification non autorisée de cet équipement est expressément interdite par Blackstar Amplification Ltd. Ne faites jamais entrer d’objets quels qu’ils soient dans les ouvertures de ventilation du boîtier de l’équipement.
  • Page 49 Des haut-parleurs utilisés à fort volume peuvent causer des dommages auditifs permanents. Vous devez donc éviter la proximité directe avec des haut-parleurs fonctionnant à haut niveau. Portez des protections auditives si vous êtes continuellement exposé à de hauts niveaux de volume audio. Si le produit ne fonctionne pas normalement alors que les instructions d’utilisation sont correctement suivies, veuillez rapporter le produit à...
  • Page 50 Veuillez lire attentivement la totalité de ce mode d’emploi pour vous garantir de profiter au maximum de votre nouveau produit Blackstar. Pour en savoir plus sur la gamme des produits Blackstar, veuillez visiter notre site web à l’adresse www.blackstaramps.com. Merci !

  • Page 51: Caractéristiques

    L’AMPED 1 est un pédalier avec effets et ampli de 100 W capable d’offrir sans compromis le son et les sensations des amplis à lampes traditionnels. Les sons («...

  • Page 52: Face Avant

    Face avant 1. Voice Le sélecteur Voice change le son du préampli. Sélectionnez le caractère et le son de préampli qui vous conviennent.  USA - Inspiré par les amplis américains classiques du milieu des années 60. Sonorité très claire, dynamique et brillante, mais avec des graves solides et des médiums bien maîtrisés.
  • Page 53 à lampes sélectionné. La réponse linéaire (Linear) offre une amplification de puissance transparente, à utiliser en combinaison avec le réglage Flat de Voice pour associer votre AMPED 1 à un modélisateur d’ampli externe. Les réponses des lampes de puissance de Blackstar changent les caractéristiques du son, de dynamique et nerveux à...
  • Page 54 9. Power Ce sélecteur à 3 positions permet à l’utilisateur de choisir entre trois réglages de puissance :  100W – C’est le réglage de pleine puissance qui donnera la plus grande réserve de niveau avec un son clair. Idéal pour une utilisation en live et sur scène. ...
  • Page 55 La boucle d’effets est réglée par défaut pour une connexion en série. Elle peut également être configurée pour fonctionner en parallèle. Utilisez le logiciel Architect de Blackstar pour modifier et enregistrer le routage de la boucle d’effets. En parallèle, Architect permet également de contrôler le niveau de retour de la boucle d’effets.
  • Page 56 La sortie « 16 OHM » est destinée à la connexion d’un unique baffle 16 ohms. La sortie « 8 OHM » est destinée à la connexion d’un unique baffle 8 ohms. L’AMPED 1 peut produire sa pleine puissance de 100 W à des impédances de 8 ou 16 ohms.
  • Page 57 Contrôlez les niveaux de sortie des canaux 1 et 2 en utilisant CabRig dans le logiciel Architect de Blackstar. ASTUCE : pour enregistrer un son d’ambiance Room stéréo, panoramiquez le canal gauche du signal CabRig stéréo à 100 % à gauche dans le mixage et le canal droit à...
  • Page 58 Utilisez-le pour choisir entre les trois réglages CabRig actuellement enregistrés dans le pédalier. Vous pouvez personnaliser les trois patches d’usine au moyen de la section CabRig du logiciel Architect de Blackstar. 4. Commande Level – Niveau des sorties CabRig Cette commande permet un accès rapide au contrôle physique du niveau des sorties XLR, Line Out et du canal 3 de l’audio USB.
  • Page 59 CabRig Pour pouvoir modifier les paramètres de CabRig, vous aurez besoin du logiciel Architect de Blackstar. Téléchargez Architect depuis le site web de Blackstar : https://blackstaramps.com/architect Tranche de canal de baffle (Cab pour « Cabinet ») 1. Sélection du baffle...
  • Page 60 Sélectionnez votre baffle virtuel à l’aide du panneau de sélection des baffles. Choisissez parmi 23 baffles distincts ou sélectionnez DI (boîte de direct) pour la sortie directe de l’ampli de puissance. NOTE : pour une utilisation avec des chargeurs de réponse impulsionnelle (IR/ Impulse Response) tiers, sélectionnez l’option DI.
  • Page 61 Commandes de mixage Faites la balance des niveaux de vos baffles au moyen des faders des canaux. Utilisez le bouton solo pour isoler le son de votre baffle et celui de la pièce, ou le bouton mute pour les réduire au silence. Voici la chaîne du signal pour CabRig : CAB 1 ROOM...
  • Page 62 Room (pièce) 1. Sélection de la pièce Complétez votre sélection de baffle et de micro avec l’ambiance d’une pièce. Sélectionnez le type de pièce voulu dans le menu déroulant. Chaque type de pièce dispose d’une option « Damped » ; en sélectionnant cette option d’amortissement, vous obtiendrez un son plus court et plus raffiné.
  • Page 63 MONO STEREO WIDE SMALL ROOM MEDIUM ROOM LARGE ROOM Master 1. EQ (égaliseur) Les égaliseurs de canal permettent de façonner individuellement le son de chacune de vos combinaisons baffle et micro. L’égaliseur peut être court-circuité pour une comparaison rapide.
  • Page 64  LO-CUT : Contrôle un filtre passe-haut du 2e ordre  LOW : Contrôle un filtre de graves +/– 10 dB en plateau à 120 Hz  LOW MIDS : Contrôle un filtre +/– 10 dB en cloche à 400 Hz ...
  • Page 65 CabRig. Cliquez sur le bouton de sauvegarde Save et sur « Save Patch to Device » pour enregistrer vos réglages actuels de CabRig dans l’un de vos « Device Patches » (patches d’appareil [AMPED 1]). Local Patches (patches locaux) Ces patches locaux sont sauvegardés sur votre ordinateur (Documents >...
  • Page 66 Panneau des réglages Cliquez sur l’icône d’engrenage pour ouvrir le panneau des réglages. Audio Réglez ici le canal MIDI, la boucle d’effet (FX Loop) et la réverbération. Les changements effectués ici entreront automatiquement en vigueur, mais ne seront pas enregistrés de façon permanente dans l’ampli. Pour les enregistrer, cliquez sur «...
  • Page 67 Les patches d’ampli, patches CabRig et réglages d’usine par défaut peuvent à tout moment être restaurés dans votre amplificateur. Cela peut également se faire dans le logiciel Architect de Blackstar. Accédez au panneau de réglages « General » dans Architect et cliquez sur «...
  • Page 68 Tableau MIDI Fonction N° de CC Valeur 127 = On 127 = On Voice Flat 127 = On Bass 0-127 Middle 0-127 Préampli Treble 0-127 Gain 0-127 EL84 127 = On EL34 127 = On Response 127 = On Volume Master 0-127 KT88 127 = On...

  • Page 69: Caractéristiques Techniques

    Caractéristiques techniques AMPED 1 Puissance (RMS) : 100 W Poids (kg) : 1,28 kg Dimensions (mm) : 200 (L) x 80,47 (H) x 149,12 (P)

  • Page 71: Instrucciones Importantes De Seguridad

    INSTRUCCIONES IMPORTANTES DE SEGURIDAD 1. Lea estas instrucciones. 2. Guarde estas instrucciones. 3. Preste atención a todas las advertencias. 4. Siga todas las instrucciones. 5. No utilice este aparato cerca del agua. 6. Solo limpiar con un trapo seco. 7. No bloquee ninguna salida de ventilación. 8.
  • Page 72 Blackstar Amplification Limited prohíbe expresamente la modificación no autorizada de este equipo. Nunca introduzca objetos de ningún tipo en las ranuras de ventilación de la carcasa del equipo.
  • Page 73 La oficina Americana de Protección de la Salud ha especificado los siguientes niveles admisibles de exposición de ruido: DURACIÓN POR DÍA Y HORAS NIVEL DE SONIDO DBA BAJA RESPUESTA 1½ ½ ¼ or less Cualquier exposición por encima de los límites mencionados puede provocar pérdidas auditivas.
  • Page 74 Blackstar está formado por músicos experimentados y el único objetivo del proceso de desarrollo es proporcionar a los guitarristas las herramientas definitivas para la expresarse por sí mismos. Todos los productos de Blackstar se someten a exhaustivas pruebas de laboratorio y de rodaje para garantizar que son realmente insuperables en términos de fiabilidad, calidad y, sobre todo, TONO.
  • Page 75 Pro Digital. El AMPED 1 es un amplificador de suelo de 100W y una plataforma de pedales capaz de ofrecer el tono y la sensación de los amplificadores de válvulas tradicionales.

  • Page 76: Panel Frontal

    Panel frontal 1. Voz El control Voice cambia el sonido del preamplificador. Seleccione el carácter y el sonido del preamplificador que más le convenga.  USA - Inspirado en los clásicos amplificadores americanos de mediados de los 60. Muy limpio, dinámico y brillante, pero con una gama baja sólida y un rango medio controlado.
  • Page 77 La respuesta lineal ofrece una amplificación de potencia transparente, para utilizarla en combinación con la voz Flat cuando se empareja el AMPED 1 con un modelador de amplificadores externo. Las respuestas de las válvulas de potencia de Blackstar cambian las características del sonido de dinámico y ajustado a comprimido y esponjoso.
  • Page 78 9. Potencia Este conmutador de 3 vías permite cambiar entre tres ajustes de potencia diferentes:  100W – Este es el ajuste de potencia máxima que le dará el mayor espacio libre limpio. Ideal para el uso en directo y en el escenario. ...
  • Page 79 El bucle de efectos está configurado por defecto para el enrutamiento en serie. El bucle de efectos también se puede configurar para que funcione en paralelo. Utilice el software Architect de Blackstar para cambiar y guardar el enrutamiento del bucle de efectos. Cuando se configura en paralelo, Architect también proporciona control sobre el nivel de retorno del bucle de efectos.
  • Page 80 La salida marcada como ‘8 OHM’ es para la conexión de un solo altavoz de 8 Ohm. El AMPED 1 puede suministrar toda su potencia de 100W con impedancias de 8 o 16 OHM. NOTA: Utilice siempre un cable de altavoz de buena calidad para las salidas de altavoz.
  • Page 81 Estos flujos de audio pueden ser grabados simultáneamente dentro de su software de grabación/DAW elegido. Controle los niveles de salida de los canales 1 y 2 utilizando CabRig dentro del software Architect de Blackstar. CONSEJO: Para grabar un sonido de sala estéreo, panoramice el canal izquierdo estéreo de CabRig al 100% a la izquierda en la mezcla y panoramice el canal...
  • Page 82 MIDI TRS a 5 pines suministrado. Utilice siempre un cable MIDI de buena calidad. El canal por defecto para recibir mensajes MIDI a través de la entrada MIDI es el 1. El canal MIDI se puede cambiar con el software Architect de Blackstar. Consulte la tabla MIDI para obtener más detalles.
  • Page 83 20dB. CabRig Para acceder a la edición de los ajustes de CabRig necesitará el software Architect de Blackstar. Descargue Architect desde el sitio web de Blackstar: https://blackstaramps.com/architect Cuadro de Control de Pantalla El cuadro de control de pantalla le permite elaborar y controlar su tono de pantalla virtual.
  • Page 84 1. Selección de Pantalla Selecciona tu pantalla virtual con el panel de selección de pantalla. Elija entre 23 pantallas distintas o seleccione DI (inyección directa) para la salida directa del amplificador. NOTA: Para usar con cargadores IR (Respuesta al Impulso) de terceros, seleccione la opción DI.
  • Page 85 Controles de mezcla Equilibra los niveles de tus pantallas utilizando los faders de los canales. Utiliza el botón solo para aislar tu pantalla y ambientación de sala, o el botón mute para silenciarla. A continuación, se muestra la cadena de señal de CabRig: CAB 1 ROOM MIC 1...
  • Page 86 Ambientación de sala (Room) 1. Selección Ambientación Haga su selección de pantalla y micrófono con la ambientación de sala. Selecciona el tipo de sala mediante el menú desplegable. Cada tipo de sala tiene una opción de “Amortiguación”; si la seleccionas, obtendrás un sonido más corto y refinado.
  • Page 87 MONO STEREO WIDE SMALL ROOM MEDIUM ROOM LARGE ROOM Master 1. EQ Los ecualizadores de canal proporcionan la capacidad de dar forma al tono de cada una de las combinaciones de pantalla y micrófono de forma individual. El ecualizador se puede anular momentáneamente para una comparación rápida.
  • Page 88  LOW-CUT: Controla un filtro paso alto de 2º orden  LOW: Controla un filtro de graves a 120Hz +/- 10dB  LOW MIDS: Controla un filtro de pico a 400Hz +/- 10dB  HIGH MIDS: Controla un filtro de pico a 1KHz +/- 10dB ...
  • Page 89 “Cargar parche”. CONSEJO: Para organizar sus “patches locales” en el panel de patches, vaya a “Documents - Blackstar - Saved Patches” y cree sus propias carpetas. Simplemente arrastre sus parches a las carpetas que ha creado y sus carpetas...
  • Page 90 Panel de Configuración Haga clic en el icono de la rueda para abrir el panel de configuración. Audio Ajusta aquí el canal MIDI, el bucle de efectos y la reverberación. Los cambios realizados aquí se actualizarán automáticamente, pero no se guardarán permanentemente en el amplificador.

  • Page 91: Actualización Del Firmware

    Los parches de fábrica del amplificador, los parches CabRig y los ajustes se pueden restaurar en su amplificador en cualquier momento. Esto sólo puede hacerse utilizando el software Architect de Blackstar. Vaya al panel de configuración “General” dentro de Architect y haga clic en “Restore Patches and Settings”.

  • Page 92: Midi Table

    MIDI Table Function CC Number Value 127 = On 127 = On Voice Flat 127 = On Bass 0-127 Middle 0-127 Preamp Treble 0-127 Gain 0-127 EL84 127 = On EL34 127 = On Response 127 = On Master Volume 0-127 KT88 127 = On...

  • Page 93: Especificaciones Técnicas

    Especificaciones técnicas AMPED 1 Potencia (RMS): 100W Peso (kg): 1.28kg Dimensiones (mm): 200(W) x 80.47(H) x 149.12(D)
  • Page 96 警告! この度は、 Dept.10 AMPEDをお買い上げいただきありがとうございます。 このフロ アボードのペダルは、 他の製品と同様、 弊社のワールドクラスのデザインチームによ る、 数え切れないほどの時間を費やした研究開発の成果です。 英国のノーザンプトン を拠点とするBlackstarのチームは、 全員が経験豊富なミュージシャンです。 そして、 その開発プロセスのたったひとつの目的は、 自己表現のための究極のツールをプレイ ヤーに提供すること。 Blackstarの全製品は、 信頼性、 品質、 そして何よりもトーンの 面で妥協のない製品であることを保証するために、 実験室と現場での徹底的なテスト が行なわれています。 Dept.10 AMPEDシリーズは、 革新的で画期的なテク ノロジーを満載し、 あなたの頭 の中のサウンドを、 かつてないほどの可搬性で実現できます。 このハンドブックは、 Blackstarの新製品を最大限に活用するために、 よくお読みくだ さい。 Blackstar製品の詳細については、 当社ウェブサイ トwww.blackstaramps.com を ご覧ください。...
  • Page 97 特徴 2007年の設立以来、 Blackstarはギターアンプの技術革新をリードしてきまし た。 Dept.10 AMPED 1は、 長年の技術的な研究と開発の集大成です。 AMPED 1 は、 従来のアンプのように直感的なコントロールでありながら、 プログラマビリティと プロ ・ デジタル ・ テク ノロジーによる汎用性を備えています。 AMPED 1は100Wのフロアボード ・ アンプ、 言い換えるとペダル型のプラッ ト フォー ムであり、 伝統的な真空管アンプのトーンとフィーリングを妥協なく実現することが できます。 USAボイスとUKボイスは、 最もリスペク トされ、 今なお人気を誇るアンプの トーンを再現しており、 お手持ちのペダルやエフェクトを活かせる環境を提供します。 これらの伝統的なギターアンプのボイスに加え、 フラッ トボイスでは、 お気に入りのア ンプモデラーやプリアンプペダルを、 トーンを色付けせずに直接AMPED 1に接続す...
  • Page 98 5. Treble （トレブル） Trebleコントロールは、 音色に含まれる高音域のレベルを調整します。 低い設定では、 音は暖かく、 暗いサウンドになります。 トレ ブル ・ コントロールを上げると、 音はより明る くなります。 この設定は、 プリセッ トを保存する際に保存されます。 6. Reverbリバーブ Reverb コントロールは、 ギターのトーンに適用するリバーブの量をコントロールしま す。 低く設定するときは反時計回りに、 高い設定にするときは時計回りに回します。 こ の設定は、 プリセットを保存する際に保存されます。 Reverbのタイプや時間、 トーン は、 Blackstarのエディティング ・ ソフ トウェアArchitectを使用することで、 より詳細に 設定をカスタマイズするこ とができます。 この設定も保存するこ とが可能です。...
  • Page 99 ーアンプのレスポンス、 ダイナミクス、 サグ、 ブレークアッ プ特性を提供します。 Linearレ スポンスは、 AMPED 1と外部アンプ ・ モデラーをペアリングする際にFlatボイスと組 み合わせて使用するこ とで、 透明なパワーアンプを実現します。 Blackstarのパワーバルブ ・ レスポンスは、 ダイナミ ックでタイ トなサウンドからコンプレ ッションされたスポンジのようなサウンドまで、 その特性を変化させます。  KT88 – タイ トで大胆、 かつダイナミ ックなクラスA/Bで、 強力なローエンドを実現。  6L6 – 高域と低域が伸びたタイ トでダイナミ ックなClass A/Bのサウンドです。  EL34 – クラシックなブリティッシュクラスA/Bフルボディクランチと、 フォーカスされたミッドエンド。...
  • Page 100 11. Preset　 （プリセット） このフッ トスイ ッチを押すと、 保存されているプリセッ トを呼び出すことができます。 スイ ッチをオンにすると、 フッ トスイ ッチの上のLEDが点灯し、 プリセッ トに保存された設定 が適用され、 コントロールの物理的な状態が上書きされます。 プリセッ トを解除すると、 設定はコントロールの物理的な状態に戻されます。 プリセッ ト ・ フッ トスイ ッチを2秒間 押し続けると、 現在の設定がプリセッ トに保存されます。 リコールインジケーターとプリ セッ トLEDが点滅し、 保存が成功したこ とを確認します。 注 ： GAIN、 VOICE、 BASS、 MIDDLE、 TREBLE、 REVERBレベル、 REVERBステー ト、...
  • Page 101 「16 OHM」 と記された出力は、 16 オームのスピーカー ・ キャビネッ トを 1 台接続 するためのものです。 「8 OHM」 と記された出力は、 8オームのスピーカー ・ キャビネッ トを 1 台接続する ためのものです。 AMPED 1 は、 8オーム、 または 16オームのインピーダンスで 100W のフルパワ ーを供給するこ とができます。 注 ： スピーカー出力には、 必ず良質のスピーカーケーブルを使用し て く ださい。 警告 ： 両方のスピーカー出力を同時に使用しないでく ださい。 スピーカーケーブルを...
  • Page 102 グを、 驚くほど詳細に再現する、 次世代の高度なスピーカーシミュレーターです。 そ のサウンドは、 CabRigスイ ッチの設定 （詳細は 「サイドパネル」 セクションを参照） と、 Blackstarのソフ トウェアArchitectのCabRigセクションで作られた詳細な設 定に依存します。 Dept.10 AMPED 1は、 USB経由で複数の同時入出力が可能です。 レ コーディ ン グ ・ ソフトウェアでは、 アンプがオーディオ ・ キャプチャ ・ デバイスとして表示されま す。 アンプからUSB経由でコンピュータに直接出力されるオーディオは、 4つの独立 した同時チャ ンネルに渡って伝送されます。 Channel 1 ： CabRig、 左チャ ンネル - パワーアンプとスピーカー ・ キャビネッ トの...
  • Page 103 を使用し て、 チャ ンネル1と2の出力レベルを制御します。 ヒント ： ステレオのルーム ・ サウンドを録音するには、 ステレオCabRigの左チャ ンネ ルをミ ックス内で100%左にパンし、 右チャ ンネルを100%右にパンし て く ださい。 AMPED 1は、 コンピューターからのオーディオ入力も受け取るこ とができます。 チャ ンネル1 ： ライン入力、 左チャ ンネル - XLRとラインアウ トのCabRig出力で、 オ ーディオ ・ モニタリングやバッキング ・ トラックの再生に使用します。 チャ ンネル2 ： ライン入力、 右チャ ンネル-バランスXLRとラインアウトCabRig出力...
  • Page 104 このコントロールは、 XLR、 ライン ・ アウ ト、 USBオーディオ ・ チャ ンネル3の出力レベ ルに素早く アクセスし、 物理的にコントロールすることが可能です。 最大値 （時計回 りに振り切った状態） では、 このコントロールは信号レベルに影響を与えません。 最 小値 （反時計回りいっぱい） では、 これらの出力の信号を20dB減衰させます。 CabRig CabRig の設定にアクセスするには、 Blackstar 社のソフ トウェア 「Architect」 が 必要です。 Blackstar 社のウェブサイ ト https://blackstaramps.com/architect からダウンロードし て く ださい。...
  • Page 105 1. Cab Selection （キャビネットの選択） キャビネッ ト選択パネルでバーチャル ・ キャビネッ トを選択します。 23種類のスピー カー ・ キャビネッ トから選択できるほか、 パワーアンプを直接出力するDI （ダイレク ト ・ インジェクション） も選択可能です。 注 ： サードパーティ製のIR （インパルスレ スポンス） ローダーで使用する場合は、 DIオ プションを選択し て く ださい。 DIはパワーアンプの後段から出力されます。 2. Mic Selection 6本の業界標準マイ クを選択し て、 仮想キャビネッ トにマイキングできます。 マイ クの 軸を切り替えるこ...
  • Page 106 Mix Controls （ミックスコントロール） マイク ・ タイプ キャラクター ブライ トでカッティ ング 、 コン トロールされた低域を持ちま す。 ギターキャビネッ トのレ コーディ ングに最適なクラシッ 57 - Dynamic クなマイ クです。 このマイ クをOFF AXISで使用すると、 シャ ー プではないミ ッ ドフォーカスのトーンになります。 アグレ ッシブでタイ トなサウン ドです。 アッ プフロン トなサ 421 - Dynamic ウン...
  • Page 107 Room 1. Room Selection （ルームの選択） ルーム ・ アンビエンスで、 キャビネットやマイクの 選択をサポートします。 ドロッ プダウンメニューで ルームの種類を選択します。 各ルームタイプには 「Damped」 オプションがあり、 これを選択する と、 より短く、 より洗練されたサウンドになります。 2. Width Selection （幅の選択） このドロッ プダウンメニューで、 選択した部屋のス テレオ幅を調整します。 モノ ・ マイ ク、 XYペア 、 スペ ーシング ・ ペアの3種類のマイキング ・ テクニック （ 下図）...
  • Page 108 MONO STEREO WIDE SMALL ROOM MEDIUM ROOM LARGE ROOM Master 1. EQ チャ ンネル EQ は、 キャビネッ ト とマイ クの組み合わせのトーンを個別にシェーピン グする機能を備えています。 EQはバイパスすることも可能で、 簡単に比較すること ができます。...
  • Page 109  LOW-CUT: 2 次オーダーのハイ パスフ ィ ルターをコントロールします  LOW: 120Hz +/- 10dBのローシェル フ ・ フ ィ ルターをコントロールします。  LOW MIDS: 400Hz +/- 10dBのピークフ ィ ルターをコントロールします。  HIGH MIDS: 1KHz +/- 10dBのピーク ・ フ ィ ルターを制御します。  HIGH: ハイシェル フ ・ フ ィ ルターを4KHz +/- 10dBでコントロールします。 ...
  • Page 110 Patches and Presets （パッチとプリセット） Device (AMPED 1) Patches （デバイス ・ パッチ） これらは現在アンプにロードされているパッチで、 CabRigスイ ッチで選択可能で す。 Saveボタンを押し、 ”Save Patch to Device “を押すと、 現在のCabRigの設定 が “Device Patches “の一つに保存されます。 Local Patches （ローカル ・ パッチ） 「ローカル ・ パッチ」 は、 アンプにロードするのではなく、 コンピューターに保存され ます。 （ Documents - Blackstar - Saved Patches） 。...
  • Page 111 Settings Panel （セッティング ・ パネル） 歯車のアイコンをク リ ックすると、 設定パネルが表示されます。 Audio MIDIチャ ンネル、 FXルー プ、 Reverbの設定をここで調整します。 ここで行なった変 更は自動的に更新されますが、 アンプに永久に保存されるわけではありません。 変 更を保存するには、 ページの一番下にある “Save Amp Settings “をク リ ックしま す。...
  • Page 112 「 Restore Patches and Settings」 をク リ ックします。 画面の指示に従って、 リセッ トを完了します。 重要 ： この操作を行なうと、 アンプに保存されているユーザーコンテンツはすべて上 書きされます。 ファームウェアのアッ プグレード アンプのファームウェアのアッ プグレードが可能な場合、 接続時に自動的に最新バ ージョンにアッ プグレードするよう促されます。 画面上の指示に従って、 ファームウェ アのアッ プグレードを実行し て く ださい。   ファームウェアアップデート AMPED 1のファームウェアのアッ プグレードが案内される際には、 Architectの接 続時に自動的に最新バージョンにアッ プグレードするように指示が表示されます。 画面上の指示に従って、 ファームウェアのアッ プグレードを実行し て く ださい。...
  • Page 113 MIDI Table Function CC Number Value 127 = On 127 = On Voice Flat 127 = On Bass 0-127 Middle 0-127 Preamp Treble 0-127 Gain 0-127 EL84 127 = On EL34 127 = On Response 127 = On Master Volume 0-127 KT88 127 = On...

  • Page 114: Technical Specification

    Technical Specification AMPED 1 出力 (RMS): 100W 重量 (kg): 1.28kg 寸法 (mm): 200(W) x 80.47(H) x 149.12(D)
  • Page 116 Blackstar...
  • Page 117 Duration Per Day In Hours Sound Level dBA, Slow Response 1½ ½ ¼ or less All electrical and electronic products should be disposed of separately from the municipal waste stream via designated collection facilities appointed by the government or the local authorities.
  • Page 118 介绍 感谢您购买 Dept. 10 AMPED 吉他放大器踏板。与我们所有的产品一样，这款落 地箱头是我们世界级设计团队无数小时艰苦研发的成果。Blackstar 团队总部位于 英国北安普顿，他们本身都是经验丰富的音乐家，开发过程的唯一目标是为吉他 手提供终极的自我表达工具。所有 Blackstar 产品都经过大量的实验室和现场测 试，以确保它们在可靠性、质量和最重要的音色方面毫不妥协。 Dept. 10 AMPED 系列采用创新的突破性技术，让您脑海中的声音比以往任何时候 都更加便携。 请仔细阅读本手册，以确保您从新的 Blackstar 产品中获得最大收益。 要了解有关 Blackstar 系列产品的更多信息，请访问我们的网站： www.blackstaramps.com. 谢谢！ 黑星团队...
  • Page 119 特点 自 2007 年推出以来，Blackstar 一直引领吉他放大器的创新。Dept.10 AMPED 1 是 多年技术研发的结晶。AMPED 1 具有与传统放大器一样的直观控制面板，且具有 可编程性和 Pro Digital 技术的多功能性。 AMPED 1 是一个 100W 的落地式放大器和效果器平台，能够提供传统电子管放大 器的音色和手感。美式音色和英式音色为踏板和效果器提供了两个最受推崇和流 行的平台，除了这些传统的吉他放大器音色之外，Flat 音色还可以将您最喜欢的 音箱或前置增益效果器直接连接您的 AMPED 1，而不会有任何音染。 通过响应控制，AMPED 1 提供 5 种截然不同的后级电子管响应和用于透明功率放 大的线性响应。后级电子管响应（EL84、6V6、EL34、6L6 和 KT88）提供了其模 拟对应电子管的响应、动态、sag和crunch特性。6 个响应以 8 或 16 欧姆的 100W 功率提供，紧凑型的外观更加适合你的演出背包。将平坦的声音与标准的电子管...
  • Page 120 顺时针位置具有最大失真。此设置会在您存储预设时保存。 3. Bass 低音旋钮可调整音色中低频的电平。音色旋钮是根据所选声音定制的。美国之声 具有更明显的低频，而英国之声具有更可控的低频响应。此设置会在您存储预设 时保存。 4. Middle 中频旋钮可调整音色中的中频。中频对于设置音色的“主体”量特别重要。将中间旋 钮设置到其最小位置（完全逆时针），声音将非常凹陷。随着中间控制增加（顺 时针），“中频”的数量增加。此设置会在您存储预设时保存。 5. Treble 高频控制可调整音色中的高频电平。在低设置下，声音的特性会温暖而黑暗。随 着高频控制的增加，声音会变得更亮。此设置会在您存储预设时保存。 6. Reverb 混响旋钮控制对应到吉他音色的混响量，逆时针方向设置为低，顺时针方向设 置为高。此设置会在您存储预设时保存。混响类型、混响时间和音色可以使用 Blackstar 的 Architect 深度编辑软件进行自定义并保存到您的放大器中。 7. Reverb Footswitch Reverb 脚踏开关用于打开和关闭 Reverb。混响激活时 LED 将亮起。此设置会在 您存储预设时保存。当混响激活时，按住混响脚踏开关将激活“Freeze”效果。当 按下 Reverb 脚踏开关且“Freeze”效果处于激活状态时，Reverb 会在更长的时间 内衰减，从而实现类似于合成器的效果。按住 Reverb 脚踏开关时演奏的音符将 被添加到此“Freeze”效果中。...
  • Page 121 8. Response 响应控制使用我们的专利 TVP 设计，允许功率放大器的声音特性在五种截然不 同且真实的电子管响应之间变化 - KT88、6L6、EL34、6V6、EL84。每个设置都 提供所选电子管功率放大器的响应、动态、下垂和中断特性。线性响应提供透明 的功率放大，当您将 AMPED 1 与外部放大器建模器配对时，可与Flat音色结合使 用。 Blackstar 的电子管响应将声音的特性从动态和紧凑变为压缩和松软。  KT88 – 紧凑、大胆和充满活力的 A/B 类，低频强劲  6L6 – 紧动态 A/B 类，具有扩展的高点和低点  EL34 – 经典的英式 A/B 级浓郁紧缩，中频集中  6V6 – 清澈的 A 类，具有高压缩和紧凑的中频...
  • Page 122 味着电源输入范围额定为 100Vac 至 240Vac，并且能够在 50Hz 和 60Hz 下运行。 因此，这些产品可以在世界任何地方使用，无需进行任何调整。除了尺寸和重量 优势外，这也使它们成为周游世界的音乐家的理想选择。 注意：电源输入只能连接到与后面板上规定的电压、功率和频率要求兼容的电源 插座。如有疑问，请咨询合格的技术人员。 2. 电源开关 此开关用于打开和关闭放大器。 3. Input 将您的吉他或来自前置放大器踏板或放大器建模器的前置放大信号插入此输入。 请始终使用优质的屏蔽式乐器连接线。 4. Loop 单声道效果循环使用 TRS 连接通过单个套接字处理发送和返回。使用随附的 TRS 信号分离器电缆将发送和返回分开，并将您自己的外部效果器和单块效果器置 于“LOOP”中以获得最佳声音性能。将外部效果器的单声道输入连接到效果器发 送，将外部效果器的输出连接到效果器返回。效果循环发送在主控制之前进行。 效果循环的默认设置是放置在信号链中的板载混响之前。可以使用 Blackstar 的 Architect 软件更改此设置并将其保存到放大器。 效果循环默认设置为串联路由。效果循环也可以配置为并行运行。使用 Blackstar 的 Architect 软件更改和保存效果循环路由。当设置为并行时，Architect 还提供 对效果循环返回级别的控制。 提示：并行效果循环的典型用途是在完全“湿”或“干”上运行循环效果。这消除了效 果回路中的干信号，并提供了对放大器内湿/干混音的更多控制。 注意：如果效果循环设置为并行，则在包含干信号的循环中运行效果将在与效果 循环返回处的干直通混合时导致电平提升。...
  • Page 123 5. 扬声器输出 将合适的吉他音箱连接到匹配阻抗的扬声器输出： 标有“16 OHM”的输出用于连接单个 16 OHM 扬声器箱体。 标有“8 OHM”的输出用于连接单个 8 OHM 音箱。 AMPED 1 可以在 8 或 16 欧姆阻抗下提供 100W 的全部功率。 注意：始终为扬声器输出使用优质的扬声器电缆。 警告：不要同时使用两个扬声器输出，这样做会损坏您的放大器。首先将扬声器 电缆连接到您的音箱，然后连接到您的 AMPED 踏板。 注意：如果扬声器连接线在放大器端断开，则您的 AMPED 踏板将自动切换到安 全、低功耗模式。因此，例如，如果您希望使用 XLR、立体声插孔或 USB 的输出 进行录音，则可以将其设置在桌面上，而无需连接到扬声器负载。 重要提示：保护感应位于设备的扬声器输出插孔处。请勿仅在扬声器端断开连 接。在放大器上断开连接！ 6. Output 使用两个 9V DC 输出为您的外部踏板供电，最大组合电流为 500mA。...
  • Page 124 注意：此信号是在主音量控制之后获取的。 2. 线路输出 - 立体声 CabRig 输出 此 ¼” TRS 插孔提供与录音设备、调音台或耳机的立体声连接。始终使用优质 TRS（立体声）型连接线或 TRS 转 2 x TS（单声道）导线（见下图）。 此输出的信号是经过完全处理的吉他声音，带有功率放大器和 CabRig 音箱模拟。 声音取决于 CabRig 开关 (3) 设置以及 Blackstar Architect 软件的 CabRig 部分中 更深入的设置。 CabRig 信号电平也可以使用电平控制 (4) 最多衰减 20dB。通过 USB 输入的立体声 线路输入信号也会受到电平控制的影响。 注意：此信号是在主音量控制之后获取的。...
  • Page 125 3. CabRig 开关 使用它在当前存储在踏板中的三个 CabRig 设置之间切换。您可以使用 Blackstar Architect 软件的 CabRig 部分自定义三个出厂预设。 4. 电平控制 - CabRig 输出 此旋钮允许快速访问，对 XLR、线路输出和 USB 音频通道 3 输出电平进行物理控 制。最大时（完全顺时针），此控制对信号电平没有影响。至少（完全逆时针） ，此控制将这些输出上的信号衰减 20dB。 箱体模拟 要访问编辑 CabRig 设置，您需要 Blackstar 的 Architect 软件。 从 Blackstar 网站下载 Architect：https://blackstaramps.com/architect/ 箱体模拟通道条 Cab 通道条允许您制作和控制您的虚拟箱体音色。...
  • Page 126 1. 箱体选择 使用选择面板选择您的虚拟箱体。从 23 种不同的扬声器箱中进行选择，或选择 DI（直接注入）作为直接功率放大器输出。 注意：要与第 3 方 IR（脉冲响应）加载器一起使用，请选择 DI 选项。DI取自功率 放大器之后。 2. 麦克风选择 使用 6 个行业标准麦克风选择您的虚拟箱体。切换麦克风选择的轴以获得不同的 音色。一般而言，OFF AXIS 会使您的音色变暗并改变中频特征。...
  • Page 127 麦克风 特点 明亮，低频受控。用于录制吉他箱体的经典麦克风选择。 57 - Dynamic 使用此麦克风离轴，以获得不那么尖锐、集中的音色。 激进而结实。使用此麦克风可实现前置声音或偏轴以获得 421 - Dynamic 更圆润的声音。 与扩展的顶端平衡。离轴这个麦克风发出平滑的音色，且 67 - Condenser 具有受控的低频。 丰富而大胆。这款麦克风加长的顶端和底端为您的音色提 414 - Condenser 供了超乎寻常的声音。 厚实而温暖。复古声音的绝佳选择。尝试调整不同的距离 121 - Ribbon 以获得超级流畅的声音。 强劲的中频，平滑的高频。使用此麦克风可获得更可控的 160 - Ribbon 带状音色，或使用离轴获得更丰富的音色。 混合控制 使用通道推子平衡箱体的电平。使用独奏按钮区别箱体和录音室，或使用静音按 钮使其静音。 下面是 CabRig 的信号链： CAB 1 ROOM MIC 1 MIXER...
  • Page 128 1. 箱体选择 使用选择面板选择您的虚拟箱体。从 23 种不同的扬声器箱中进行选择，或选择 DI（直接注入）作为直接功率放大器输出。 注意：要与第 3 方 IR（脉冲响应）加载器一起使用，请选择 DI 选项。DI取自功率 放大器之后。 2. 麦克风选择 使用 6 个行业标准麦克风选择您的虚拟箱体。切换麦克风选择的轴以获得不同的 音色。一般而言，OFF AXIS 会使您的音色变暗并改变中频特征。...
  • Page 129 麦克风 特点 明亮，低频受控。用于录制吉他箱体的经典麦克风选择。 57 - Dynamic 使用此麦克风离轴，以获得不那么尖锐、集中的音色。 激进而结实。使用此麦克风可实现前置声音或偏轴以获得 421 - Dynamic 更圆润的声音。 与扩展的顶端平衡。离轴这个麦克风发出平滑的音色，且 67 - Condenser 具有受控的低频。 丰富而大胆。这款麦克风加长的顶端和底端为您的音色提 414 - Condenser 供了超乎寻常的声音。 厚实而温暖。复古声音的绝佳选择。尝试调整不同的距离 121 - Ribbon 以获得超级流畅的声音。 强劲的中频，平滑的高频。使用此麦克风可获得更可控的 160 - Ribbon 带状音色，或使用离轴获得更丰富的音色。 混合控制 使用通道推子平衡箱体的电平。使用独奏按钮区别箱体和录音室，或使用静音按 钮使其静音。 下面是 CabRig 的信号链： CAB 1 ROOM MIC 1 MIXER...
  • Page 130 录音室 1. 录音室选择 通过录音室氛围支持您的箱体和麦克风选择。使用 下拉菜单选择录音室类型。每种录音室都有“阻尼”选 项；选择此项将产生更短且更精致的声音。 2. 声道选择 使用此下拉菜单调整您的录音室选择的立体声宽度。 这些是三种不同麦克风技术的模拟（如下所示）：单 声道麦克风、XY 对和间隔对。 注意：“Wide”设置将增强和扩大立体图像，从而带来 广阔的立体体验。...
  • Page 131 MONO STEREO WIDE SMALL ROOM MEDIUM ROOM LARGE ROOM 控制 1. EQ 通道均衡器能够单独塑造每个箱体和麦克风组合的音色。可以绕过 EQ 进行快速 比较。...
  • Page 132 低切： 控制二阶高通滤波器 低频： 控制 120Hz +/- 10dB 的低频滤波器 中低频： 控制 400Hz +/- 10dB 的峰值滤波器 中高频： 控制 1KHz +/- 10dB 的峰值滤波器 高频： 控制 4KHz +/- 10dB 的高频滤波器 高切： 控制二阶低通滤波器 提示：从下拉框中选择一个 EQ 预设（如下所示）作为开始的好地方。这就像拥 有自己的音响工程师，让您快速获得您想要的声音。如果您希望进一步调整音 色，EQ 预设还提供了一个很好的设置平台。...
  • Page 133 补丁和预设 设备 (AMPED 1) 补丁 这些是当前加载到您的放大器上的补丁，可通过 CabRig 开关进行选择。按保存 按钮和“将补丁程序保存到设备”以将当前的 CabRig 设置保存到您的“设备补丁程 序”之一。 本地补丁 “本地补丁”保存在您的计算机上（文档 – Blackstar – 保存的补丁），而不是加 载到您的放大器上。 要保存本地补丁，请单击保存按钮和“保存本地补丁”。您可以根据需要保存任意 数量的“本地补丁”，并且可以随时通过双击补丁面板中的补丁或右键单击补丁并 选择“加载补丁”来调用这些补丁。 提示：要在补丁面板中组织您的“本地补丁”，请转到“文档 – Blackstar – 保存的 补丁”并创建您自己的文件夹。只需将您的补丁拖到您创建的文件夹中，您的文件 夹就会出现在补丁面板中。...
  • Page 134 设置面板 单击齿轮图标以打开设置面板。 音频设置 在此处调整 MIDI 通道、FX Loop 和混响设置。此处所做的更改将自动更新，但不 会永久保存到放大器。要保存更改，请单击页面底部的“保存放大器设置”。...
  • Page 135 通用设置 在此处调整各种 Architect 设置。 关于 此处将显示有关您的放大器的信息。 重置默认补丁和设置 默认的预设放大器补丁、CabRig 补丁和设置可以随时恢复到您的放大器。这只能 使用 Blackstar 的 Architect 软件来完成。 导航到 Architect 中的“通用”设置面板，然后单击“恢复补丁和设置”。按照屏幕上 的说明完成重置。 重要提示：此过程将覆盖保存到放大器的所有用户内容。...
  • Page 136 MIDI 表 Function CC Number Value 127 = On 127 = On Voice Flat 127 = On Bass 0-127 Middle 0-127 Preamp Treble 0-127 Gain 0-127 EL84 127 = On EL34 127 = On Response 127 = On Master Volume 0-127 KT88 127 = On...
  • Page 137 技术规格 AMPED 1 功率（有效值）：100W 重量（公斤）：1.28公斤 尺寸（毫米）：200（宽）x 80.47（高）x 149.12（深）...
  • Page 138 AMPED 1 Top View G A I N G A I N G A I N G A I N G A I N G A I N B A S S B A S S B A S S...
  • Page 139 AMPED 1 Rear View L O O P M A I N S I N P U T U S B M I D I I N O U T P U T S 5 0 0 m A T O T A L...
  • Page 142 For the latest information go to: www.blackstaramps.com Whilst the information contained herein is correct at the time of publication, due to our policy of constant improvement and development, Blackstar Amplification Ltd reserves the right to alter specifications without prior notice.
