mawa fbl-21-1 Mounting Manual

MONTAGE- UND BEDIENUNGSANLEITUNG
fbl-21-1/-4/-7
AUFBAUSTRAHLER SURFACE MOUNTED SPOTLIGHT
TECHNISCHE DATEN
TECHNICAL DATA
Hersteller Manufacturer:
Artikel-Nr. Article no.: fbl-21-1/-4/-7
Spannung Line voltage: 220 – 230 V
Netzfrequenz Power frequency: 50/60 Hz
Schutzklasse Protection class:
Schutzgrad Degree of protection:
Leuchtmittel Light source:
Standard-LED
LED / 15 W / 700 mA / Vf 21 V
Dimmung Dimming:
schaltbar (-1), DALI
Phasenan- und abschnitt dimmbar
switchable (-1), DALI
leading edge/trailing edge phase
Anschlussleistung
Connected load:
EEI:
Dieses Produkt enthält eine Lichtquelle
der Energieeffizienzklasse F.
This product includes a light source
with energy efficiency class F.
We are pleased that you have decided in favour of mawa.
MOUNTING MANUAL
mawa
I
IP 20
(-4)
(-7)
(-4)
(-7)
17 W

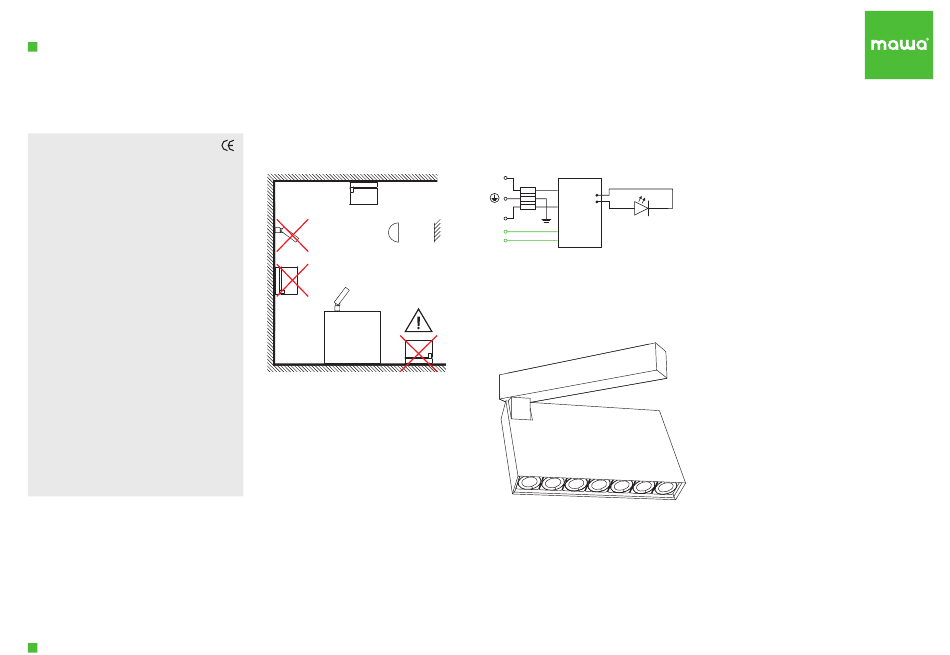

SCHALTPLAN WIRING DIAGRAM
L
Konverter
driver
N
1/2*
...0,5 m
* 1. 1-10 V: + / -
2. DALI: DALI 1 / DALI 2
mawa design GmbH | version of 15/03/2022 | errors and technical changes excepted | www.mawa-design.de
WICHTIG IMPORTANT
Montage nur durch einen autorisierten Elektro-
installateur! Niemals unter Spannung den Sekun-
däranschluss herstellen oder lösen!
Die Lichtquelle dieser Leuchte darf nur vom
Hersteller, einem von ihm beauftragten Service-
techniker oder einer vergleichbar qualifizierten
Person ersetzt werden.
Zur Vermeidung von Gefährdungen darf eine äu-
ßere flexible Leitung dieser Leuchte ausschließlich
vom Hersteller, seinem Servicevertreter oder einer
vergleichbaren Fachkraft ausgetauscht werden.
Mounting only by an authorized electrician! Never
connect or disconnect the secondary connection
under voltage!
Light source of luminaire is allowed to be replaced
by manufacturer, a service technician commissioned
by manufacturer or a person with equivalent
qualifications only.
To avoid danger, please change outer flexible lines
only by an authorized electrician or comparable
person.
!
Dimmverhalten ist anhängig von den verwendeten
Komponenten.
Dimming behaviour depends on the components
used.
