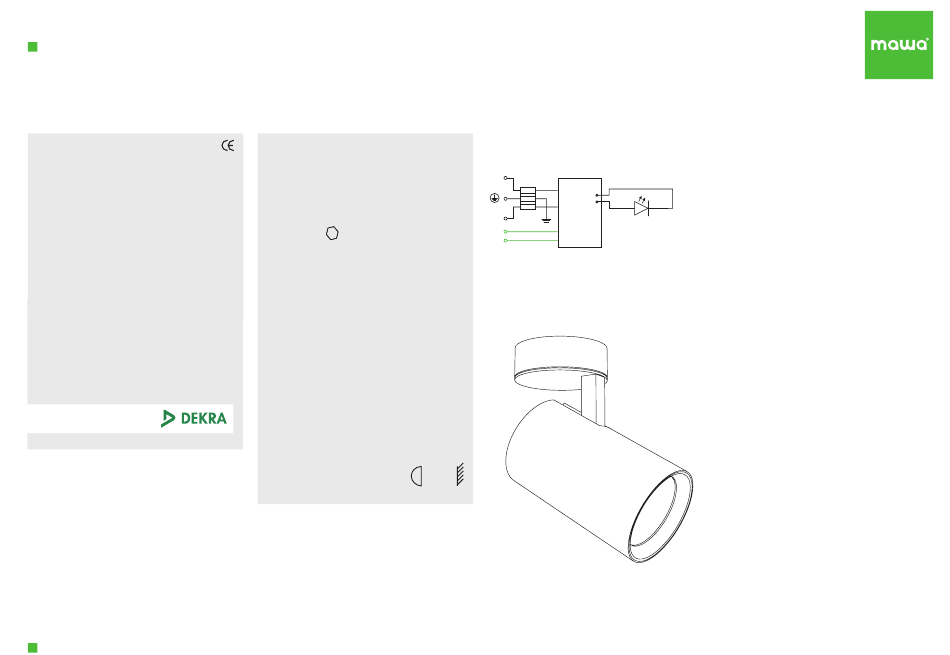

mawa seventies se-21-1 Mounting Manual

montage- unD BeDienungSanleitung
seventies se-21-1/-4/-5
STROMSCHIENENSTRAHLER buSbAr SPoTLIghT
techniSche Daten technical data
Hersteller Manufacturer:
Artikel-Nr. Article no.: se−21−(1−5)
Spannung Line voltage: 220 – 230 V
Netzfrequenz Power frequency: 50/60 Hz
Schutzklasse Protection class:
Schutzgrad Degree of protection:
Leuchtmittel Light source: LED Citizen
700 mA
Leistung Power:
EEI: A
Produktserie bauartgeprüft durch
Product range assembling tested by
We are pleased that you have decided in favour of mawa.
moUnting manUal
mögliche KonVerter possible drivers
mawa 1. Roal / Strato 700 mA:
Spannung
Voltage / AC: 120 / 230 / 240 / 277 V~
Dimmung Dimming:
I Strahlermaße Spotlight
IP 20 dimensions: ø 90 mm / L: 150 mm
2. TCI JOLLY DALI BI / 700 mA:
26 W Spannung Voltage / AC:
+ + – A Dimmung Dimming:
Strahlermaße Spotlight
dimensions: ø 90 mm / L: 180 mm
3. Cuvée Systems
KCB−24E70ITD−R 5.1P−3 / 700 mA:
Spannung anschnittsdimmbar
Voltage / AC:
Dimmung Dimming:
Strahlermaße Spotlight
dimensions: ø 90 mm / L: 180 mm
Schaltplan Wiring diagram
1 - 10 V L
Konverter
driver
10 – 100 %
N
1/2*
* 1. 1-10 V: + / -
Dali
2. Dali: Dali 1 / Dali 2
220 – 230 V~
0,5 – 100 %
trailing edge
220 – 240 V~
1 – 100 %
...0,5 m
mawa design GmbH | version of 07/07/2020 | errors and technical changes excepted | www.mawa-design.de
wichtig important
Montage nur durch einen autorisierten Elektro-
installateur! Niemals unter Spannung den Sekun-
däranschluss herstellen oder lösen!
Die Lichtquelle dieser Leuchte darf nur vom
Hersteller, einem von ihm beauftragten Service-
techniker oder einer vergleichbar qualifizierten
Person ersetzt werden.
Zur Vermeidung von Gefährdungen darf eine äu-
ßere flexible Leitung dieser Leuchte ausschließlich
vom Hersteller, seinem Servicevertreter oder einer
vergleichbaren Fachkraft ausgetauscht werden.
Die Isolation zwischen der Netz-Spanungsver-
sorgung und der Steuerleitung (1-10V, DALI) ist
basisisoliert.
Das Dimmverhalten ist anhängig von den
verwendeten Komponenten.
Mounting only by an authorized electrician! Never
connect or disconnect the secondary connection
under voltage!
Light source of luminaire is allowed to be replaced
by manufacturer, a service technician commissioned
by manufacturer or a person with equivalent
qualifications only.
To avoid danger, please change outer flexible lines
only by an authorized electrician or comparable
person.
The insulation grade between power supply and
control cable (1-10V, DALI) is basic.
The Dimming behaviour depends on the
components used.
